10مواصفات كابلات الطاقة kV-35kV للمشاريع التجارية والصناعية
10كابلات الطاقة كيلو فولت - 35 كيلو فولت يتم اختيارها بواسطة جهد النظام, مستوى العزل, تحميل الحالي, واجب ماس كهربائى, طريق التثبيت, تصميم الشاشة, متطلبات الدروع, مادة غمد, مُكَمِّلات, ووثائق الاختبار. كابل ملحوظ 10 كيلو فولت, 11كيلو فولت, 20كيلو فولت, 33كيلو فولت, أو 35 كيلو فولت ليست مواصفات كاملة في حد ذاتها. في المباني التجارية, النباتات الصناعية, مراكز البيانات, مواقع التعدين, محطات فرعية متجددة, وطرق توزيع المرافق, يجب أن يتطابق الكابل مع التصميم الكهربائي ومسار التثبيت الفعلي.
تقوم XWA بمراجعة متطلبات كابلات 10 كيلو فولت - 35 كيلو فولت كأنظمة كابلات طاقة ذات جهد متوسط, ليس كأسماء كتالوج معزولة. يجب أن تحدد المواصفات تعبير الجهد المقنن, مادة الموصل وحجمه, العزل XLPE, شاشة معدنية, درع, الغلاف الخارجي, طول الطبل, حالة الطريق, مُكَمِّلات, ووثائق اختبار المصنع. تحل هذه المقالة المحدثة محل دليل العقارات التجارية القديم بمرجع أقوى للمواصفات الهندسية لكابلات المشروع من 10 كيلو فولت إلى 35 كيلو فولت.
لماذا يبدأ اختيار كابل 10 كيلو فولت - 35 كيلو فولت بجهد النظام
الحد الفني الأول هو جهد الشبكة ومستوى العزل. قد يصف المشروع الدائرة بأنها 10 كيلو فولت, 11كيلو فولت, 20كيلو فولت, 33كيلو فولت, أو 35 كيلو فولت, لكن تسمية الكابل عادة ما تتبع تعبير الجهد المقنن مثل 6/10(12)كيلو فولت, 8.7/15(17.5)كيلو فولت, 12/20(24)كيلو فولت, أو 18/30(36)كيلو فولت. يعتمد التعبير الدقيق على معيار المشروع, جهد النظام, طريقة التأريض, وممارسات المرافق المحلية.
هذا التمييز مهم لأن المواقع التجارية والصناعية غالبا ما تحتوي على عدة مستويات من الجهد. مغذيات المرافق الواردة, مغذيات المحولات, الوحدات الرئيسية الدائرية, اتصالات المولد, وقد تستخدم مغذيات المحطات الفرعية فئات جهد مختلفة. لا ينبغي لجدول الكابل أن يدمجها في سطر واحد يسمى ?كابل الجهد المتوسط.? تحتاج كل دائرة إلى فئة الجهد الخاصة بها, حجم الموصل, حالة الطريق, ومتطلبات الاختبار.
لسياق المنتج, تحتفظ XWA بصفحات مخصصة لـ 10كابل كيلو فولت, 11كابل كيلو فولت, 33كابل كيلو فولت, والأوسع كابل الطاقة ذو الجهد المتوسط عائلة. تشرح هذه المقالة منطق المواصفات وراء صفحات المنتج هذه.
تعبيرات الجهد المقنن المستخدمة في مشاريع 10 كيلو فولت - 35 كيلو فولت
عادةً ما تعبر تسميات كبلات الجهد المتوسط من نمط IEC عن Uo/U(واحد). Uo هو جهد تردد الطاقة المقدر بين الموصل والشاشة الأرضية أو المعدنية. U هو الجهد المقنن بين الموصلات. Um هو أعلى جهد للنظام للمعدات. يجب أن توضح مواصفات المشروع التسمية المطلوبة بشكل واضح بسبب سمك العزل, الاختبارات الروتينية, والاكسسوارات تعتمد عليه.
| اسم المشروع المشترك | تعيين نموذجي للكابل على طراز IEC | حيث تظهر غالباً | تحذير المواصفات |
|---|---|---|---|
| 10كابل كيلو فولت | 6/10(12)كيلو فولت | مغذيات التوزيع, المحطات الفرعية الصناعية, واجهات المرافق | تأكيد طريقة التأريض وصياغة المرافق المحلية |
| 11كابل كيلو فولت | 6.35/11(12)كيلو فولت أو ما يعادلها حسب المشروع | شائع في العديد من الأسواق القائمة على IEC | لا تفترض أن صياغة 10 كيلو فولت و11 كيلو فولت قابلة للتبديل في المستندات |
| 15كابل كيلو فولت | 8.7/15(17.5)كيلو فولت | التوزيع الصناعي, مشاريع التعدين والبنية التحتية | تأكد من مستوى العزل ونطاق الملحقات |
| 20كابل كيلو فولت | 12/20(24)كيلو فولت | التوزيع الحضري, مرافق كبيرة, أنظمة التجميع المتجددة | قد يؤثر طول المسار وانخفاض الجهد على حجم الموصل |
| 33كابل كيلو فولت أو 35 كيلو فولت | 18/30(36)كيلو فولت أو 21/35(40.5)كيلو فولت حيث المحدد | المحطات الفرعية, محطات الرياح والطاقة الشمسية, توزيع المرافق | تحقق من المعايير المحلية, فئة الملحقات, ووثائق الاختبار |
الجدول هو دليل المواصفات, ليس بديلا عن معايير المشروع. قد تستخدم المناطق المختلفة عادات تسمية مختلفة, وخاصة حيث IEC, بكالوريوس, مواصفات المرافق, أو تداخل الممارسات الوطنية. تؤكد XWA التعيين مقابل ورقة بيانات المشروع قبل الإنتاج.
يجب أن يتطابق بناء الكابل مع الواجب الكهربائي

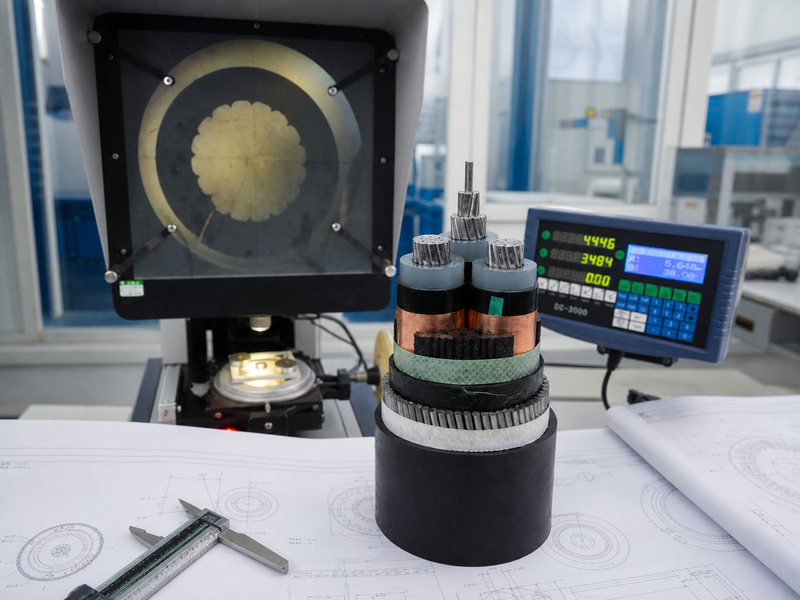

يتضمن كابل الطاقة XLPE النموذجي 10 كيلو فولت - 35 كيلو فولت موصلًا, شاشة الموصل, العزل XLPE, شاشة العزل, شاشة معدنية, الفراش أو الحشو حيثما ينطبق ذلك, درع عند تحديده, والغلاف الخارجي. كل طبقة لها وظيفة. الموصل يحمل التيار. تتحكم الشاشات شبه الموصلة في المجال الكهربائي. عزل XLPE يتحمل ضغط الجهد. تدعم الشاشة المعدنية متطلبات التأريض والتيار الخاطئ. يضيف الدرع حماية ميكانيكية. الغلاف يحمي من بيئة الطريق.
عادة ما تكون مادة الموصل من النحاس أو الألومنيوم. يدعم النحاس مقاومة أقل لنفس المقطع العرضي ويمكن أن يقلل قطر الكابل. يمكن للألمنيوم تقليل الوزن وتكلفة المواد, ولكنه غالبًا ما يتطلب مقطعًا عرضيًا أكبر للوصول إلى نفس هدف التيار أو انخفاض الجهد. وينبغي تنسيق الاختيار النهائي مع الإنهاءات, العروات, تحمل ماس كهربائى, طول الطريق, وطريقة التثبيت.
يجب ألا يتم التعامل مع تصميم الشاشة المعدنية على أنه تفاصيل صغيرة. شاشة الأسلاك النحاسية, شاشة الشريط النحاسي, أو تؤثر منطقة الشاشة المحددة على أداء خطأ الأرض, تيار الشاشة المستحث, الترابط, وتوافق الملحقات. يجب أن يتطابق المقطع العرضي للشاشة مع تيار العطل ووقت التطهير المحدد في التصميم الكهربائي. لا يمكن تحديد الكبل بشكل كامل بدون هذه المعلومات.
يغير مسار التثبيت تصميم الكابل الصحيح
يمكن أن تتطلب نفس فئة الجهد إنشاء كابلات مختلفة عندما يتغير المسار. تواجه وحدة تغذية مبنى تجاري داخل غرفة الكابلات المحمية مخاطر مختلفة من طريق صناعي مدفون, بنك القناة, موقع التعدين, دائرة تجميع النباتات المتجددة, أو خندق المحطة الفرعية في الهواء الطلق. تؤثر طريقة التثبيت على السعة, الحماية الميكانيكية, نصف قطر الانحناء, سحب التوتر, التعرض للرطوبة, مادة غمد, وتخطيط الطبل.
| حالة الطريق | التركيز على المواصفات المحتملة | خطر إذا تم تجاهله |
|---|---|---|
| غرفة كهرباء داخلية | مساحة الإنهاء, سلوك النار, نصف قطر الانحناء, والتركيب النظيف | الإجهاد الإضافي أو صعوبة الدخول إلى المفاتيح الكهربائية |
| بنك القنوات تحت الأرض | التخفيض الحراري, سحب التوتر, الضغط الجانبي, وطول الطريق | ارتفاع درجة الحرارة أو تلف التثبيت |
| الدفن المباشر | درع, حماية غمد, مقاومة الماء, ووضع علامات على الطريق | الأضرار الميكانيكية أو الفشل المتعلق بالرطوبة |
| ساحة صناعية | درع, مقاومة التآكل, التعرض الكيميائي, ومخاطر المركبات/الحفر | تلف غمد أو تأثير خارجي |
| نظام تجميع الطاقة المتجددة | انخفاض الجهد على الطريق الطويل, طول الطبل, المفاصل, وتخطيط الاختبار الميداني | مفاصل اضافية, انخفاض الجهد, أو تأخير التكليف |
يعد الكابل المدرع مفيدًا في حالة وجود مخاطر ميكانيكية, ولكنها ليست أفضل تلقائيًا في كل مشروع. الدرع يزيد الوزن, القطر, صلابة الانحناء, وصعوبة السحب. لصينية محمية أو مسارات القناة, قد يكون البناء غير المدرع أكثر عملية إذا كانت مواصفات المشروع تسمح بذلك. مقالة XWA ذات الصلة حول الكابلات المدرعة مقابل الكابلات غير المدرعة يوسع هذه المقارنة بين مخاطر الطريق.
يجب أن يتحقق حجم الموصل من التيار, انخفاض الجهد, وواجب ماس كهربائى
غالبًا ما تتم مناقشة حجم الموصل كسؤال حول السعة, لكن تحجيم الكابلات 10 كيلو فولت - 35 كيلو فولت يتطلب ثلاثة اختبارات على الأقل. يجب أن يحمل الكابل تيار الحمل المستمر دون تجاوز درجة حرارة الموصل المسموح بها. يجب أن يظل انخفاض الجهد ضمن الحد التصميمي للمشروع, خاصة في المغذيات الطويلة أو دوائر التجميع المتجددة. يجب أن يتحمل الموصل والشاشة تيار الدائرة القصيرة حتى تقوم الحماية بإزالة الخلل.
ظروف التثبيت يمكن أن تغير السعة بشكل كبير. كابل مدفون, البنوك القناة, الدوائر المجمعة, ارتفاع درجة الحرارة المحيطة, ضعف المقاومة الحرارية للتربة, والتباعد الضيق يمكن أن يقلل من القدرة على حمل التيار. قد لا يكون الكابل المقبول في الهواء الطلق مقبولًا في بنك مجاري الهواء المزدحم. يمكن أن يساعد تشغيل الكابلات المتوازية في بعض التصميمات, ولكنها تتطلب توجيهًا متوازنًا, ترتيب المرحلة, تخطيط الإنهاء, ومساحة التثبيت.
انخفاض الجهد ليس فقط مشكلة الجهد المنخفض. في طرق MV الطويلة, لا تزال مقاومة الكابلات ومفاعلاتها مهمة. قد تؤدي المحركات الكبيرة إلى حدوث انخفاضات في جهد البدء. قد تحتوي أنظمة تجميع الطاقة الشمسية أو طاقة الرياح على دوائر كبلية طويلة بين محطات العاكس, محولات, والمحطات الفرعية. يمكن أن توفر XWA بيانات مقاومة الموصل والبناء, بينما يؤكد التصميم الكهربائي للمشروع النتائج النهائية لانخفاض الجهد وتدفق الحمل.
الملحقات هي جزء من نظام كابلات الجهد المتوسط
الإنهاءات, المفاصل, موصلات قابلة للفصل, العروات, الغدد, مكونات التحكم في التوتر, أجزاء ربط الشاشة, ويجب أن تتطابق واجهات المفاتيح الكهربائية مع الكابل. غالبًا ما تحدث أعطال في كابلات الجهد المتوسط في الملحقات أو واجهات التثبيت. ولهذا السبب يجب مراجعة ورقة بيانات الكابل مع مجموعة أدوات الإنهاء والمفاصل.
يعتمد توافق الملحقات على حجم الموصل, مادة موصل, قطر العزل, قطر شاشة العزل, تصميم شاشة معدنية, درع, قطر الغلاف الخارجي, والجهد المقنن. يمكن تصنيع الكبل بشكل صحيح وسيظل يسبب مشاكل في الموقع إذا كانت مجموعة الإنهاء لا تتطابق مع نطاق القطر الفعلي. تؤكد XWA أبعاد بناء الكابل; يجب التحقق من اختيار الملحقات مقابل تلك الأبعاد قبل التثبيت.
صنعة التثبيت مهمة. إزالة الشاشة, تنظيف العزل, العقص, وضع السيطرة على الإجهاد, ويؤثر التحكم في الرطوبة على مخاطر التفريغ الجزئي. نظيفة, جاف, عملية الإنهاء دون انقطاع ليست إجراء شكليا. إنه جزء من الموثوقية الكهربائية لنظام الكابلات.
المعايير والوثائق التي ينبغي أن تتماشى
اللجنة الانتخابية المستقلة 60502-2 يعد مرجعًا شائعًا لكابلات الطاقة العازلة المبثوقة في فئات الجهد المتوسط حتى الفئات المقدرة بـ 30 كيلو فولت. تشير بعض المشاريع أيضًا إلى BS, مواصفات المرافق, ICEA, IEEE, لا يوجد, أو المعايير الوطنية. قد يحدد المشروع أيضًا أداء الحرائق, مادة غمد, متطلبات خالية من الهالوجين, طبقات حجب المياه, أو شروط التثبيت الخاصة. يوفر المعيار إطارًا; مواصفات المشروع تكمل الكابل.
اتساق الوثيقة أمر ضروري. ورقة بيانات الكابل, تقرير اختبار المصنع, قائمة التعبئة, علامات الطبل, علامات غمد, ويجب أن تستخدم المستندات التجارية نفس تعيين الجهد, حجم الموصل, معيار, ووصف المنتج. لغة مختلطة مثل ?35كابل كيلو فولت? في وثيقة واحدة و ?18/30كابل كيلو فولت? في مكان آخر قد يكون قابلاً للتفسير من الناحية الفنية, ولكن يمكن أن يؤدي ذلك إلى إبطاء مراجعة الاستشاري أو قبول الموقع إذا كانت العلاقة غير واضحة.
| وثيقة | ما ينبغي تأكيده | لماذا يهم |
|---|---|---|
| ورقة البيانات الفنية | الجهد االكهربى, بناء, معيار, موصل, شاشة, درع, غمد, أبعاد | يحدد المنتج المراد تصنيعه |
| تقرير اختبار المصنع | نتائج الاختبار الروتيني, الشيكات الكهربائية, فحوصات الأبعاد حيثما ينطبق ذلك | يدعم قبول التسليم وتتبع الجودة |
| قائمة الطبل | رقم الطبل, طول الكابل, الوزن الإجمالي, تفاصيل الوجهة | يتحكم في التعامل مع الموقع وتسلسل التثبيت |
| علامات غمد | تسمية الكابل, الجهد االكهربى, مقاس, معيار, معلومات الشركة المصنعة | يساعد على تحديد الموقع والصيانة في وقت لاحق |
| بيانات التبعي | إنهاء/فئة الجهد المشترك ونطاق القطر | يمنع عدم التطابق أثناء التثبيت |
تجيب اختبارات المصنع والموقع على أسئلة مختلفة
يؤكد اختبار المصنع أن طول الكابل المنتج يلبي متطلبات التصنيع والمتطلبات القياسية المتفق عليها قبل الشحن. يؤكد اختبار الموقع أن نظام الكابلات المثبت, بما في ذلك التعامل, سحب, الانحناء, المفاصل, الإنهاءات, والاكسسوارات, جاهز للتنشيط. لا ينبغي التعامل مع مرحلتي الاختبار هاتين كبدائل.
تتضمن مراجعة المصنع عادة مقاومة الموصل, الشيكات الأبعاد, اختبار الجهد, اختبار التفريغ الجزئي عند الاقتضاء, فحص العزل والغلاف, التحقق من العلامات, وفحص الطبل. تعتمد مجموعة الاختبار الدقيقة على الفئة القياسية والجهد المتفق عليها. تقوم XWA بمحاذاة تقارير الاختبار مع مواصفات الطلب بدلاً من استخدام صياغة عامة.
قد يشمل قبول الموقع والتشغيل الفحص البصري, فحوصات الاستمرارية, مقاومة العزل, اختبار غمد, تحمل الترددات المنخفضة جداً (VLF)., دلتا جدا, وتشخيص التفريغ الجزئي اعتمادًا على فئة الجهد وممارسة المشروع. يتطلب تفسير الاختبار السياق. رطوبة, نهايات الكابلات القذرة, حالة الإنهاء, طول الكابل, حدود معدات الاختبار, ويمكن أن تؤثر المعدات المتصلة على النتائج. مقالة XWA على اختبار كابل MV قبل الشحن يشرح جانب مراقبة الجودة في المصنع بمزيد من التفاصيل.
بيانات المشروع التي تحتاجها XWA لتكوين كابل 10 كيلو فولت - 35 كيلو فولت
يمكن لـ XWA تكوين كابل الطاقة 10kV-35kV بدقة عند اكتمال بيانات المشروع. يتضمن الحد الأدنى لمجموعة البيانات المفيدة تعيين الجهد, معيار, مادة موصل, حجم الموصل, تصميم أحادي النواة أو ثلاثي النواة, متطلبات الشاشة المعدنية, نوع الدرع, مادة غمد, طريق التثبيت, الطول الإجمالي, طول لكل طبل, ميناء الوجهة, والمستندات المطلوبة.
| عنصر التكوين | تفاصيل المثال | التأثير على الإنتاج أو الاقتباس |
|---|---|---|
| فئة الجهد | 6/10(12)كيلو فولت, 8.7/15(17.5)كيلو فولت, 12/20(24)كيلو فولت, 18/30(36)كيلو فولت | يتحكم في مستوى العزل وأساس الاختبار |
| موصل | النحاس أو الألومنيوم, 95mm2 إلى 1000mm2 أو حجم المشروع | يتحكم في المقاومة, السعة, وزن, وطريقة الإنهاء |
| الترتيب الأساسي | أحادية النواة أو ثلاثية النواة | يتحكم في تخطيط الطريق, حجم الطبل, مفاعلة, وطريقة التثبيت |
| شاشة معدنية | شاشة الأسلاك النحاسية, شاشة الشريط النحاسي, منطقة الشاشة المحددة | يتحكم في مسار الخطأ الأرضي وتوافق الملحقات |
| درع | أسلاك الفولاذ, الشريط الصلب, سلك الألمنيوم, أو غير مدرعة | يتحكم في الحماية الميكانيكية وصلابة التثبيت |
| غمد | بولي كلوريد الفينيل, بي, LSZH, أو مجمع خاص بالمشروع | يتحكم في التعرض للطريق, سلوك النار, والمقاومة البيئية |
| التعبئة | طبل خشبي أو طبل من الخشب الصلب, طول الطبل المحدد | ضوابط الشحن, أقسام سحب الموقع, والتخطيط المشترك |
| وثائق | ورقة البيانات, تقرير اختبار المصنع, قائمة التعبئة, صور التفتيش | يدعم مراجعة الاستشاري وقبول الموقع |
حيث غالباً ما تصبح المواصفات القديمة ضعيفة
تظهر عدة نقاط ضعف بشكل متكرر في جداول الكابلات 10 كيلو فولت - 35 كيلو فولت. الأول هو اسم الجهد بدون تعبير الجهد المقنن. والثاني هو حجم موصل دون شرط التثبيت. والثالث هو متطلبات الدروع دون تفسير لمخاطر الطريق. والرابع هو وصف الشاشة المعدنية دون أساس الخطأ الحالي. الخامس هو اختيار الكابل دون مراجعة توافق الملحقات.
نقطة ضعف أخرى هي عدم وجود تخطيط للأسطوانة. يمكن أن تكون براميل الكابلات ذات الجهد المتوسط الكبيرة ثقيلة, وقد تتطلب الطرق الطويلة أقسام سحب دقيقة. قد يتجاوز طول الكابل الذي يبدو فعالاً على الورق قدرة التعامل مع الموقع أو ينشئ حدودًا للسحب. في حالات أخرى, تؤدي أطوال الأسطوانة القصيرة إلى إنشاء مفاصل غير ضرورية. يجب أن يدعم تخطيط الأسطوانة التثبيت, ليس فقط الشحن.
نقطة الضعف الأخيرة هي التعامل مع المعايير باعتبارها تسميات تسويقية. يجب أن يتصل المرجع القياسي بالبناء الفعلي, الاختبارات, وثائق, ووضع العلامات. إذا كان المعيار غير واضح, لا يمكن للمصنع إعداد ورقة البيانات الصحيحة بشكل موثوق, خطة الإنتاج, وتقرير الاختبار.
التعليمات
هل كابلات الطاقة 10 كيلو فولت و11 كيلو فولت هي نفسها?
ليس تلقائيا. قد يستخدمون إنشاءات كابلات متوسطة الجهد مماثلة في بعض الأسواق, لكن وثائق المشروع غالبًا ما تستخدم تعبيرات مختلفة للجهد المقنن وممارسات المنفعة. يجب أن تحدد المواصفات Uo/U المطلوبة(واحد), معيار, حجم الموصل, شاشة, درع, غمد, وفئة الملحقات.
متى يتم تحديد كابل 33 كيلو فولت أو 35 كيلو فولت بدلاً من كابل 10 كيلو فولت?
يتم استخدام فئات الجهد العالي عند تصميم التوزيع, طول الطريق, ترتيب المحولات, نظام جمع المتجددة, أو واجهة المرافق تتطلب جهدًا أعلى. القرار يأتي من تصميم الشبكة الكهربائية, ليس من تفضيل الكابل وحده.
هل يحتاج كل كابل 10 كيلو فولت - 35 كيلو فولت إلى درع؟?
لا. يعتمد الدرع على المخاطر الميكانيكية وطريق التثبيت. الدفن المباشر, ساحات صناعية, طرق التعدين, والمناطق التي تتعرض لخطر الحفر أو التأثير غالبًا ما تتطلب دروعًا أو حماية إضافية. محمية في الأماكن المغلقة, صينية, أو قد تستخدم مسارات مجاري الهواء كابلات غير مدرعة حيث تسمح مواصفات المشروع بذلك.
ما هي الوثيقة الأكثر أهمية لإنتاج الكابلات ذات الجهد المتوسط?
ورقة البيانات الفنية هي وثيقة البداية لأنها تحدد الجهد, موصل, العزل, شاشة, درع, غمد, معيار, والأبعاد. تقارير اختبار المصنع, قوائم الطبل, وثائق التعبئة, ويجب أن تظل علامات الغلاف متوافقة مع ورقة البيانات تلك.
لماذا تعتبر الملحقات مهمة عند اختيار كابل 10 كيلو فولت - 35 كيلو فولت?
يجب أن تتطابق النهايات والمفاصل مع فئة جهد الكابل, حجم الموصل, قطر العزل, تصميم الشاشة, درع, وقطر غمد. يمكن أن يؤدي عدم التطابق إلى تأخير التثبيت أو خلق مشاكل في الضغط الكهربائي. يجب التحقق من بيانات الكابلات والملحقات معًا قبل التثبيت.
الاستنتاج الهندسي
10يجب أن تقوم مواصفات كابل الطاقة kV-35kV بتوصيل النظام الكهربائي, بناء الكابلات, طريق التثبيت, مُكَمِّلات, الاختبارات, والوثائق. فئة الجهد وحدها ليست كافية. تقوم XWA بتكوين كابل طاقة متوسط الجهد من الجهد المقنن, موصل, شاشة, درع, غمد, معيار, حالة الطريق, خطة الطبل, والوثائق المطلوبة. اتصل بـ XWA للحصول على جدول الكابلات, فئة الجهد, حجم الموصل, طريق التثبيت, الطول الإجمالي, طول الطبل, معيار, وميناء الوجهة لعرض الأسعار الفني.
