التخطيط لتركيب الكابلات تحت الأرض? أحد أهم القرارات هو الاختيار بين الكابلات المدرعة وغير المدرعة. يمكن أن يؤدي الاختيار الخاطئ إلى فشل الكابل المبكر, إصلاحات الحفر باهظة الثمن, أو مخاطر أمنية خطيرة. هذا الدليل يكسر الاختلافات الهيكلية, مستويات الحماية, معايير IEC المعمول بها, وحالات الاستخدام الواقعية — حتى تتمكن من تحديد نوع الكابل المناسب لمشروعك.

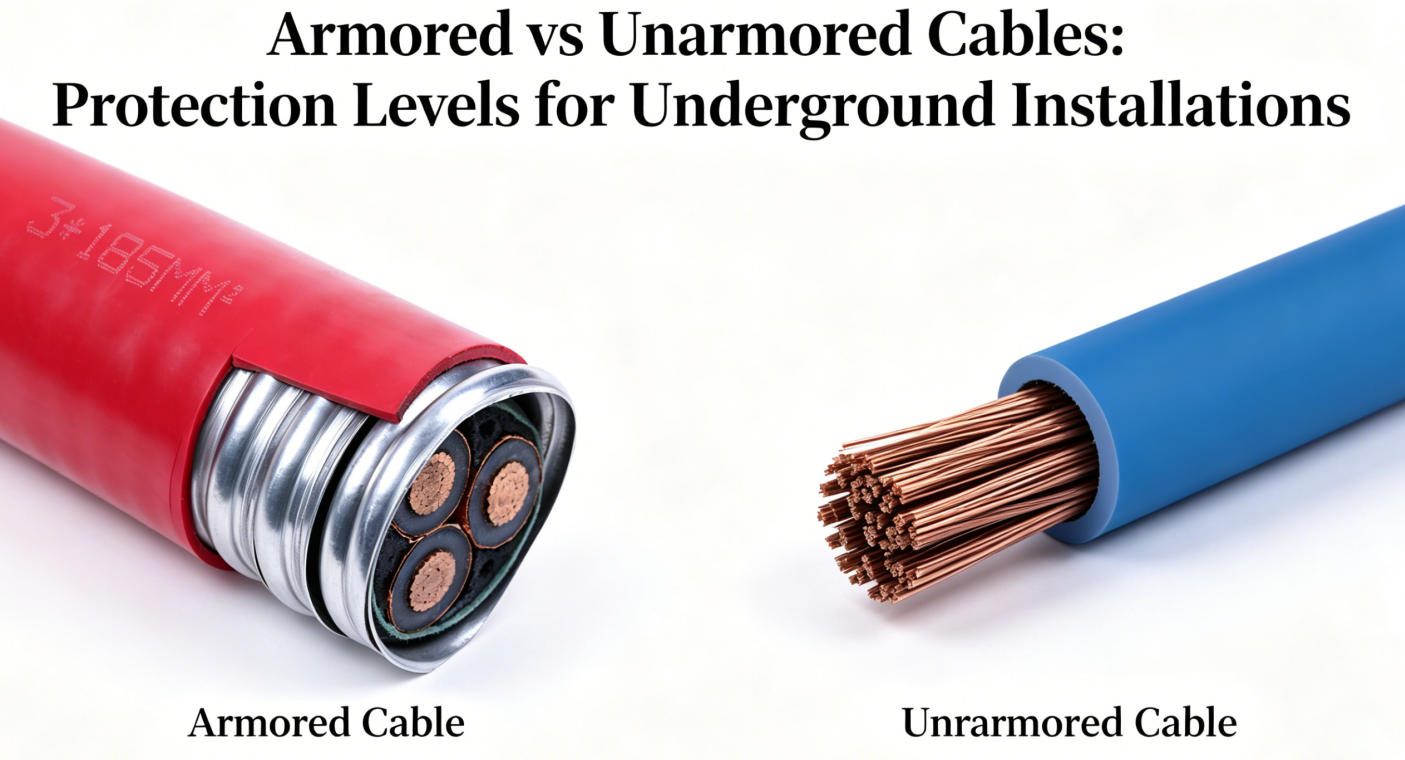

الاختلافات الهيكلية الأساسية بين الكابلات المدرعة وغير المدرعة
يكمن الاختلاف الأساسي بين هذين النوعين من الكابلات في بنائها المادي، وهذا الاختلاف يحدد بشكل مباشر كيفية أدائها تحت الأرض.
الكابلات المدرعة (مكتوبة أيضًا على شكل كابلات مدرعة خارج أمريكا الشمالية) تشمل طبقة تقوية معدنية إضافية بين العزل الداخلي والغلاف الخارجي. عادة ما يتم تصنيع هذا الدرع من:
- درع من الأسلاك الفولاذية (سوا) - النوع الأكثر شيوعا للدفن المباشر, تقدم مقاومة عالية للسحق الشعاعي (عادة ≥3000 ن/سم لكل IEC 60502-2 متطلبات)
- درع الشريط الصلب (ستا / DSTA) - شريط فولاذي مزدوج لبيئات الضغط العالي
- درع من أسلاك الألمنيوم (أوا) - يستخدم للكابلات أحادية النواة لتجنب خسائر التيار الدوامي
في المقابل, الكابلات غير المدرعة تتكون فقط من موصل, العزل, وغمد البوليمر الخارجي (بولي كلوريد الفينيل, LSZH, أو بي). لا تحتوي على طبقة تقوية معدنية وتعتمد كليًا على أنظمة المواسير أو مجاري الهواء للحماية الميكانيكية عند تركيبها تحت الأرض.
يتم تصنيع كلا النوعين عبر نطاق جهد واسع — من 0.6/1كيلو فولت الجهد المنخفض (تغطيها IEC 60502-1) خلال 6كيلو فولت – 30 كيلو فولت الجهد المتوسط (اللجنة الانتخابية المستقلة 60502-2) ما يصل الى 66كيلو فولت – 150 كيلو فولت الجهد العالي (اللجنة الانتخابية المستقلة 60840) — في مقاطع عرضية للموصل من 1.5 مم² إلى 1000 مم² من النحاس أو الألومنيوم.
الحماية الميكانيكية: كيف تتعامل الكابلات المدرعة وغير المدرعة مع الضغط تحت الأرض
تمثل البيئات الموجودة تحت الأرض تهديدات ميكانيكية مستمرة: شظايا صخرية حادة, تحول التربة الطينية, نمو الجذر, وضغط الحمل السطحي من المركبات أو الهياكل أعلاه. فجوة الحماية الميكانيكية بين هذين النوعين من الكابلات كبيرة.
الكابلات المدرعة تم تصميمها للدفن المباشر بدون قناة. يوفر درع الأسلاك الفولاذية مقاومة للسحق الشعاعي تتجاوز عادة 3,000 ن / سم, كافية لتحمل ضغط الردم المضغوط, باطن صخري, وضغوط الحفريات الميكانيكية القريبة. بالإضافة إلى ذلك, تقاوم الكابلات المدرعة أحمال الشد أثناء عملية السحب - يمكن لدروع الأسلاك الفولاذية الموجودة على الكابلات ذات الجهد العالي الكبيرة أن تتحمل شد السحب بشكل يتجاوز 50 كيلو نيوتن اعتمادًا على المقطع العرضي للموصل.
الكابلات غير المدرعة, لكن, تقدم فقط الحد الأدنى من الحماية الميكانيكية. يمكن لغلافها البوليمري أن يتحمل التآكل السطحي الخفيف أثناء التثبيت, ولكنها لا توفر أساسًا أي مقاومة للأحمال النقطية من الصخور الحادة, اختراق الجذر, أو ضغط الدمك. نتيجة ل, عادةً ما تفشل الكابلات غير المدرعة المثبتة تحت الأرض بدون قناة خلال 2-5 سنوات في جميع ظروف التربة باستثناء ظروف التربة الأكثر اعتدالًا.
التأثير العملي واضح ومباشر: للدفن المباشر, يعد الكابل المدرع هو الخيار الوحيد المقبول تقنيًا بموجب اللجنة الكهروتقنية الدولية (IEC). 60502. يجب أن يتم توجيه الكابلات غير المدرعة المستخدمة تحت الأرض من خلال مادة البولي إيثيلين عالي الكثافة (البولي إثيلين عالي الكثافة) أو قناة PVC صلبة لكامل طولها, مع قناة مصنفة لحمل التربة المتوقع.
المقاومة البيئية: معايير IEC وأداء المخاطر تحت الأرض
ما وراء التهديدات الميكانيكية, تواجه تركيبات الكابلات تحت الأرض دخول الرطوبة, التربة المسببة للتآكل, الهجوم البيولوجي من القوارض والنمل الأبيض, والتداخل الكهرومغناطيسي (إيمي) من خطوط الكهرباء الموازية أو المعدات الصناعية.
الكابلات المدرعة معالجة كل هذه المخاطر في وقت واحد. توفر طبقة الدروع الفولاذية أو الألومنيوم:
- مقاومة الرطوبة: عندما يقترن بغمد الرصاص أو شريط حاجز الرطوبة (مطلوب للكابلات ≥110 كيلو فولت بموجب IEC 60840), تحقيق كابلات الجهد العالي المدرعة 100% عزل شعاعي مناسب للمنشآت المغمورة بالمياه أو المغمورة بشكل دائم.
- الحماية من التآكل: البولي إيثيلين المبثوق (بي) أو غلاف PVC يحمي الدرع من تآكل التربة; الدروع المطلية بالبيتومين متاحة للتربة شديدة العدوانية.
- مقاومة القوارض والنمل الأبيض: تمنع الطبقة المدرعة المعدنية فعليًا مضغ القوارض - وهو متطلب بالغ الأهمية في المناطق الاستوائية وشبه الاستوائية حيث يعد تلف الكابلات بسبب الآفات سببًا شائعًا لفشل الشبكة.
- التدريع الكهرومغناطيسي: يعمل الدرع بمثابة قفص فاراداي, يخفف بشكل كبير EMI من دوائر الطاقة المجاورة. وهذا يجعل الكابلات المدرعة الخيار المطلوب للتركيبات بالقرب من محركات الأقراص ذات التردد المتغير (VFDs), المفاتيح الكهربائية, أو خطوط نقل الجهد العالي.
الكابلات غير المدرعة, في المقابل, تقديم مقاومة بيئية محدودة. مع عدم وجود طبقة معدنية, لديهم الحد الأدنى من مقاومة الماء بما يتجاوز تصنيف غمدهم, لا يوجد حماية EMI, ولا يوجد دفاع ضد هجوم القوارض. إنها مناسبة فقط للجفاف, بيئات منخفضة المخاطر - عادةً في الداخل أو داخل قناة مثبتة مسبقًا في ظروف التربة الحميدة.
حالات الاستخدام المثالية تحت الأرض للكابلات المدرعة وغير المدرعة
يتطلب تحديد نوع الكابل الصحيح مطابقة مواصفات الكابل لبيئة التثبيت الفعلية:
اختر الكابلات المدرعة (سوا / أوا / DSTA) ل:
- الدفن المباشر في التربة, صخر, أو الظروف الجيولوجية المختلطة (الحد الأدنى لعمق الدفن: 600ملم للجهد المنخفض, 800ملم للجهد المتوسط لكل IEC نموذجي 60364 التوجيه - التحقق من رموز الشبكة المحلية)
- خنادق المرافق ذات الأحمال العالية أسفل الطرق, السكك الحديدية, أو مناطق المعدات الثقيلة
- باطن الأرض الصخرية حيث قد يؤدي الحفر الميكانيكي إلى إتلاف الكابلات غير المحمية
- المنشآت ذات التداخل الكهرومغناطيسي العالي (المناطق الصناعية, المحطات الفرعية, بيئات VFD)
- الأسلاك تحت الأرض في المناطق المصنفة المتفجرة أو الخطرة (مواقع النفط والغاز, مناجم) - استخدام الكابلات المدرعة المعتمدة بشكل مناسب للجنة الكهروتقنية الدولية (IEC). 60079 أو ما يعادلها
- الجهد المتوسط (6كيلو فولت – 35 كيلو فولت) والجهد العالي (66كيلو فولت – 500 كيلو فولت) نقل تحت الأرض
اختر الكابلات غير المدرعة لـ:
- التركيبات داخل قناة HDPE أو PVC الصلبة المثبتة مسبقًا لطول المسار بالكامل
- الأسلاك الداخلية في حوامل الكابلات, قناة, أو الكابلات
- قصير, يعمل السطح المؤقت الخاضع للرقابة دون الحاجة إلى الدفن
- منخفضة المخاطر, البيئات الجافة مع عدم التعرض للأضرار الميكانيكية
مقايضات التكلفة والتركيب
تتضمن الحماية دائمًا التكلفة العملية ومقايضات التثبيت التي يجب أخذها في الاعتبار في ميزانيات المشروع.
الكابلات المدرعة تحمل تكلفة مواد أعلى بنسبة 15-35٪ لكل متر مقارنة بالمواصفات المكافئة غير المدرعة, اعتمادا على حجم الكابل ونوع الدرع. تعمل الطبقة المعدنية الخاصة بها على زيادة وزن الكابل وتقليل المرونة - يزن كابل SWA مقاس 240 مم² عادةً 5-8 كجم/م, مقارنة بـ 3-5 كجم/م3 للمكافئ غير المدرع. أثناء التثبيت, ويجب الحفاظ على نصف قطر انحناء أكبر (عادةً ما يكون قطر الكابل الإجمالي 12-15 × لكابلات SWA). يجب أيضًا ربط الدرع بشكل صحيح وتأريضه عند نقاط النهاية لمنع دوران التيار المستحث.
قال ذلك, تلغي الكابلات المدرعة الحاجة إلى وجود قناة في تطبيقات الدفن المباشر. في المشاريع الكبيرة, غالبًا ما يعوض التوفير في تكلفة القناة التكلفة المرتفعة لمواد الكابلات, جعل الكابلات المدرعة الحل الشامل الأكثر اقتصادا للممرات المدفونة التي تتجاوز 50-100 متر.
الكابلات غير المدرعة تكلفة أقل للمتر الواحد، كما أنها أخف وزنًا وأكثر مرونة - وأسهل في التعامل معها في المساحات الضيقة وأسرع في الإنهاء. لكن, عادةً ما يضيف تركيب القناة الكاملة للاستخدام تحت الأرض ما يتراوح بين 8 إلى 20 دولارًا أمريكيًا لكل متر من المواد والعمالة, اعتمادا على نوع القناة, عمق الخندق, وظروف السوق المحلية. بالنسبة للتشغيل تحت الأرض حيث يجب تركيب القناة من الصفر, غالبًا ما تتجاوز التكلفة الإجمالية المثبتة للنظام غير المدرع تكلفة تثبيت نظام غير مدرع الدفن المباشر حل الكابلات المدرعة.
ملخص الاختيار النهائي
بالنسبة لغالبية مشاريع الدفن المباشر تحت الأرض, يعد الكابل المدرع هو الخيار الصحيح تقنيًا والأكثر فعالية من حيث التكلفة على المدى الطويل. يعتبر الكبل غير المدرع مناسبًا للاستخدام تحت الأرض فقط عندما تكون البنية التحتية الكاملة للقناة موجودة بالفعل لمسار الكبل بأكمله, ولا يحتوي الموقع على أي ميكانيكية, بيئية, أو المخاطر الكهرومغناطيسية.
عند تحديد الكابلات لأي مشروع, تأكيد معيار IEC المعمول به (اللجنة الانتخابية المستقلة 60502-1 للوقف, اللجنة الانتخابية المستقلة 60502-2 ل MV, اللجنة الانتخابية المستقلة 60840 أو اللجنة الانتخابية المستقلة 62067 للجهد العالي), نوع الدرع المطلوب, مادة موصل (النحاس أو الألومنيوم), ومواد الغلاف الخارجي (بولي كلوريد الفينيل, LSZH, أو بي) بناءً على ظروف التربة والمتطلبات البيئية.
الأسئلة الشائعة
1. هل يمكن دفن الكابلات المدرعة مباشرة تحت الأرض دون وجود قناة? نعم. الكابلات المدرعة مع أسلاك الفولاذ المدرعة (سوا) أو درع شريطي فولاذي مزدوج (DSTA) مصممة خصيصًا للدفن المباشر في IEC 60502-2 واللجنة الانتخابية المستقلة 60840 المعايير. إنها تتحمل أحمال سحق شعاعية تبلغ ≥3000 نيوتن/سم, مما يجعلها مناسبة للتربة الصخرية, مناطق التحميل ذات حركة المرور العالية, والخنادق العميقة. الحد الأدنى لعمق الدفن هو عادةً 600 مم للكابلات ذات الجهد المنخفض و800 مم للكابلات ذات الجهد المتوسط, على الرغم من أن رموز الشبكة المحلية قد تحدد أعماقًا أكبر.
2. هل أحتاج إلى قناة للكابلات غير المدرعة تحت الأرض؟? نعم – بدون استثناء. لا تحتوي الكابلات غير المدرعة على تقوية معدنية ولا يمكنها مقاومة الأحمال النقطية من الصخور, ضغط الجذر, أو ضغط التربة. اللجنة الانتخابية المستقلة 60502-1 لا تصنف الكابلات غير المدرعة على أنها مناسبة للدفن المباشر. أنها تتطلب التثبيت داخل البولي ايثيلين عالي الكثافة (البولي إثيلين عالي الكثافة) قناة أو ما يعادلها من قناة صلبة لكامل طول الجري تحت الأرض.
3. ما هي الميزة الرئيسية للكابل المدرع للاستخدام تحت الأرض? توفر الكابلات المدرعة الحماية الميكانيكية المتزامنة (مقاومة السحق ≥3000 نيوتن/سم), مقاومة الرطوبة, الحماية من التآكل, مقاومة القوارض, والحماية الكهرومغناطيسية - مما يلغي الحاجة إلى بنية تحتية منفصلة للقنوات في مشاريع الدفن المباشر. لتطبيقات الجهد المتوسط والعالي (6كيلو فولت وما فوق إلى IEC 60502-2 واللجنة الانتخابية المستقلة 60840), الكابل المدرع هو المواصفات القياسية للنقل تحت الأرض في جميع أنحاء العالم.
4. يعتبر الكابل غير المدرع أرخص من الكابل المدرع للمشاريع تحت الأرض? لكل متر من الكابل, عادةً ما يكون الكبل غير المدرع أرخص بنسبة 15-35٪ من نظيره المدرع. لكن, يضيف تركيب القناة الإلزامي للاستخدام تحت الأرض ما بين 8 إلى 20 دولارًا أمريكيًا لكل متر من تكلفة التركيب. - مسارات الدفن المباشر التي تتجاوز 50-100 متر, عادةً ما يكون الكابل المدرع أكثر اقتصادا بشكل عام, لأنه يلغي تكاليف القناة تماما.
5. متى يجب أن أختار الكابل غير المدرع للاستخدام تحت الأرض؟? الكابل غير المدرع مناسب للتركيب تحت الأرض فقط عندما: (أ) تم بالفعل تركيب قناة HDPE أو PVC الصلبة بالكامل لطول المسار بالكامل; (ب) التربة مستقرة, غير قابلة للتآكل, وخالية من المخاطر الميكانيكية; (ج) لا يوجد نشاط كبير للقوارض أو النمل الأبيض; و (د) ومن غير المتوقع حدوث أي تداخل كهرومغناطيسي من دوائر الطاقة المجاورة. في أي سيناريو آخر, الكابل المدرع هو الخيار الأكثر أمانًا وموثوقية.
6. ما هي معايير IEC المطبقة على الكابلات الأرضية المدرعة وغير المدرعة? معايير IEC الرئيسية هي: اللجنة الانتخابية المستقلة 60502-1 (كابلات الطاقة ذات العزل المبثوق وملحقاتها للجهود المقدرة من 1 كيلو فولت وحتى 3 كيلو فولت), اللجنة الانتخابية المستقلة 60502-2 (الفولتية المقدرة من 6 كيلو فولت وحتى 30 كيلو فولت), اللجنة الانتخابية المستقلة 60840 (الفولتية المقدرة أعلى من 30 كيلو فولت وحتى 150 كيلو فولت), واللجنة الانتخابية المستقلة 62067 (فوق 150 كيلو فولت وحتى 500 كيلو فولت). يتم تغطية كل من الإنشاءات المدرعة وغير المدرعة ضمن كل معيار, مع متطلبات البناء للدروع المحددة في الملاحق ذات الصلة.
