Cabo de alimentação MT para projetos de distribuição de 6kV a 35kV
O cabo de alimentação MT cobre cabos com classificação IEC comuns de 3.6/6(7.2)kV to 18/30(36)kV, juntamente com construções regionais e específicas do projeto de classe 35kV para distribuição, sistemas de energia industrial e renovável.
Cabo de alimentação XWA MT
Como fabricante de cabos de média tensão, XWA fornece construções de cabos de 6kV a 35kV para redes de distribuição, subestações, plantas industriais e sistemas de coleta de energia renovável, com condutores de cobre ou alumínio, sistemas de isolamento blindados, opções de blindagem e materiais de bainha correspondentes às especificações do projeto.
A equipe de engenharia da XWA desenvolve cada construção de cabo MT de acordo com a tensão nominal, tamanho do condutor, arranjo central, design de tela, exigência de blindagem, condição de bloqueio de água e ambiente de instalação para instalações subterrâneas, duto, bandeja e rotas de enterro direto.
Cabo MT por classificação de tensão IEC
XWA organiza este grupo de produtos em torno do IEC U0/Você(Um) designações de tensão e os nomes comuns de mercado usados para distribuição, subestações e sistemas de energia industriais.
Cabo MT norte-americano
As classes de cabos de média tensão norte-americanas são normalmente nomeadas pela tensão nominal do sistema, enquanto as páginas de cabos IEC usam U0/Você(Um) designações. XWA separa esses termos para seleção de tensão, a discussão sobre padrões e a construção de cabos permanecem claras.
5kV, 15kV, 25Classes kV e 35kV
O cabo MT norte-americano cobre classes de tensão nominal usadas em serviços públicos, industrial, energia renovável e sistemas de alimentação.
Base de nomenclatura diferente
As páginas IEC usam U0/Você(Um), como 8.7/15(17.5)kV, enquanto os horários norte-americanos geralmente usam 5kV, 15kV, 25Nomes de classe kV ou 35kV.
Revisão das especificações do projeto
XWA analisa condutor, nível de isolamento, sistema de escudo, jaqueta, rota de instalação e escopo padrão necessário antes de confirmar a construção do cabo.
Cabo MT por Designação de Modelo
A XWA também fornece páginas publicadas de modelos de média tensão para designações de cabos IEC e de estilo europeu usadas em especificações de projetos e cronogramas de licitações.
Cabo de alimentação MT é usado entre distribuição de baixa tensão e sistemas de transmissão de alta tensão. Suporta circuitos alimentadores, subestações transformadoras, entrada de energia industrial, redes de coleta eólica e solar, distribuição de energia de mineração e redes subterrâneas municipais onde são necessários isolamento blindado e aterramento controlado.

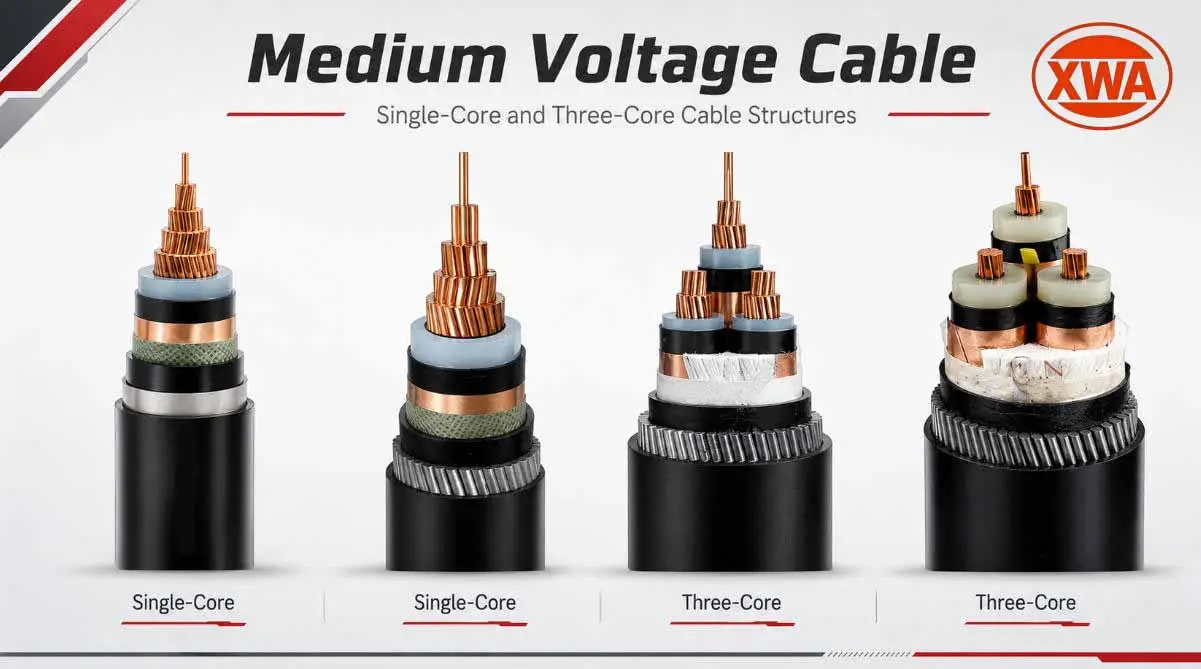

XWA produz cabos de média tensão em construções de núcleo único e de três núcleos, incluindo cabo blindado de fio de cobre, cabo blindado com fita de cobre, cabo blindado de fio de aço, cabo blindado de fita de aço, cabo blindado com fio de alumínio e projetos bloqueados por água para condições de rota exigentes.
Tensão de distribuição
Classes de projetos comuns incluem 3,6/6kV, 6/10kV, 8.7/15kV, 12/20kV, 18/30Projetos de cabos kV e 26/35 kV.
Sistema XLPE selecionado
Fabricado com tela condutora, Isolamento XLPE, tela de isolamento e camadas de tela metálica para controle de campo elétrico estável.
Opções de instalação
As configurações de fábrica cobrem o duto, bandeja, enterro direto, túnel, subestação, energia renovável e aplicações de alimentação industrial.
Construção de cabos MV XLPE
XWA produz cabo XLPE de média tensão com sistema de isolamento blindado e proteção mecânica específica para rota. Um cabo MT típico inclui um condutor compactado de cobre ou alumínio, tela condutora, Isolamento XLPE, tela de isolamento, tela metálica, camada de cama, armadura opcional e um revestimento externo selecionado para o ambiente de instalação.
| Condutor | Cobre ou alumínio, circular compactado ou em forma de setor, quando aplicável |
| Arranjo Básico | Núcleo único, configurações de três núcleos e triplex para sistemas de distribuição de MT |
| Sistema de Isolamento | Tela do condutor, Isolamento XLPE e tela de isolamento |
| Tela Metálica | Tela de fita de cobre ou tela de fio de cobre com opções de continuidade |
| Armadura e Bainha | SWA, STA, AWA, PVC, Educação Física, Opções de LSZH e bloqueio de água por condição de rota |
Faixa de tensão do cabo MT e dados técnicos
A XWA fabrica cabos de alimentação de média tensão para sistemas industriais e de distribuição de 3,6/6kV a 26/35(40.5)kV. CEI 60502-2 é normalmente usado para cabos de energia com isolamento extrudado de classes de tensão nominal de 6kV a 30kV. Para 26/35(40.5)sistemas kV, XWA confirma o projeto aplicável, especificação da concessionária ou local antes de finalizar a construção do cabo.
| Classe de Tensão | Designação de tensão comum | Padrão Aplicável | Página do produto |
|---|---|---|---|
| 6kV | 3.6/6(7.2)kV | CEI 60502-2 especificações do projeto | 6Cabo kV |
| 10kV | 6/10(12)kV | CEI 60502-2 especificações do projeto | 10Cabo kV |
| 15kV | 8.7/15(17.5)kV | CEI 60502-2 especificações do projeto | 15Cabo kV |
| 20kV | 12/20(24)kV | CEI 60502-2 especificações do projeto | 20Cabo kV |
| 30kV | 18/30(36)kV | CEI 60502-2 especificações do projeto | 33Cabo kV |
| 35kV | 26/35(40.5)kV | Projeto, especificações de utilidade ou locais | 35Cabo kV |
Faixas de referência de fabricação
Os dados técnicos abaixo resumem as faixas comuns de fabricação XWA para cabos de média tensão XLPE por classe de tensão. Tamanho final do condutor, espessura do isolamento, o diâmetro total e a ampacidade são confirmados de acordo com o cronograma de cabos aprovado, condições de instalação e especificações de projeto aplicáveis.
| Classe de Tensão | Faixa de tamanho do condutor | Espessura de isolamento de referência | Aprox.. Diâmetro total | Faixa de Ampacidade de Referência |
|---|---|---|---|---|
| 3.6/6(7.2)kV | 25-630milímetros² | 2.5-3.4milímetros | 28-78milímetros | 120-850UM |
| 6/10(12)kV | 25-1000milímetros² | 3.4-4.5milímetros | 32-88milímetros | 130-980UM |
| 8.7/15(17.5)kV | 35-1000milímetros² | 4.5-5.5milímetros | 36-96milímetros | 150-1050UM |
| 12/20(24)kV | 35-1000milímetros² | 5.5-6.8milímetros | 40-104milímetros | 160-1100UM |
| 18/30(36)kV | 50-1000milímetros² | 8.0-9.5milímetros | 48-118milímetros | 180-1150UM |
| 26/35(40.5)kV | 95-1000milímetros² | 10.5-12milímetros | 58-130milímetros | 230-1200UM |
Distribuição, Rotas de Subestações e Energias Renováveis
Como fabricante internacional de cabos de média tensão, XWA concentra-se em circuitos de distribuição subterrâneos, subestações transformadoras, alimentadores industriais, sistemas de energia de mineração, rotas de túneis e redes de coleta de energia renovável. O projeto da rota pode incluir armadura de fio de aço, armadura de fita de aço, armadura de fio de alumínio, Bainha PE, Bainha LSZH, bainha semicondutora e camadas bloqueadas por água de acordo com mecânica, requisitos ambientais e de aterramento.
A produção de cabos de média tensão é organizada em torno da construção de cabos, controle dimensional, extrusão de isolamento, continuidade da tela, integridade da bainha e registros de testes de rotina dentro do escopo acordado do projeto.
Categorias de cabos relacionadas
As categorias de cabos relacionadas incluem Cabo de alimentação de baixa tensão, Cabo de alta tensão, Cabo aéreo, Cabo Submarino, Cabo ABC, Cabo de controle e Cabo de borracha.
Perguntas frequentes
O que é cabo de alimentação MT?
O cabo de alimentação MT é um sistema de cabos isolados de média tensão usado para distribuição elétrica entre equipamentos de baixa tensão e redes de transmissão de alta tensão. Geralmente inclui um condutor, tela condutora, Isolamento XLPE, tela de isolamento, tela metálica, roupa de cama, armadura opcional e bainha externa.
Que faixa de tensão o cabo de alimentação XWA MV cobre?
A XWA fabrica classes comuns de cabos de média tensão de 3.6/6(7.2)kV to 26/35(40.5)kV, incluindo 6kV, 10kV, 11kV, 15kV, 20kV, 30kV, 33Sistemas de distribuição kV e 35kV.
Qual padrão se aplica ao cabo de alimentação MV XLPE?
CEI 60502-2 é normalmente usado para cabos de alimentação de média tensão com isolamento extrudado através de 18/30(36)kV. Para 26/35(40.5)sistemas kV, XWA confirma o projeto aplicável, utilidade ou especificação local antes da produção.
Qual a diferença entre as classes de tensão dos cabos de MT da IEC e da América do Norte?
As páginas de cabos IEC normalmente usam U0/Você(Um) designações de tensão, como 12/20(24)kV. As programações de cabos de MT da América do Norte geralmente usam classes de tensão nominal, como 5kV, 15kV, 25kV e 35kV, então o XWA analisa o escopo padrão exigido antes de confirmar a construção do cabo.
Quais construções de cabos MT estão disponíveis?
A XWA fornece construções de cabos MT de núcleo único e três núcleos com condutores de cobre ou alumínio, fita de cobre ou telas de fio de cobre, PVC, Bainhas PE ou LSZH e opções blindadas ou não blindadas.
O cabo MT pode ser blindado ou bloqueado por água??
Sim. XWA fabrica cabo MT com armadura de fio de aço, armadura de fita de aço ou armadura de fio de alumínio para proteção mecânica. Camadas de bloqueio de água e opções de revestimento de PE podem ser configuradas para uso subterrâneo, condições de duto e rota úmida.
Como o XWA controla a qualidade da produção de cabos MT?
XWA prepara produção de cabos MT com preparação de condutores, extrusão tripla quando aplicável, aplicativo de tela, blindagem, extrusão de bainha, verificações dimensionais, testes de tensão e registros de testes de rotina de acordo com a especificação acordada.
Como a XWA prepara ofertas de cabos MT?
XWA revisa designação de tensão, material e tamanho do condutor, contagem de núcleos, tipo de tela, armadura, material da bainha, rota de instalação, padrão e comprimento do tambor antes de preparar a construção do cabo e oferecer.
Entre em contato com a XWA para projetos de cabos MT
XWA prepara ofertas de cabos MT em torno da classe de tensão, material condutor, construção central, tipo de tela, armadura, design da bainha e padrão exigido, com construção de cabo correspondente à especificação de projeto confirmada.
