Cavo H05VV-F
Il cavo H05VV-F è un cavo versatile, Cavo multipolare in PVC ampiamente utilizzato per collegare apparecchiature elettriche portatili alla rete elettrica.
Perfettamente adatto per applicazioni di medio carico in ambito domestico, uffici, e ambienti commerciali, si trova comunemente su elettrodomestici come i frigoriferi, lavatrici, aspirapolvere, e utensili elettrici leggeri. Progettato per l'uso in ambienti interni asciutti o umidi, fornisce un'eccellente flessibilità e prestazioni affidabili.
COSTRUZIONE
Conduttore:
Classe 5 conduttore flessibile in rame nudo
Isolamento:
PVC (Cloruro di polivinile)
Guaina:
PVC (Cloruro di polivinile)
Identificazione del nucleo:
Multicore, codifica a colori standard secondo DIN VDE 0293-308 (per esempio., Verde/Giallo, Blu, Marrone, Nero, Grigio)
CARATTERISTICHE
Tensione nominale Uo/U:
300/500V
Valutazione della temperatura:
Fisso: -40°C fino a +70°C
Flesso: -5°C fino a +70°C (durante l'installazione e la movimentazione)
Raggio minimo di curvatura:
Fisso: 4 x diametro complessivo
Flesso: 6 x diametro complessivo
NORME:
IN 50525-2-11, CEI 60227, IN 60332-1-2
Il cavo giusto, giusto in tempo.
Siamo pronti ad abbinare il tuo progetto con la soluzione perfetta.
Scheda tecnica del cavo XWA H05VV-F
| Sezione trasversale nominale (mm²) | Massimo. Resistenza a 20°C (Ω/km) | Capacità di corrente in aria a 30°C (UN) | Diametro esterno (ca.) (mm) | Peso del cavo (ca.) (kg/km) |
|---|---|---|---|---|
| 2×1,5 | 13.3 | 16 | 7.2 | 82.5 |
| 2×2,5 | 7.98 | 20 | 8.8 | 127 |
| 2×4.0 | 4.95 | 30 | 10.2 | 174 |
| 3×1,5 | 13.3 | 16 | 8.1 | 103 |
| 3×2,5 | 7.98 | 20 | 9.5 | 159 |
| 3×4.0 | 4.95 | 30 | 11.0 | 218 |
| 4×1,5 | 13.3 | 16 | 8.7 | 129 |
| 4×2,5 | 7.98 | 20 | 10.4 | 193 |
| 4×4.0 | 4.95 | 30 | 12.0 | 269 |
| 5×1,5 | 13.3 | 16 | 9.8 | 162.5 |
| 5×2,5 | 7.98 | 20 | 11.6 | 243 |
| 5×4.0 | 4.95 | 30 | 13.6 | 345 |
Domande frequenti sul cavo XWA H05VV-F
Cosa significa la designazione H05VV-F?
H05VV-F è una designazione di cavo flessibile armonizzata europea HAR.
- H = Cavo armonizzato omologato secondo le norme europee
- 05 = Tensione nominale di 300/500V
- V = Conduttori isolati in PVC
- V = Guaina esterna in PVC
- F = Conduttori flessibili in rame intrecciati
Insieme, queste caratteristiche fanno dell'H05VV-F uno dei cavi flessibili di alimentazione per elettrodomestici più utilizzati, attrezzature per ufficio, e installazioni elettriche leggere in tutta Europa.
A cosa serve il cavo H05VV-F?
H05VV-F è progettato principalmente per collegamenti di alimentazione interni dove è richiesta flessibilità ma non sono previste forti sollecitazioni meccaniche.
Le applicazioni comuni includono:
- Elettrodomestici come gli aspirapolvere, lavatrici, frigoriferi, e attrezzature da cucina
- Attrezzature per ufficio e dispositivi informatici
- Lampade portatili e sistemi di illuminazione
- Prolunghe e cavi di alimentazione
- Piccoli utensili elettrici utilizzati in ambienti interni asciutti
- Elettronica di consumo ed elettrodomestici commerciali
La sua struttura flessibile consente un facile instradamento e movimenti ripetuti durante il normale utilizzo.
Come si confronta H05VV-F con altri cavi HAR comuni?
H05VV-F è uno dei cavi flessibili approvati HAR più utilizzati per i collegamenti di alimentazione interna, ma non è l’unica opzione disponibile. La scelta del cavo migliore dipende dai requisiti di tensione, ambiente di installazione, e applicazione.
| Tipo di cavo | Valutazione della tensione | Costruzione | Applicazioni tipiche |
|---|---|---|---|
| H03VV-F | 300/300V | Isolamento in PVC & cavo flessibile rivestito | Piccoli elettrodomestici, lampade, radio |
| H05VV-F | 300/500V | Isolamento in PVC & cavo flessibile rivestito | Elettrodomestici, prolunghe, attrezzature per ufficio |
| H05V-K | 300/500V | Filo unipolare flessibile in PVC | Pannelli di controllo, quadri elettrici, cablaggio interno |
| H07V-K | 450/750V | Filo unipolare flessibile in PVC | Quadri di distribuzione, condotti, cablaggi industriali |
| H05RN-F | 300/500V | Cavo flessibile isolato in gomma | Strumenti portatili, officine, uso industriale leggero |
| H07RN-F | 450/750V | Cavo flessibile in gomma resistente | Cantieri, generatori, attrezzature industriali |
Per la maggior parte degli elettrodomestici e delle prolunghe interne, H05VV-F è la scelta preferita perché unisce flessibilità, prestazioni affidabili, ed efficienza in termini di costi.
Tuttavia, ci sono situazioni in cui un altro cavo HAR potrebbe essere più adatto:
- Scegliere H03VV-F per elettrodomestici leggeri e dispositivi a basso consumo.
- Scegliere H05V-K O H07V-K durante il cablaggio dei quadri elettrici, quadri elettrici, o apparecchiature interne.
- Scegliere H05RN-F quando è richiesta maggiore flessibilità e resistenza all’usura meccanica.
- Scegliere H07RN-F per installazioni esterne, ambienti industriali, cantieri, o applicazioni esposte all'olio, umidità, Radiazione UV, e forti sollecitazioni meccaniche.
Se non sei sicuro di quale cavo sia più adatto al tuo progetto, il nostro team tecnico può consigliare il cavo HAR più appropriato in base alla tensione operativa, condizioni di installazione, e requisiti ambientali.
Qual è la differenza tra H05VV-F e H05VVH2-F?
Entrambi i cavi utilizzano isolamento in PVC e guaina in PVC, ma le costruzioni dei loro conduttori differiscono.
- H05VV-F utilizza conduttori in rame flessibili standard ed è adatto per apparecchi che richiedono una maggiore capacità di corrente.
- H05VVH2-F è un cavo piatto flessibile comunemente utilizzato per gli elettrodomestici leggeri, lampade da tavolo, e illuminazione decorativa. H2 significa costruzione a doppio cavo piatto che indica un design con cavo piatto, tipicamente due conduttori isolati paralleli sotto una guaina comune.

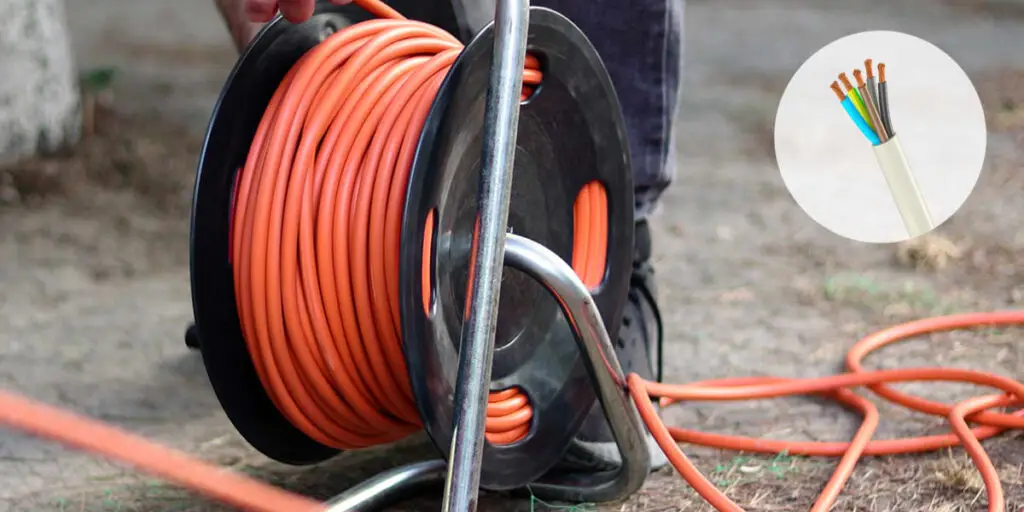

H05VV-F può essere utilizzato per prolunghe?
SÌ. H05VV-F è uno dei tipi di cavo più comuni utilizzati per prolunghe interne e cavi di alimentazione portatili.
Le dimensioni tipiche includono:
- H05VV-F3G0.75
- H05VV-F3G1.0
- H05VV-F3G1.5
- H05VV-F3G2.5
La dimensione appropriata deve essere sempre selezionata in base alla corrente di carico, lunghezza del cavo, e le normative elettriche applicabili.
Il cavo H05VV-F è resistente all'olio?
H05VV-F offre solo una resistenza limitata agli oli e ai prodotti chimici. Il contatto accidentale occasionale può essere accettabile, ma non è progettato per l'esposizione continua agli oli industriali, lubrificanti, o prodotti chimici aggressivi.
Per le fabbriche, officine, o macchinari industriali, cavi come H07RN-F sono generalmente consigliati per la loro superiore resistenza all'olio.
Il cavo H05VV-F può essere utilizzato all'aperto?
Generalmente, H05VV-F è destinato ad applicazioni interne e non è consigliato per installazioni esterne permanenti.
La guaina in PVC fornisce una protezione di base contro l'umidità e l'usura, ma non offre lo stesso livello di resistenza ai raggi UV, resistenza agli agenti atmosferici, o durabilità meccanica come cavi con guaina in gomma come H07RN-F o H05RN-F. Per cantieri all'aperto, attrezzature industriali, o ambienti difficili, un cavo in gomma è solitamente la scelta migliore.
Quali sono le dimensioni dei cavi H05VV-F più comunemente utilizzate?
Le specifiche più frequentemente richieste includono:
- 2-nucleo: H05VV-F 2×0,75, 2×1.0
- 3-nucleo: H05VV-F3G0.75, 3G1.0, 3G1.5
- 4-nucleo: H05VV-F4G1.0, 4G1.5
- 5-nucleo: H05VV-F5G1.5, 5G2.5
Tra questi, H05VV-F 3G1.5 è una delle configurazioni più utilizzate per elettrodomestici e apparecchiature portatili.
(Nella nomenclatura dei cavi HAR, “G” indica la presenza di un conduttore di terra di protezione verde/giallo, Mentre “X” indica i conduttori senza conduttore di terra dedicato.)
Come si confronta il prezzo dell'H05VV-F con i cavi in gomma?
H05VV-F è generalmente più economico dei cavi flessibili in gomma come H05RN-F e H07RN-F.
Perché utilizza isolamento in PVC e guaina in PVC, i costi di produzione sono inferiori pur garantendo una buona flessibilità e prestazioni elettriche per applicazioni interne. Per molte installazioni domestiche e commerciali, H05VV-F offre un eccellente equilibrio tra i costi, flessibilità, e affidabilità.
Quali altri cavi HAR fornisce XWA?
Oltre a H05VV-F, forniamo un'ampia gamma di cavi flessibili omologati HAR, compreso:
- H03VV-F
- H05VVH2-F
- H05RN-F
- H07RN-F
- H05BQ-F
- H07BQ-F
- H05V-K
- H07V-K
- H07Z1-K
Il nostro team tecnico può consigliare il cavo HAR più adatto in base ai requisiti di tensione, condizioni di installazione, requisiti di flessibilità, ed esposizione ambientale. Controlla tutti i nostri modelli via cavo.
