APPLICAZIONE
ACAR (Conduttore in alluminio, Lega di alluminio rinforzata) conductors are engineered for high-efficiency overhead power transmission and distribution in low & reti di media tensione, combinando l'elevata conduttività dell'alluminio con la resistenza superiore dei nuclei in lega di alluminio per prestazioni ottimali. Sono ampiamente utilizzati in:
- Long-distance overhead transmission lines for bulk power transfer
- Urban and rural power grid renovation and expansion projects
- Coastal and industrial areas with high corrosion risk
- Solar and wind farm grid connection for renewable energy integration
- Rural electrification and secondary distribution lines
- Collinare, mountainous, and high-tension overhead line installations
These conductors can be installed on transmission towers, pali delle utenze, e strutture a lunga campata, offering excellent resistance to atmospheric corrosion, fatica meccanica, e l’invecchiamento ambientale, with a longer service life than traditional ACSR conductors in many operating environments.
COSTRUZIONE

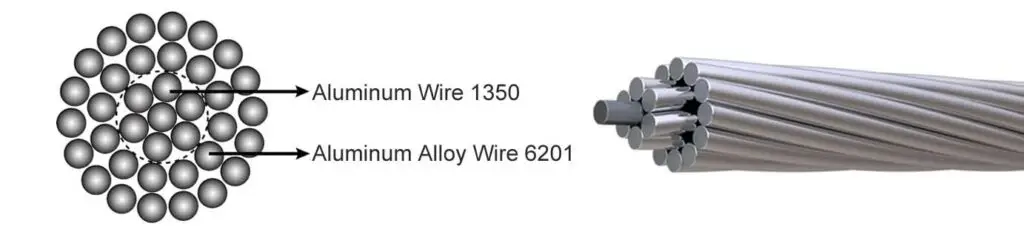

- Nucleo: Lega di alluminio-magnesio-silicio trattata termicamente ad alta resistenza (Al-Mg-Si 6201-T81) for superior tensile strength and sag control
- Outer Strands: Pure aluminum (1350-H19) for high electrical conductivity, concentrically stranded around the alloy core
- Struttura di cordatura: Concentric lay stranded construction with uniform lay length for consistent mechanical and electrical performance
- Finitura superficiale: Liscio, Superficie priva di ossidi per un contatto elettrico ottimale e una maggiore resistenza alla corrosione
- Marcatura permanente: Marcatura continua della lunghezza, grado di lega, size, and standard compliance printed along the conductor length
CARATTERISTICHE
- Valutazione della tensione: Adatto per linee aeree BT/MT fino a 36 kV (personalizzabile per reti di trasmissione a tensione più elevata)
- Valutazione della temperatura:
- Funzionamento continuo: 90°C
- Sovraccarico di emergenza: 120°C (breve durata)
- Prestazioni meccaniche: Elevata resistenza alla trazione (min. 295 MPa per qualità standard), eccellente controllo dell'abbassamento per installazioni a lungo raggio
- Resistenza alla corrosione: Superior atmospheric corrosion resistance compared to ACSR, ideale per costiere, inquinamento industriale, e ambienti ad alta umidità
- Prestazioni elettriche: Higher conductivity than steel-reinforced conductors, with stable DC resistance and excellent current-carrying capacity for efficient power distribution
- Vantaggio di peso: Lighter than equivalent ACSR conductors, reducing tower load and lowering installation costs for long-span projects
NORME
- ASTM B524: Standard Specification for Concentric-Lay-Stranded Aluminum Conductors, Lega di alluminio rinforzata (ACAR) for Overhead Electrical Transmission
- CEI 61089: Conduttori elettrici a trefoli sospesi concentrici a filo tondo
- BSEN 50182: Norma europea per conduttori elettrici a trefoli aerei a posa concentrica a filo tondo
- ICEA S-66-524: Standard nordamericano per conduttori aerei in lega di alluminio
- AS/NZS 1531: Standard australiano/neozelandese per conduttori aerei in lega di alluminio intrecciati
