ANWENDUNG
AAAC (Leiter komplett aus Aluminiumlegierung) sind für die zuverlässige Freileitungsübertragung und -verteilung in niedrigen Lagen konzipiert & elektrische Mittelspannungsnetze, mit einem außergewöhnlichen Verhältnis von Festigkeit zu Gewicht und hervorragender Korrosionsbeständigkeit. Sie werden häufig verwendet:
- Projekte zur Sanierung städtischer und ländlicher Stromnetze und zum Ausbau von Freileitungen
- Stromverteilungsnetze in Küstengebieten und stark korrodierten Industriegebieten
- Weitspannige Freileitungen für Solarenergie & Netzanbindung des Windparks
- Ländliche Elektrifizierungsprojekte und sekundäre Verteilungsleitungen
- Hügelig, Gebirgs- und Hochspannungsfreileitungsanlagen
Diese Leiter können auf Freileitungsmasten installiert werden, Strommasten, und weitgespannte Strukturen, mit hervorragender Beständigkeit gegen atmosphärische Korrosion, mechanische Ermüdung, und Umweltalterung, bieten eine längere Lebensdauer als herkömmliche AAC-Leiter in rauen Betriebsumgebungen.
KONSTRUKTION

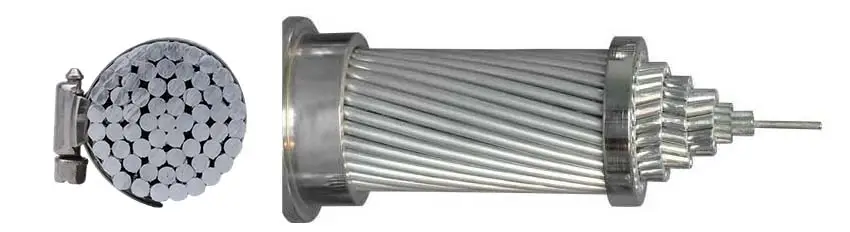

- Leiter: Hochfeste wärmebehandelte Aluminium-Magnesium-Silizium-Legierung (Al-Mg-Si 6201-T81), Klasse 2 konzentrisch verseilt gemäß IEC-Standards
- Verseilungsstruktur: Konzentrisch verseilte Konstruktion, einheitliche Schlaglänge für gleichbleibende mechanische und elektrische Leistung
- Oberflächenbeschaffenheit: Glatt, oxidfreie Oberfläche für optimalen elektrischen Kontakt und erhöhte Korrosionsbeständigkeit
- Permanente Markierung: Durchgehende Längenmarkierung, Legierungsgrad, Größe und Normkonformität sind entlang der Leiterlänge aufgedruckt
EIGENSCHAFTEN
- Nennspannung: Geeignet für LV/MV-Freileitungen bis zu 36 kV (anpassbar für Übertragungsnetze mit höherer Spannung)
- Temperaturbewertung:
- Dauerbetrieb: 90°C
- Notfallüberlastung: 120°C (kurze Dauer)
- Mechanische Leistung: Hohe Zugfestigkeit (min. 295 MPa für Standardqualität), Hervorragende Durchhangkontrolle für Installationen mit großer Spannweite
- Korrosionsbeständigkeit: Überlegene atmosphärische Korrosionsbeständigkeit, ideal für die Küste, industrielle Verschmutzung, und Umgebungen mit hoher Luftfeuchtigkeit
- Elektrische Leistung: Stabiler Gleichstromwiderstand gemäß internationalen Standards, hervorragende Strombelastbarkeit für eine effiziente Stromverteilung
- Gewichtsvorteil: Geringere Dichte als stahlverstärkte Leiter, Reduzierte Turmlast und geringere Installationskosten für Projekte mit großer Spannweite
STANDARDS
- ASTM B399: Standardspezifikation für konzentrisch verseilte Leiter aus Aluminiumlegierung 6201-T81 für die elektrische Freileitung
- IEC 61089: Runddraht konzentrisch verlegte elektrische Litzenleiter über Kopf
- BS EN 50182: Europäische Norm für elektrische Litzenleiter aus Runddraht mit konzentrischer Verlegung
- ICEA S-66-524: Nordamerikanischer Standard für Freileitungen aus Aluminiumlegierung
- AS/NZS 1531: Australischer/neuseeländischer Standard für Freileitungslitzen aus Aluminiumlegierung
