XWA 33kV-Kabel
Hochwertig, Langlebige Stromverteilungslösung
Wichtige Spezifikationen & Konstruktion
- Leiter: Hochreines, geglühtes Kupfer (CU) oder Aluminium (AL) kreisförmig verdichtete Leiter, Erhältlich in Querschnitten von 50 mm² bis 630 mm² (Single-Core) und 50 mm² bis 300 mm² (Drei Kerne).
- Isolierung: Hochwertiges XLPE (Vernetztes Polyethylen) mit einer Nenndicke von 8,0 mm für hervorragende thermische und elektrische Leistung unter hoher Belastung.
- Vorführung: Extrudiertes halbleitendes Band über dem Leiter und der Isolierung, plus ein Kupferband (Schneiden) Schirm zur Kontrolle elektrischer Felder und zur Verhinderung von Teilentladungen.
- Rüstung: Aluminiumdrahtpanzerung (AWA) für einadrige Kabel und Stahldrahtarmierungen (SWA) für dreiadrige Kabel, die starker mechanischer Beanspruchung und direkter Erdverlegung standhalten.
- Äußere Hülle: Strapazierfähige PVC-Mischung, die hervorragenden Schutz gegen Chemikalien bietet, Sonnenlicht, und mechanische Schäden.
- Nennspannung: 19/33kV (Höchste Systemspannung: 36kV).
- Einhaltung von Standards: IEC 60502-2, IEC 60228, IEC/EN 60332-1-2, GB/T 12706.
Technische Spezifikationen des XWA 33kV-Kabels
| Artikel | Parameter | Details |
|---|---|---|
| Leiter | Material | Hochrein Kupfer (Cu) / Aluminium (Al) |
| Typ | Rund verdichtet | |
| Querschnitt | Single-Core: 50 mm² ~ 630 mm² Drei Kerne: 50 mm² ~ 300 mm² | |
| Isolierung | Material | XLPE (Vernetztes Polyethylen) |
| Dicke | 8.0 mm (Nominell) | |
| Bildschirm | Halbleitender Bildschirm | SC-Band |
| Metallischer Bildschirm | Kupferband (Schneiden) (Dicke: 0.075 mm) | |
| Panzerung | Typ | AWA (Aluminiumdraht) für einadrige Kabel SWA (Stahldraht) für dreiadrige Kabel |
| Drahtdurchmesser | 2.0 mm ~ 3.15 mm (abhängig von der Kabelgröße) | |
| Mantel | Innenbettwäsche | Extrudierte Bettwäsche (Dicke: 1.2 mm bis 2.3 mm) |
| Außenmantelmaterial | PVC | |
| Leistung | Nennspannung | 19/33kV (Höchste Systemspannung: 36kV) |
| Max. Kurzschlusstemperatur. | 250°C | |
| Standards | Einhaltung | IEC 60502-2 |
Anwendungen des XWA 33kV Mittelspannungskabels
Betrieb mit einer höchsten Systemspannung von 36 kV, der XWA 33kV Mittelspannungs-Erdkabel Die Serie ist für die primäre Energieunterübertragung und die Massenverteilung konzipiert. Die robuste XLPE-Isolierung und die hochbelastbare Panzerung machen es zur definitiven Wahl für die folgenden Hochleistungsanwendungen:
- Primäre Versorgungsnetze & Umspannwerke: Fungiert als entscheidende Verbindung zwischen den wichtigsten Hochspannungsübertragungsnetzen und den örtlichen städtischen Umspannwerken. Diese Kabel bilden die leistungsstarke unterirdische Strominfrastruktur, auf die sich Energieversorger für die regionale Stromführung verlassen.
- Integration erneuerbarer Energien: Der Industriestandard für Mittelspannungskollektornetze. Wird häufig zur Verbindung einzelner Windkraftanlagen verwendet (Inter-Array-Netzwerke) oder Solarpark-Aufwärtstransformatoren an das Hauptstromnetz.
- Schwerer Bergbau & Industrieanlagen: Ideal für tiefe Untertagebergbauarbeiten, Stahlwerke, und petrochemische Anlagen, in denen große Stromlasten über große Entfernungen mit minimalem Spannungsabfall transportiert werden müssen. Die robuste Stahl- und Aluminiumdrahtpanzerung bietet in diesen rauen Umgebungen einen wesentlichen Schutz.
- Eisenbahn & Transitelektrifizierung: Dient als primäre Einspeisung für Bahnumspannwerke, massive Flughafenerweiterungen, und schwere Verkehrsknotenpunkte, die eine unterbrechungsfreie Versorgung erfordern, Hochleistungsleistung.
- Hyperscale-Rechenzentren: Wird als primäre Hochspannungseingangsleitung für riesige Rechenzentren und Megafabriken verwendet, die eine dedizierte Leitung erfordern, Hochzuverlässige Stromversorgung direkt vom Energieversorger.
Warum sollten Sie sich für XWA für Ihre 11-kV-XLPE-Kabelanforderungen entscheiden??
Bei der Beschaffung eines 33-kV-XLPE-Kabels, Sie brauchen einen bewährten Fertigungspartner. Aus diesem Grund vertrauen globale Ingenieurteams bei ihren kritischen Stromleitungsprojekten auf XWA:
- Kompromisslose Qualität: Unsere Kabel entsprechen strikt der IEC 60502-2 Standards und werden von der ISO unterstützt 9001, ISO 14001, und BASEC-Zertifizierungen.
- Maßgeschneidertes Engineering: Wir bieten engagierten technischen Support, der Sie bei der Auswahl oder individuellen Gestaltung des genauen Elektrokabels unterstützt, das Ihren individuellen Umgebungs- und Lastanforderungen entspricht.

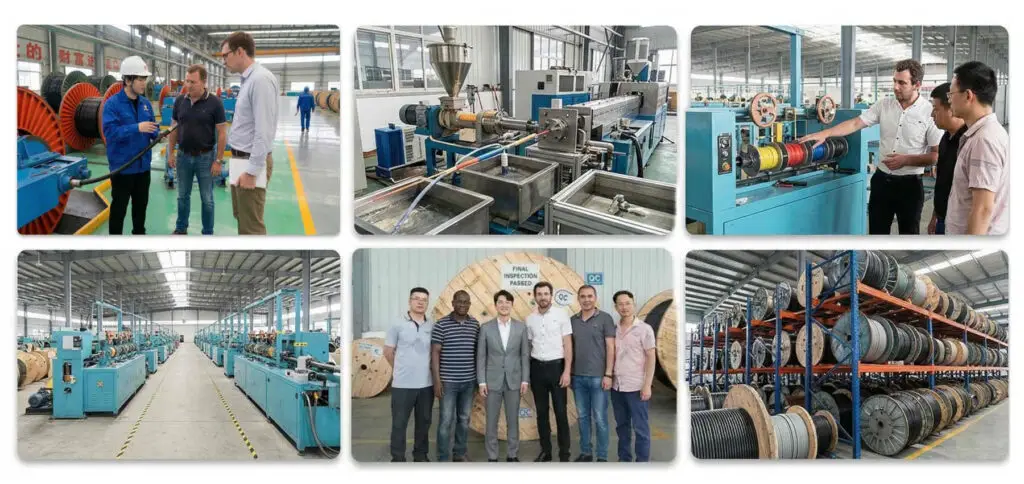

- Wert direkt ab Werk: Der Betrieb unserer eigenen modernen Anlagen in Zhengzhou ermöglicht es uns, Aufschläge Dritter zu eliminieren, Dies garantiert einen äußerst wettbewerbsfähigen Preis für 11-kV-Kabel.
- Bewährte Logistik: Mit Erfahrung im Export von über 60 Länder, Wir sorgen dafür, dass Ihre Kabel sicher auf Hochleistungstrommeln aufgewickelt und sicher überall auf der Welt geliefert werden.
Installation & Unterstützung
Um die Leistung und Lebensdauer Ihres zu maximieren XWA-Kupfer- und Aluminiumkabel, Wir bieten umfassende technische Unterstützung und Installationsrichtlinien:
- Befolgen Sie alle nationalen und lokalen Elektrovorschriften für eine sichere Hochspannungsinstallation.
- Halten Sie streng berechnete Biegeradien ein, um Schäden an der 8,0 mm starken XLPE-Isolierung und den Kupferschirmschichten zu vermeiden.
- Verwenden Sie vollständig kompatible 36-kV-Abschluss- und Spleißkits, die speziell für 33-kV-XLPE-Anwendungen entwickelt wurden.
- Stellen Sie aus Sicherheits- und Compliance-Gründen eine ordnungsgemäße Erdung der AWA- oder SWA-Drahtarmierung sicher.
Unser technisches Team steht Ihnen bei kundenspezifischen technischen Lösungen zur Seite, Projektplanung, und Auswahl des optimalen Querschnitts für Ihre Hochleistungslastanforderungen.
FAQs zum 33-kV-Kabel
Q: Was ist der Unterschied zwischen einem 33-kV-Kabel und einem 35-kV-Kabel??
A: In der Kraftübertragungsindustrie, “33kV” Und “35kV” beziehen sich im Allgemeinen auf genau dieselbe Klasse von Mittel- bis Hochspannungskabeln, wobei die Terminologie je nach regionalen Namenskonventionen unterschiedlich ist. Unter IEC 60502-2 Bezeichnungen, Diese werden als 19/33-kV- oder 18/30-kV-Kabel klassifiziert. Beide Bezeichnungen haben eine gemeinsame höchste Systemspannung von 36 kV. XWA bietet 33 kV und 35kV-Erdkabel um den Anforderungen verschiedener Kraftübertragungsanwendungen gerecht zu werden.
Sollte ich für mein Projekt ein einadriges oder ein dreiadriges 33-kV-Kabel wählen??
A: Dies hängt von Ihren Lastanforderungen und Ihrer Installationsumgebung ab. Unsere dreiadrigen 33-kV-Kabel verwenden eine Stahldrahtarmierung (SWA) und sind bis 300mm² lieferbar, Dadurch sind sie äußerst effizient für Standard-Gräben und Leitungen in Versorgungsnetzen. Für große Stromlasten, die größere Querschnitte erfordern, Unsere einadrigen 33-kV-Kabel verwenden eine Aluminiumdrahtarmierung (AWA) zur Verhinderung magnetischer Induktion und sind bis zu 630 mm² erhältlich.
Q: Welche Faktoren bestimmen den 33-kV-Kabelpreis??
A: Die Endkosten von Hochleistungskabeln schwanken aufgrund mehrerer Variablen. Der Haupttreiber ist das Leitermaterial – Kupfer (Cu) ist im Vergleich zu Aluminium ein erstklassiger Leiter (Al). Außerdem, die spezifische Querschnittsfläche, der Panzerungstyp, und die Gesamtlänge Ihrer Bestellung bestimmt den endgültigen Preis für das 33-kV-XLPE-Kabel. Weil wir direkt fertigen, Wir eliminieren Markups von Drittanbietern. Kontaktieren Sie unser Team mit Ihren genauen Projektspezifikationen für ein äußerst wettbewerbsfähiges Angebot, individuelles Angebot.
Q: Sind diese 33-kV-Kabel für Erneuerbare-Energie-Farmen geeignet??
A: Absolut. Der 19/33-kV-Bereich ist der weltweite Industriestandard für Mittelspannungskollektornetze sowohl in Solar- als auch in Windparkprojekten. Der robuste PVC-Außenmantel und die schwere Drahtarmierung bieten den notwendigen mechanischen Schutz für die direkte Erdverlegung in rauen Umgebungen, abgelegene Umgebungen, effizientes Hochfahren und Übertragen von Strom in das Hauptnetz.
Q: Welche anderen Mittelspannungskabel bieten Sie neben der 33-kV-Serie an??
A: Unsere Fertigungskompetenz umfasst ein umfassendes Spektrum an Mittelspannungs-Stromverteilungslösungen. Wir produzieren 6-kV-Mittelspannungskabel, 10kV-MV-Kabel, 11kV-MV-Kabel, 35kV-MV-Kabel und so weiter.
