Câble H07V-K
Le câble H07V-K est flexible, Fil de raccordement unipolaire isolé en PVC conçu pour les installations protégées.

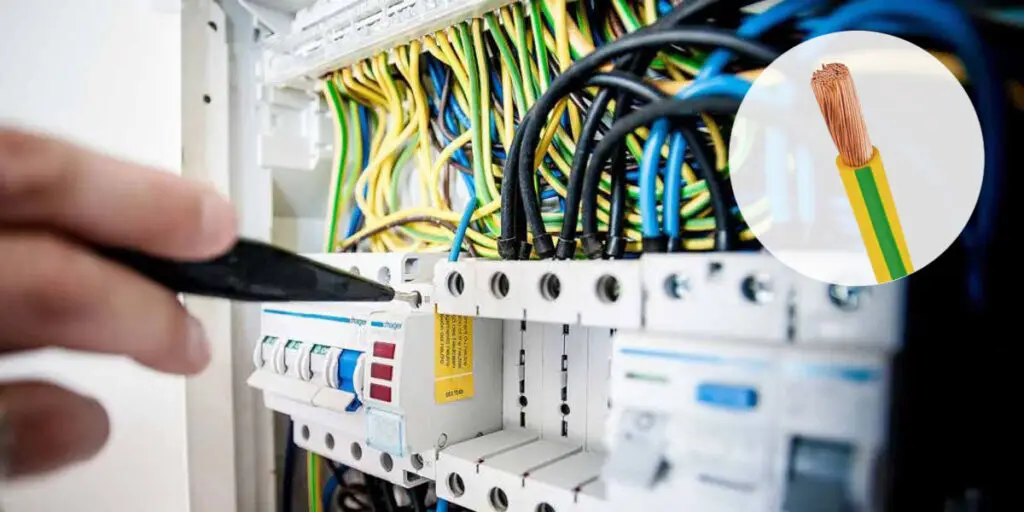

Idéal pour le câblage interne des appareillages de commutation, systèmes de distribution, armoires de commande (y compris ceux destinés aux infrastructures haute et moyenne tension), machinerie, et panneaux électriques. Convient également pour la pose dans des conduits (sur ou sous le plâtre) et gaines d'installation fermées pour circuits d'éclairage domestiques et industriels.
CONSTRUCTION
Conducteur:
Classe 5 conducteur flexible en cuivre nu
Isolation:
PVC (Chlorure de polyvinyle)
Gaine:
Aucun (Fil de branchement unipolaire)
Identification de base:
Noyau unique, disponible en standard uni et bicolore (par ex., Vert/Jaune, Noir, Bleu, Brun, Rouge, Blanc, Gris)
CARACTÉRISTIQUES
Tension nominale Uo/U:
450/750V (Convient pour jusqu'à 1 000 V CA ou 750 V CC à la terre dans un, installations protégées)
Température nominale:
Fixé: -40°C à +70°C
Flexé: +5°C à +70°C (lors de l'installation et de la manipulation)
Rayon de courbure minimum:
Fixé: 4 x diamètre total
Flexé: 6 x diamètre total
NORMES:
DANS 50525-2-31, CEI 60227-3, HD 21.3 S3, Conforme RoHS, CE
Le bon câble, pile à l'heure.
Nous sommes prêts à associer votre projet à la solution parfaite.
Fiche technique du câble XWA H07V-K
| Construction de base | Diamètre extérieur nominal [mm] | Poids du câble [kg/km] | Conducteur de courant de court-circuit [kA] |
|---|---|---|---|
| H07V-K 1x1,5 | 2.91 | 19 | 0.17 |
| H07V-K 1x2,5 | 3.52 | 31 | 0.29 |
| H07V-K 1x4 | 4.05 | 44 | 0.46 |
| H07V-K 1x6 | 4.58 | 62 | 0.69 |
| H07V-K 1x10 | 6.1 | 106 | 1.15 |
| H07V-K 1x16 | 7.2 | 159 | 1.84 |
| H07V-K 1x25 | 8.6 | 244 | 3.18 |
| H07V-K 1x35 | 9.9 | 328 | 4.49 |
FAQ sur le câble XWA H07V-K
Que signifie la désignation H07V-K?
La convention de dénomination H07V-K suit les normes européennes harmonisées (CHEVEUX) pour l'identification des câbles.
- “H” signifie Approbation harmonisée
- “07” désigne une tension nominale de 450/750 V
- “V” indique le PVC standard (Chlorure de polyvinyle) isolation
- “K” signifie une flexibilité, conducteur en cuivre à fils fins (Classe 5) destiné aux installations fixes.
Les réglementations détaillées pour ce codage peuvent être trouvées dans EN 50525-2-31.
Quelle est la principale différence entre H07V-K, H07V-U, et H07V-R?
Alors que les trois sont monocœur, Câbles isolés en PVC pour 450/750 V, la différence réside entièrement dans la flexibilité du conducteur en cuivre:
- H07V-K: Comprend un conducteur flexible à fil fin (Classe 5). C’est le plus facile à plier et à acheminer dans des espaces restreints, ce qui en fait le premier choix pour les panneaux de commande et les appareillages de commutation complexes.
- H07V-U: Dispose d'un solide, conducteur monofilaire (Classe 1). Il est rigide et généralement utilisé pour des opérations simples., installations permanentes où la flexion est minime.
- H07V-R: Comporte un conducteur toronné (Classe 2), offrant un juste milieu. Il est plus flexible que le fil plein mais moins flexible que le “K” variante, souvent utilisé pour les circuits de puissance plus lourds.
Le câble H07V-K peut-il être utilisé à l'extérieur ou directement enterré dans le sol?
Non, H07V-K est un fil isolé unipolaire sans gaine extérieure de protection. Il n'est pas résistant aux UV, il n'est pas non plus conçu pour résister à l'humidité, impact mécanique, ou contact direct avec le sol. Si utilisé à l’extérieur ou dans des environnements exposés, il doit être solidement enfermé dans des conduits de protection, goulotte de câbles, ou panneaux électriques résistants aux intempéries.
Le fil H07V-K est-il ignifuge?
Oui, l'isolation PVC utilisée dans les câbles H07V-K est auto-extinguible et ignifuge selon la norme CEI 60332-1-2. Cependant, parce qu'il est en PVC, il dégagera de la fumée et des gaz halogènes s'il est exposé à un incendie grave. Si votre projet nécessite une installation dans des bâtiments publics avec des codes de sécurité incendie stricts (comme les hôpitaux ou les aéroports), vous devriez considérer notre câble H07Z-K, qui est le Low Smoke Zero Halogen (LSZH) équivalent.
Quelles sont les spécifications et les couleurs du H07V-K les plus couramment utilisées?
Parce que le H07V-K est principalement utilisé pour le câblage des panneaux et l'identification des circuits., il est très demandé dans une grande variété de couleurs unies et bicolores (comme vert/jaune pour la mise à la terre, Bleu pour neutre, et Marron/Noir/Gris pour les phases). Les tailles de section transversale les plus fréquemment utilisées comprennent:
- Contrôle de la lumière & Circuits domestiques: Le H07V-K1×1.5 et H07V-K1×2.5 sont largement utilisés pour l’éclairage standard, câblage du relais, et connexions internes de l'armoire.
- Distribution de puissance moyenne: Le H07V-K1×4 et H07V-K1×6 sont standard pour l'alimentation des sous-circuits et des composants de machines industrielles.
- Flux principaux & Matériel lourd: Pour les lignes de mise à la terre principales et les alimentations électriques de tableau de distribution plus importantes, jauges plus épaisses comme H07V-K 1×16, H07V-K1×25, et H07V-K1×35 sont les normes de l'industrie.
