Cable N2XSY

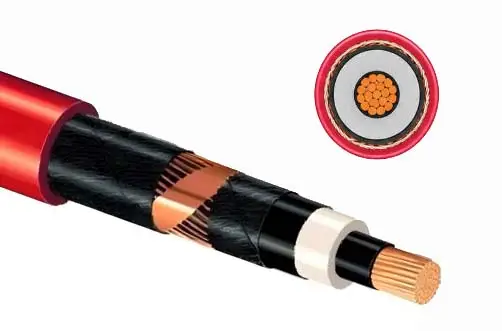

N2XSY está construido alrededor de un conductor de cobre trenzado con una pantalla conductora extruida., Aislamiento XLPE y pantalla aislante aplicados como parte del sistema de aislamiento de media tensión.. Una pantalla de alambre de cobre y una contrahélice proporcionan el camino de la pantalla metálica., seguido de una funda exterior de PVC.

La construcción de un solo núcleo es importante.. Calificación actual, unión de pantalla, tensión de vaina inducida, El radio de curvatura y el diseño de la terminación se evalúan de forma diferente a los del cable MV de tres núcleos.. Cuando una licitación requiere un cable apantallado de tres núcleos, N2XSEY u otra designación de tres núcleos puede ser la mejor opción.

La sección de pantalla de cobre., comúnmente se muestra como el segundo número en un tamaño como 1 incógnita 240/25 mm2, se selecciona de acuerdo con la corriente de falla a tierra y el diseño de protección. No es decorativo y debe cumplir con los requisitos de corriente de falla del sistema..

El cable N2XSY se utiliza en redes de distribución de media tensión donde la especificación del proyecto acepta un cable unipolar apantallado con cubierta de PVC.. Las rutas comunes incluyen estaciones transformadoras., estaciones de conmutación, plantas de energía, alimentadores industriales, Redes de captación de energías renovables y circuitos de distribución de servicios públicos..

El cable se puede instalar en interiores., al aire libre, en conductos y en recorridos terrestres cuando el diseño de la instalación tenga en cuenta la protección mecánica, tirando de la tensión, radio de curvatura, Temperatura de la ruta y clasificación actual.. La funda de PVC proporciona una práctica cubierta exterior para muchas instalaciones fijas., pero la protección de la ruta sigue siendo parte del diseño del sistema de cable.

Para exposición directa a la luz solar, Se deben verificar las normas locales y los requisitos de rendimiento de la funda.. Para túneles, edificios públicos o rutas que requieren un rendimiento bajo en humo y libre de halógenos, un cable de media tensión LSZH puede ser un diseño más adecuado que N2XSY.

N2XSY y NA2XSY comparten la misma lógica de cable MT apantallado básico, pero el material del conductor es diferente. N2XSY utiliza cobre; NA2XSY utiliza aluminio. El cobre proporciona un tamaño de conductor más pequeño para la misma resistencia., mientras que el aluminio puede reducir el costo del conductor y el peso del cable donde se aceptan secciones transversales más grandes y terminaciones compatibles..

N2XSY y N2XS2Y se diferencian principalmente en el material de la funda.. N2XSY utiliza funda de PVC, mientras que N2XS2Y usa funda de PE. Se puede preferir la funda de PE para algunas rutas subterráneas debido a su resistencia a la humedad y la abrasión., mientras que se puede seleccionar PVC cuando el comportamiento de la llama, manipulación o convención de proyecto apunta al PVC.

N2XSEY se asocia comúnmente con la construcción de media tensión de tres núcleos.. No debe tratarse como el mismo producto que el N2XSY de un solo núcleo.. El modelo correcto depende del diseño del circuito., ruta de instalación, efectos magnéticos, método de unión de pantalla y disposición de terminación.

La documentación de producción de N2XSY puede incluir la hoja de datos aprobada., comprobaciones de resistencia del conductor, registros de pruebas de voltaje, registros de pruebas de descarga parcial, inspección dimensional, horario de batería, lista de embalaje y fotos del producto. Pruebas de tipo, Las pruebas de prueba de llama o la inspección de terceros se agregan solo cuando lo requiere el proyecto y están disponibles para la construcción exacta..

El embalaje de exportación normalmente se planifica según el peso del cable., longitud del tambor, diámetro máximo del tambor, manipulación en ruta y carga de contenedores. El cable unipolar de media tensión puede resultar pesado en secciones grandes, por lo que la longitud del tambor es parte de la revisión técnica y logística, no sólo una preferencia de envío.

Para cotización, XWA necesita la designación del modelo., clase de voltaje, tamaño del conductor, sección de pantalla de cobre, ruta de instalación, estándar, cantidad, longitud de tambor preferida, país de destino y documentos requeridos. La información se utiliza para confirmar la configuración del cable y emitir una oferta específica del proyecto..
