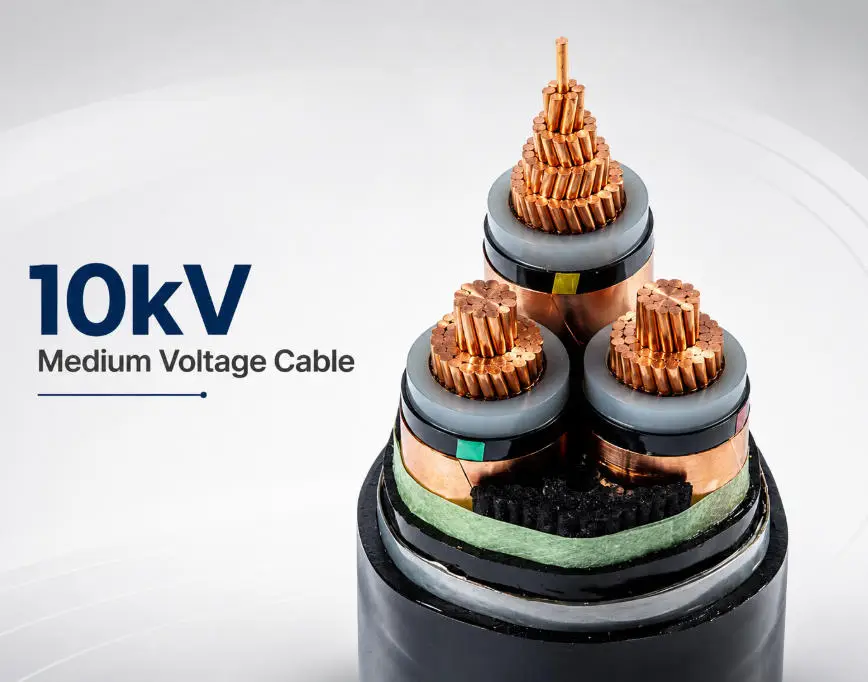

10kV Cable de Media Tensión
Alta calidad, Solución de distribución de energía duradera
Cable de media tensión XWA 10kV está diseñado para una distribución de energía confiable en el sector industrial., infraestructura, y proyectos de energías renovables. Con aislamiento XLPE/HEPR, armadura opcional de alambre/cinta de acero, y cumplimiento de IEC 60502 estándares, ofrece una larga vida útil, alto rendimiento eléctrico, y protección mecánica robusta para enterramiento directo, conducto, o instalaciones aéreas.
XWA ofrece una calidad inigualable y precios rentables para nuestros cables de media tensión de 10 kV.
Años Fabricación
5 +
Países exportados
40 +
Rango de media tensión
6- 10 kV
XWA probado en fábrica
100 %
Especificaciones clave & Construcción
✔CEI 60502 Obediente -- ✔CEA S-97-682 / UL 1072 -- ✔ISO 9001 Sistema de Calidad -- ✔ Certificado CE -- ✔OEM personalizado disponible
Especificaciones técnicas del cable XWA 10kV
| Artículo | Parámetro | Detalles |
|---|---|---|
| Conductor | Material | Recocido de alta pureza Cobre (Cu) / Aluminio (Alabama) |
| Estándar | IEC 60228 (Clase 2/5) | |
| Sección transversal | 25 mm² ~ 630 mm² (Personalizable) | |
| Aislamiento | Material | XLPE (PE reticulado) / HEPR (EPR duro) |
| Espesor | ≥ 5.0 mm (según IEC 60502-2 para 8,7/10kV) | |
| Temperatura. Clasificación | 90°C (continuo); 130°C (Corto plazo) | |
| Rigidez dieléctrica | ≥ 25 kV/mm (corriente continua) | ≥ 18 kV/mm (C.A.) | |
| Resistividad de volumen | ≥ 1×10¹⁴ Ω·m (20°C) | |
| Pantalla | Pantalla interior | Compuesto XLPE semiconductor (espesor ≥ 1.0 mm) |
| Pantalla Metálica | cinta de cobre (≥ 0.15 mm) / Hilos de cobre (Obligatorio) | |
| Pantalla exterior | Funda de PE semiconductora (espesor ≥ 1.0 mm) | |
| Resistencia a tierra | ≤ 0.5 Ω/km (20°C) | |
| Armadura | Tipo | SWA (Alambre de acero) / STA (Cinta de acero) (Opcional) |
| Funda exterior | Material | CLORURO DE POLIVINILO / educación física / LSZH (Libre de halógenos) |
| Actuación | Radio de curvatura | ≥ 15D (Blindado) / ≥ 10D (sin armadura) |
| Estándares | Cumplimiento | IEC 60502-2, GB/T 12706, CE, ISO 9001 |
Aplicaciones del cable XWA de 10 kV
XWA 10kV cables de media tensión están diseñados para ofrecer una distribución de energía confiable en áreas industriales críticas., infraestructura, y proyectos de servicios públicos. Diseñado para mayor durabilidad y cumplimiento con IEC 60502 estándares, Nuestros cables son adecuados para las siguientes aplicaciones clave.:
- Distribución de energía industrial:Fuente de alimentación para maquinaria pesada., líneas de fabricación, unidades de procesamiento, y sistemas de automatización de fábricas, Garantizar un funcionamiento estable en entornos industriales exigentes..
- Operaciones Mineras:La construcción blindada robusta resiste terrenos difíciles, vibración, y posibles daños mecánicos, lo que lo hace ideal para redes eléctricas de minería superficial y subterránea..
- Infraestructura & Servicios Públicos:Utilizado en túneles, aeropuertos, plantas de tratamiento de agua, centros de transporte, y mejoras de la red urbana para alimentar bombas, iluminación, y servicios públicos críticos.
- Proyectos de energías renovables:Conecta generadores de turbinas eólicas., inversores para granjas solares, y sistemas de almacenamiento de energía a la red eléctrica principal., Apoyar la infraestructura de energía limpia en todo el mundo..
- Comercial & Edificios de gran altura:Sirve como principal alimentador de distribución para grandes complejos comerciales., hospitales, centros de datos, y edificios de oficinas de gran altura.
- Utilidad & Redes eléctricas:Distribución secundaria de energía para redes de servicios públicos municipales e industriales., incluyendo gastos generales, entierro directo, e instalaciones de conductos.
Preguntas frecuentes sobre el cable de 10 kV
¿Cuál es la tensión nominal del cable de media tensión XWA de 10 kV?, y que significa U0/U 8.7/10kV?
La tensión nominal del cable XWA de 10 kV es U0/U 8,7/10kV, que cumple con IEC 60502-2 estándar. Específicamente: U0 se refiere a la tensión máxima que puede soportar el aislamiento del cable entre el conductor y tierra. (o pantalla metálica) durante el funcionamiento a largo plazo (8.7kV); U se refiere al voltaje máximo entre dos conductores cualesquiera del cable durante el funcionamiento a largo plazo (10kV). Este grado de tensión es adecuado para redes de distribución de energía de media tensión con una tensión de sistema de 10 kV..
¿Se puede utilizar el cable XWA de 10 kV para entierro directo?, y cuales son los requisitos de instalación?
Sí, El cable XWA de 10 kV es totalmente adecuado para instalación directamente enterrada. Los requisitos clave de instalación son:
① La profundidad mínima de enterramiento no es inferior a 0.7 metros (1.0 medidor en zonas con tráfico frecuente de vehículos);
② Una capa protectora (como arena o tubo protector) Debe colocarse alrededor del cable para evitar daños mecánicos.;
③ El radio de curvatura durante la instalación no debe ser inferior a 15D (D = diámetro exterior del cable) para cables armados y 10D para cables no armados;
④ Asegúrese de que el cable esté alejado de fuentes de corrosión química y evite el contacto directo con objetos afilados..
¿Cuál es la vida útil de diseño del cable XWA de 10 kV?, y qué factores afectarán su vida útil?
La vida útil de diseño del cable XWA de 10 kV es 40 años en condiciones normales de funcionamiento (Cumple con IEC 60502-2 estándar). Los factores clave que afectan la vida útil incluyen:
① Temperatura de funcionamiento (exceder los 90°C durante mucho tiempo acelerará el envejecimiento del aislamiento);
② Factores ambientales (alta humedad, corrosión química, La radiación UV reducirá la vida útil);
③ Instalación y mantenimiento (flexión inadecuada, daño mecánico, y una mala conexión a tierra afectará la confiabilidad);
④ Fallos de sobrecarga o cortocircuito (la sobrecarga a largo plazo dañará la capa de aislamiento).
¿Se puede personalizar el cable XWA de 10 kV?, como material conductor, tipo de funda o longitud del cable?
Sí, XWA ofrece servicios completos de personalización para cables de media tensión de 10 kV para satisfacer las diferentes necesidades del proyecto.. Las opciones personalizables incluyen:
① Material conductor (cobre o aluminio recocido de alta pureza, sección transversal 25 mm² ~ 630 mm²);
② Aislamiento & tipo de funda (Aislamiento XLPE/HEPR, Funda de PVC/PE/LSZH libre de halógenos);
③ Tipo de armadura (Armadura de alambre de acero SWA opcional o armadura de cinta de acero STA);
④ Longitud del cable (personalizado según los requisitos del proyecto, normalmente se suministra en tambores de madera/acero para longitudes superiores a 100 m).
