N2XY কেবল
N2XY কেবল একটি 0.6/1 XLPE নিরোধক এবং একটি PVC বাইরের খাপ সহ kV তামার পাওয়ার তার. এটি শিল্প কারখানায় স্থির কম-ভোল্টেজ পাওয়ার বিতরণের জন্য ডিজাইন করা হয়েছে, বাণিজ্যিক ভবন, অবকাঠামো, ইউটিলিটি সিস্টেম, তারের নালী এবং সুরক্ষিত ভূগর্ভস্থ রুট.

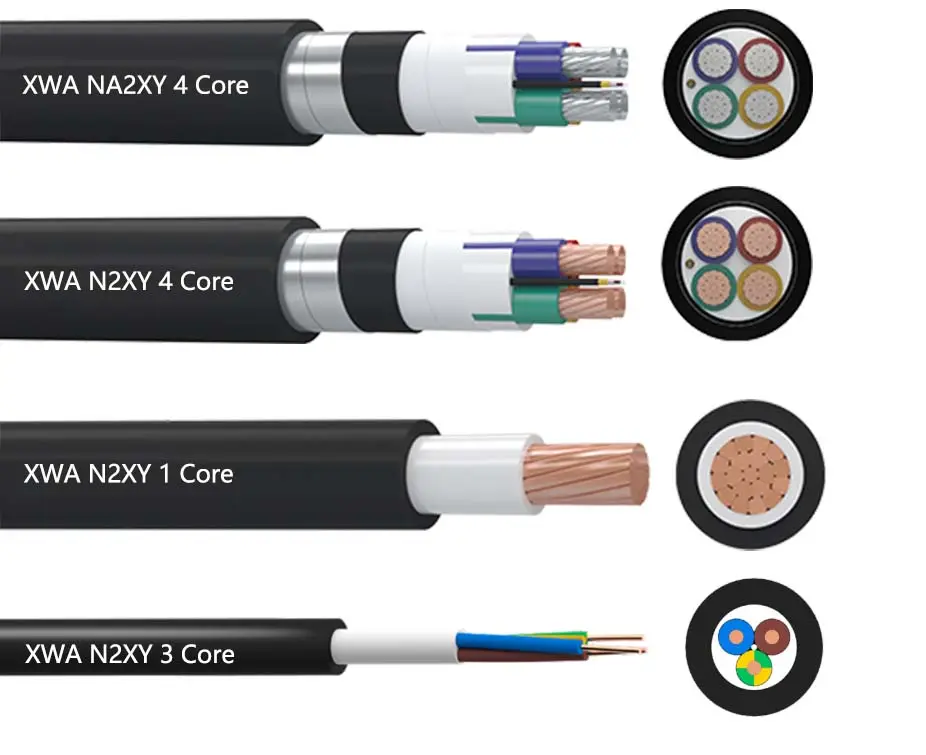

কেবলটি একক-কোর এবং মাল্টিকোর নির্মাণে উপলব্ধ. N2XY-J সংস্করণে একটি সবুজ/হলুদ প্রতিরক্ষামূলক কন্ডাকটর অন্তর্ভুক্ত, যখন N2XY-O সংস্করণগুলি তা করে না. XLPE নিরোধক নির্ভরযোগ্য তাপ কর্মক্ষমতা প্রদান করে, এবং পিভিসি খাপ সাধারণ অন্দর এবং বহিরঙ্গন স্থির ইনস্টলেশনের জন্য ব্যবহারিক সুরক্ষা দেয়.
নির্মাণ
কন্ডাক্টর:
কপার কন্ডাক্টর, সাধারণত আইইসি 60228 ক্লাস 1 বা ক্লাস 2 আকার এবং প্রকল্পের স্পেসিফিকেশন অনুযায়ী
নিরোধক:
ক্রস-লিঙ্কড পলিথিন (এক্সএলপিই); নিরোধক বেধ অবশ্যই আদেশকৃত ভোল্টেজ এবং প্রযোজ্য মান অনুসরণ করবে
বাইরের খাপ:
পিভিসি বাইরের খাপ, সাধারণত কালো; রঙ, UV কর্মক্ষমতা এবং শিখা প্রয়োজনীয়তা নিশ্চিত করা আবশ্যক
মূল শনাক্তকরণ:
N2XY-J একটি সবুজ/হলুদ প্রতিরক্ষামূলক কন্ডাক্টর অন্তর্ভুক্ত করে; N2XY-O করে না. মূল রং নিশ্চিত করুন এবং গন্তব্য মান বিরুদ্ধে চিহ্নিতকরণ.
বৈশিষ্ট্য
ভোল্টেজ রেটিং Uo/U:
0.6/1 কেভি
কন্ডাক্টরের তাপমাত্রা:
কন্ডাক্টরের সর্বোচ্চ তাপমাত্রা: 90স্বাভাবিক অপারেশনের অধীনে °সে
ইনস্টলেশন:
তারের ট্রেতে স্থির ইনস্টলেশন, নালী, নালী, ভবন এবং সুরক্ষিত বহিরঙ্গন বা ভূগর্ভস্থ রুট
স্ট্যান্ডার্ডস:
DIN VDE 0276-603 / এইচডি 603, আইইসি 60502-1 এবং আইইসি 60228
লো-ভোল্টেজ পাওয়ার প্রজেক্টের জন্য N2XY কেবল
XWA আন্তর্জাতিক লো-ভোল্টেজ প্রকল্পের জন্য একক-কোর এবং মাল্টিকোর কনফিগারেশনে N2XY পাওয়ার কেবল সরবরাহ করে.
N2XY কেবল প্রযুক্তিগত ডেটা
| প্রযুক্তিগত আইটেম | N2XY তারের স্পেসিফিকেশন |
|---|---|
| তারের পদবী | N2XY-J / N2XY-O |
| রেটেড ভোল্টেজ | 0.6/1 কেভি |
| কন্ডাক্টর | তামা, কঠিন বা তারের আকার অনুযায়ী আটকে |
| কন্ডাক্টর ক্লাস | আইইসি 60228 ক্লাস 1 বা ক্লাস 2 |
| নিরোধক | এক্সএলপিই (ক্রস-লিঙ্কযুক্ত পলিথিন) |
| বাইরের খাপ | পিভিসি, সাধারণত কালো |
| মূল নির্মাণ | একক-কোর এবং মাল্টিকোর |
| প্রতিরক্ষামূলক কন্ডাক্টর | N2XY-J-এ অন্তর্ভুক্ত; N2XY-O-তে অন্তর্ভুক্ত নয় |
| কন্ডাক্টরের সর্বোচ্চ তাপমাত্রা | স্বাভাবিক অপারেশনে সাধারণত 90° সে |
| ইনস্টলেশন | স্থির ইনডোর, বহিরঙ্গন, নালী, ট্রে এবং সুরক্ষিত ভূগর্ভস্থ ইনস্টলেশন |
| সাধারণ মান | DIN VDE 0276-603 / এইচডি 603, আইইসি 60502-1, আইইসি 60228 |
N2XY কেবল অ্যাপ্লিকেশন
N2XY স্থির শক্তি বিতরণের জন্য ব্যবহৃত হয় যেখানে একটি শক্তিশালী XLPE/PVC তারের প্রয়োজন হয়. এটি তারের ট্রেতে ইনস্টল করা যেতে পারে, নালী এবং নালী মধ্যে, ভবনের ভিতরে, শিল্প পরিষেবা এলাকায় এবং সুরক্ষিত বহিরঙ্গন রুট মধ্যে.
- শিল্প উদ্ভিদ, কর্মশালা এবং প্রক্রিয়া সুবিধা.
- বাণিজ্যিক ভবন, গুদাম এবং ইউটিলিটি রুম.
- কম ভোল্টেজ বিতরণ বোর্ড এবং সরঞ্জাম সংযোগ.
- অবকাঠামো, জল চিকিত্সা এবং শক্তি প্রকল্প.
- তারের নালী এবং সুরক্ষিত ভূগর্ভস্থ পাওয়ার রুট.
কারণ স্ট্যান্ডার্ড N2XY নিরস্ত্র, প্রভাব সহ উন্মুক্ত রুট, চূর্ণ বা খনন ঝুঁকি নালী প্রয়োজন হতে পারে, কভার বা একটি সাঁজোয়া তারের. এটি ক্রমাগত চলাচল বা বহনযোগ্য সরঞ্জামের পরিবর্তে স্থির ইনস্টলেশনের উদ্দেশ্যে.
N2XY বনাম N2XH এবং NYY কেবল
N2XY, N2XH এবং NYY সব স্থির পাওয়ার তার, কিন্তু তাদের নিরোধক এবং খাপ উপকরণ বিভিন্ন প্রকল্পের প্রয়োজনীয়তা অনুসারে. N2XY একটি PVC খাপের সাথে XLPE নিরোধককে একত্রিত করে. N2XH একটি হ্যালোজেন-মুক্ত খাপ সিস্টেম ব্যবহার করে, যখন NYY সাধারণত নিরোধক এবং খাপের জন্য PVC ব্যবহার করে.
| বৈশিষ্ট্য | N2XY | N2XH | NYY |
|---|---|---|---|
| নিরোধক | এক্সএলপিই | এক্সএলপিই | পিভিসি |
| বাইরের খাপ | পিভিসি | হ্যালোজেন-মুক্ত কম ধোঁয়া যৌগ | পিভিসি |
| সাধারণ ব্যবহার | সাধারণ স্থির শক্তি বিতরণ | LSZH কর্মক্ষমতা প্রয়োজন প্রকল্প | সাধারণ পিভিসি শক্তি বিতরণ |
| সাধারণ পরিবাহী তাপমাত্রা | সাধারণত 90° সে | সাধারণত 90° সে | সাধারণত 70° সে |
| প্রধান নির্বাচন পয়েন্ট | PVC খাপের সাথে XLPE তাপীয় কর্মক্ষমতা | কম ধোঁয়া এবং হ্যালোজেন-মুক্ত প্রয়োজনীয়তা | প্রচলিত পিভিসি নির্মাণ |
যখন কম ধোঁয়া এবং হ্যালোজেন-মুক্ত কর্মক্ষমতা নির্দিষ্ট করা হয় তখন N2XH সাধারণত নির্বাচন করা হয়. NYY একটি প্রচলিত পিভিসি তারের বিকল্প হিসাবে রয়ে গেছে. প্রকল্প তারের সময়সূচী এবং অগ্নি প্রয়োজনীয়তা নির্ধারণ করে কোন নির্মাণ উপযুক্ত.
N2XY তারের কর্মক্ষমতা এবং ইনস্টলেশন
N2XY তারে ব্যবহৃত XLPE নিরোধকটি সাধারণত 90°C এর সর্বোচ্চ পরিবাহী অপারেটিং তাপমাত্রার জন্য ডিজাইন করা হয়. এটি প্রচলিত PVC-অন্তরক NYY তারের তুলনায় উচ্চ তাপীয় রেটিং প্রদান করে. প্রকৃত বর্তমান-বহন ক্ষমতা এখনও কন্ডাকটরের আকারের উপর নির্ভর করে, ইনস্টলেশন পদ্ধতি, পরিবেষ্টিত তাপমাত্রা, তারের গ্রুপিং এবং মাটির অবস্থা.
পিভিসি বাইরের খাপ স্বাভাবিক আর্দ্রতা এবং সাধারণ ইনস্টলেশন অবস্থার প্রতিরোধের প্রস্তাব করে. আউটডোর সংস্করণ সাধারণত একটি কালো পিভিসি খাপ ব্যবহার করে, তারের স্পেসিফিকেশন দ্বারা সংজ্ঞায়িত UV প্রতিরোধ এবং পরিবেশগত কর্মক্ষমতা সহ. ন্যূনতম নমন ব্যাসার্ধ এবং টানা বল তারের ব্যাস এবং নির্মাণের উপর নির্ভর করে.
N2XY ভূগর্ভে ইনস্টল করা যেতে পারে যখন তারের নির্মাণ এবং স্থানীয় ইনস্টলেশন নিয়ম এটির অনুমতি দেয়. যেহেতু এটি সাধারণত নিরস্ত্র, সরাসরি দাফনের রুটে নালীর প্রয়োজন হতে পারে, যান্ত্রিক কভার বা অন্য প্রতিরক্ষামূলক ব্যবস্থা. একটি সাঁজোয়া পাওয়ার ক্যাবল আরও উপযুক্ত যেখানে অবিচ্ছেদ্য প্রভাব সুরক্ষা প্রয়োজন.
XWA N2XY কেবলের প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
N2XY তারের পদবী মানে কি?
N2XY একটি VDE-শৈলী পাওয়ার তারের পদবি. N একটি স্বীকৃত জাতীয় মান তৈরি করা একটি তারের নির্দেশ করে৷, 2X XLPE নিরোধক নির্দেশ করে, এবং Y একটি PVC বাইরের আবরণ নির্দেশ করে. কেবলটি সাধারণত তামার কন্ডাক্টর ব্যবহার করে এবং নির্দিষ্ট কম-ভোল্টেজ পাওয়ার বিতরণের জন্য সরবরাহ করা হয়.
N2XY-J এবং N2XY-O এর মধ্যে পার্থক্য কি??
N2XY-J একটি সবুজ/হলুদ প্রতিরক্ষামূলক কন্ডাক্টর অন্তর্ভুক্ত করে. N2XY-O একটি সবুজ/হলুদ প্রতিরক্ষামূলক কন্ডাকটর অন্তর্ভুক্ত করে না. মূল শনাক্তকরণ অবশ্যই সার্কিট এবং ইনস্টলেশন ডিজাইনের সাথে মেলে.
N2XY কেবল কি জন্য ব্যবহৃত হয়??
N2XY শিল্প কারখানায় স্থির বিদ্যুৎ বিতরণের জন্য ব্যবহৃত হয়, বাণিজ্যিক ভবন, অবকাঠামো, ইউটিলিটি, তারের ট্রে, নালী এবং সুরক্ষিত ভূগর্ভস্থ রুট. এটি একটি বহনযোগ্য বা ক্রমাগত নমনীয় তারের মতো ডিজাইন করা হয়নি.
N2XY তারের বাইরে বা ভূগর্ভস্থ ইনস্টল করা যেতে পারে?
হ্যাঁ. N2XY উপযুক্ত বহিরঙ্গন এবং ভূগর্ভস্থ স্থির ইনস্টলেশনে ব্যবহার করা যেতে পারে. কারণ এটি সাধারণত নিরস্ত্র, যান্ত্রিক ক্ষতির সংস্পর্শে আসা রুটগুলিতে নালীগুলির প্রয়োজন হতে পারে, কভার বা একটি পৃথক সাঁজোয়া তারের নির্মাণ.
N2XY এবং N2XH তারের মধ্যে পার্থক্য কি??
উভয় তারই সাধারণত তামার কন্ডাক্টর এবং XLPE নিরোধক ব্যবহার করে. N2XY একটি PVC বাইরের খাপ আছে, N2XH একটি হ্যালোজেন-মুক্ত কম ধোঁয়া খাপ ব্যবহার করে. N2XH ব্যবহার করা হয় যেখানে প্রকল্পের জন্য LSZH ফায়ার পারফরম্যান্স প্রয়োজন.
N2XY এবং NYY কেবলের মধ্যে পার্থক্য কী?
N2XY XLPE নিরোধক এবং একটি PVC খাপ ব্যবহার করে. NYY সাধারণত PVC নিরোধক এবং একটি PVC খাপ ব্যবহার করে. N2XY-এ XLPE নিরোধক সাধারণত 90°C কন্ডাক্টর অপারেটিং তাপমাত্রাকে সমর্থন করে, PVC নিরোধকের সাধারণ 70°C রেটিং এর সাথে তুলনা করা হয়.
N2XY কেবলের ভোল্টেজ এবং তাপমাত্রা রেটিং কত??
N2XY সাধারণত রেট করা হয় 0.6/1 কেভি, একটি স্বাভাবিক সর্বোচ্চ পরিবাহী অপারেটিং তাপমাত্রা 90°C সহ. সঠিক ইনস্টলেশন তাপমাত্রা, শর্ট-সার্কিট রেটিং এবং বর্তমান ক্ষমতা অনুমোদিত তারের নকশা এবং ইনস্টলেশন অবস্থার উপর নির্ভর করে.
N2XY কেবল কোন মূল কনফিগারেশন ব্যবহার করে?
N2XY কেবল একক-কোর এবং মাল্টিকোর নির্মাণ ব্যবহার করে, সবুজ/হলুদ প্রতিরক্ষামূলক কন্ডাকটর সহ বা ছাড়া সংস্করণ সহ. সাধারণ কনফিগারেশন 1-কোর অন্তর্ভুক্ত, 2-মূল, 3-মূল, 4-কোর এবং 5-কোর পাওয়ার তারগুলি কন্ডাক্টর আকারের একটি পরিসীমা জুড়ে.
