আবেদন
HV সাবমেরিন পাওয়ার/অপটিক্যাল কম্পোজিট তারের জন্য ডিজাইন করা হয়েছে উচ্চ-ভোল্টেজ পাওয়ার ট্রান্সমিশন এবং একযোগে অপটিক্যাল যোগাযোগ সমুদ্র উপকূল এবং সমুদ্রের পরিবেশে. তারা ব্যাপকভাবে ব্যবহৃত হয়:
- অফশোর উইন্ড ফার্ম গ্রিড সংযোগ এবং অভ্যন্তরীণ যোগাযোগ
- আন্তঃদ্বীপ শক্তি এবং ডেটা ট্রান্সমিশন
- উপকূলীয় শিল্প সুবিধা এবং অফশোর প্ল্যাটফর্ম পাওয়ার সাপ্লাই
- উপসমুদ্র পুনর্নবীকরণযোগ্য শক্তি প্রকল্প (সৌর, জোয়ার)
- দীর্ঘ-দূরত্বের সাবসিয়ার শক্তি এবং যোগাযোগ একীকরণ
এই তারগুলি সরাসরি সমুদ্রতল পরিখাতে পুঁতে দেওয়া যেতে পারে, সাবমেরিন ক্যাবল রুটে ইনস্টল করা হয়েছে, অথবা গতিশীল অফশোর অ্যাপ্লিকেশনে স্থাপন করা হয়, সমুদ্রের জলের ক্ষয় থেকে চমৎকার প্রতিরোধের সাথে, হাইড্রোস্ট্যাটিক চাপ, এবং যান্ত্রিক চাপ.

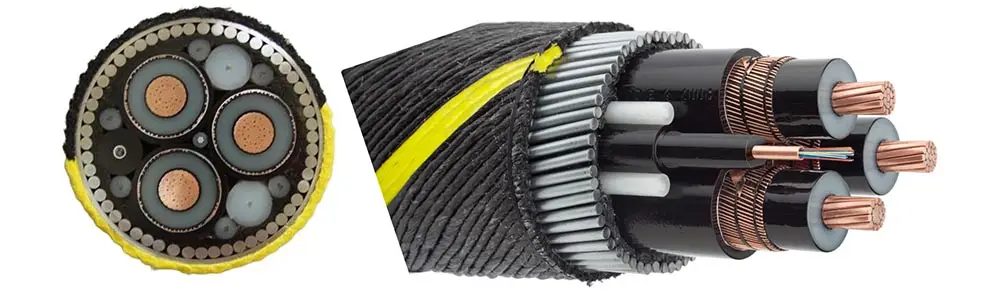

নির্মাণ
- কন্ডাক্টর: জল-অবরোধ তামা (কু, ক্লাস 2/5 আটকে)
- কন্ডাক্টর স্ক্রিন: আধা-পরিবাহী বহির্মুখী স্তর
- নিরোধক: ক্রস-লিঙ্কড পলিথিন (এক্সএলপিই)
- নিরোধক পর্দা: আধা-পরিবাহী বহির্মুখী স্তর
- জল-অবরোধকারী স্তর: আধা-পরিবাহী জল-ব্লকিং টেপ (SWR-T)
- অপটিক্যাল ফাইবার ইউনিট: একক-মোড অপটিক্যাল ফাইবার (এসএমএফ, G.652D/G.655) তারের কোর মধ্যে একত্রিত
- ফিলার: জল-অবরুদ্ধ ফিলার যৌগ
- অভ্যন্তরীণ আস্তরণের: এক্সট্রুড পলিমার স্তর
- সীসা খাপ (এলএস): প্রাথমিক জল এবং গ্যাস বাধা জন্য ক্রমাগত সীসা খাদ খাদ
- আধা-পরিবাহী PE খাপ: এক্সট্রুড আধা-পরিবাহী পলিথিন স্তর
- বর্ম: একক/ডাবল তারের আর্মার (SWA/DA, ইস্পাত বা অ্যালুমিনিয়াম খাদ)
- বাইরের খাপ: উচ্চ ঘনত্বের পলিথিন (এইচডিপিই) সামুদ্রিক পরিবেশ সুরক্ষার জন্য
- মূল শনাক্তকরণ: IEC মান অনুযায়ী রঙ-কোডেড পাওয়ার কোর এবং ফাইবার ইউনিট
বৈশিষ্ট্য
- ভোল্টেজ রেটিং: 64/110(126) কেভি, 127/220(245) কেভি (পর্যন্ত কাস্টমাইজযোগ্য 500 কেভি)
- তাপমাত্রা রেটিং:
- কন্ডাক্টর অপারেটিং: 90°সে (একটানা)
- শর্ট সার্কিট: 250°সে (সর্বোচ্চ 5 সেকেন্ড)
- জল প্রতিরোধের: সম্পূর্ণ অনুদৈর্ঘ্য এবং রেডিয়াল জল-অবরুদ্ধ নকশা
- যান্ত্রিক শক্তি: 3000m পর্যন্ত গভীর-সমুদ্র ইনস্টলেশনের জন্য উপযুক্ত
- জারা প্রতিরোধের: এইচডিপিই বাইরের খাপ সমুদ্রের জল প্রতিরোধী, সামুদ্রিক জীব, এবং রাসায়নিক আক্রমণ
- অপটিক্যাল কর্মক্ষমতা: কম টেনশন, দীর্ঘ পথ যোগাযোগের জন্য উচ্চ ব্যান্ডউইথ
- নমনীয়তা: ন্যূনতম নমন ব্যাসার্ধ ≥ 15–20 × তারের বাইরের ব্যাস (বর্ম ধরনের উপর নির্ভর করে)
স্ট্যান্ডার্ডস
- আইইসি 60840: থেকে রেট ভোল্টেজ জন্য extruded নিরোধক এবং তাদের আনুষাঙ্গিক সঙ্গে পাওয়ার তারের 30 কেভি (Uₘ = 36 কেভি) পর্যন্ত 150 কেভি (Uₘ = 170 কেভি)
- আইইসি 62067: এক্সট্রুড ইনসুলেশন সহ পাওয়ার ক্যাবল এবং উপরে রেট করা ভোল্টেজের জন্য তাদের আনুষাঙ্গিক 150 কেভি (Uₘ = 170 কেভি)
- আইইসি 60794: অপটিক্যাল ফাইবার তারের
- IT-T G.652/G.655: একক-মোড অপটিক্যাল ফাইবারের বৈশিষ্ট্য
- আইএসও/আইইসি 17025: পরীক্ষা এবং ক্রমাঙ্কন পরীক্ষাগার দক্ষতা
- ICEA S-97-682: সাবমেরিন পাওয়ার তারের মান (উত্তর আমেরিকার বাজার)
মাঝারি ভোল্টেজ (এমভি) সাবমেরিন পাওয়ার/অপটিক্যাল কম্পোজিট কেবল
এমভি সাবমেরিন পাওয়ার/অপটিক্যাল কম্পোজিট কেবলগুলি মাঝারি-ভোল্টেজ পাওয়ার ট্রান্সমিশন এবং অফশোর এবং সাবসিয়ার পরিবেশে একযোগে অপটিক্যাল যোগাযোগের জন্য ডিজাইন করা হয়েছে.
