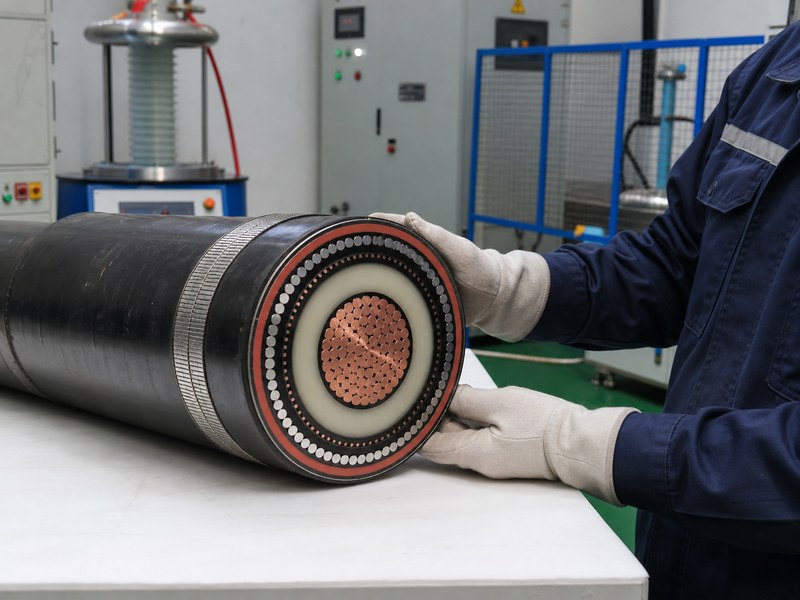

MV 케이블 부분방전 테스트 공극 내부의 작은 전기 방전을 감지하는 데 사용되는 공장 절연 품질 검사입니다., 인터페이스, 스크린, 관절, 또는 중압 케이블이 공장에서 출고되기 전에 결함이 발생함. XWA 전원용 & 케이블, 이 테스트의 값은 장식용 인증서 라인이 아닙니다.. XLPE 단열재 시스템 여부를 판단하는 방법입니다., 지휘자 스크린, 절연 스크린, 금속 스크린, 케이블 끝 준비는 적용된 테스트 전압 하에서 전기적으로 안정적으로 유지됩니다..
중압 케이블은 육안 검사를 통과할 수 있습니다., 치수 검사, 절연 시스템 내부의 약점을 숨기면서 도체 저항 측정. 부분방전, 흔히 PD로 줄여서 부른다, 이는 절연 간격을 완전히 메우지 못하는 국부적인 전기적 응력을 나타내기 때문에 중요합니다.. 방전은 매우 작을 수 있습니다, 그러나 반복적인 활동은 절연성을 약화시키고 장기적인 서비스 신뢰도를 감소시킬 수 있습니다.. 이것이 바로 PD 검토가 MV 케이블의 심각한 릴리스 체크포인트로 취급되는 이유입니다., 특히 10 kV, 11 kV, 15 kV, 22 kV, 33 kV, 그리고 35 kV 프로젝트 케이블.
XWA가 부분 방전을 절연 품질 신호로 취급하는 이유
MV 케이블의 경우, 절연 시스템은 조정된 전기 구조로 작동합니다.. 도체가 부하를 운반한다, 도체 스크린은 도체 표면의 전기장을 평활화합니다., XLPE 절연체는 작동 전압을 견딥니다., 절연 스크린은 외부 전기장을 제어합니다., 금속 스크린은 충전 전류 및 고장 전류에 대해 정의된 경로를 제공합니다.. 하나의 인터페이스가 안정적이지 않은 경우, 전기장은 작은 영역에 집중될 수 있습니다.
부분 방전 테스트는 배송 전에 사용되는 유일한 테스트가 아닙니다.. 도체 저항 옆에 위치, 내전압, 치수검사, 화면 연속성, 외장 검사, 및 서류 검토. 외부에서는 보이지 않는 결함까지 청취한다는 점이 특별한 가치입니다.. 깨끗한 PD 결과는 케이블 코어가 생산되었다는 확신을 더 강하게 줍니다., 처리, 종료됨, 최종 테스트를 위해 올바르게 준비했습니다..
XWA는 절연 균일성과 화면 품질이 중요한 압출 MV 케이블을 가장 중요하게 생각하는 PD를 사용합니다.. 이 테스트는 다음과 같은 제품을 지원합니다. 고압 전원 케이블 그리고 프로젝트별 전압 등급은 다음과 같습니다. 33kV 케이블. 또한 다음과 같은 기술 기사도 지원합니다. IEC 60502-2 중압 케이블용, PD 테스트는 압출형 고압 케이블에 대한 광범위한 표준 및 품질 관리 대화의 일부이기 때문입니다..
MV 케이블 내부의 부분 방전의 의미
부분 방전은 도체 사이 또는 도체와 스크린 사이의 절연체를 부분적으로만 연결하는 국부적인 전기 방전입니다.. 가스가 채워진 공극에서 발생할 수 있음, 인터페이스를 따라, 날카로운 화면 불규칙으로, 거의 오염됨, 또는 실험실 테스트 중 제대로 준비되지 않은 케이블 끝 주변. 케이블 생산 중, 실용적인 질문은 간단합니다: 전압 스트레스가 가해질 때 절연 시스템이 충분히 조용하게 유지됩니까??
대답은 케이블과 측정 설정에 따라 다릅니다.. 실험실 PD 결과는 케이블 품질에 의해 영향을 받을 수 있습니다., 종료 품질, 배경 소음, 접지, 테스트 전압 파형, 교정 방법, 외부 간섭으로부터 실제 케이블 방전을 분리하는 운영자의 능력. 이것이 신뢰할 수 있는 PD 테스트가 숫자에만 국한되지 않는 이유입니다.. 교정을 통해 통제된 절차입니다., 깨끗한 종단, 안정적인 접지, 추적 가능한 기록.
측정 원리는 일반적으로 다음과 관련됩니다. IEC 60270 부분방전 측정. MV 케이블 구성 및 테스트 요구 사항도 IEC와 함께 고려됩니다. 60502-2 해당되는 경우. 실제로, 엔지니어링 팀은 프로젝트 사양을 읽어야 합니다., 전압 정격을 확인하세요, 출시 전에 합의된 수락 규칙을 적용합니다..
PD 위험이 일반적으로 시작되는 곳
PD는 케이블 내부의 무작위 마법이 아닙니다.. 일반적으로 작은 불연속성으로 인해 국부적인 전기 응력이 주변 매체의 강도를 초과하는 경우에 나타납니다.. 아래 표에는 일반적인 공장 및 애플리케이션 관련 위험 지점이 요약되어 있습니다.. 동일한 개념이 압출 제어를 안내해야 하기 때문에 문구는 의도적으로 실용적입니다., 샘플 준비, 테스트, 및 배송 검토.
| 가능한 PD 소스 | 왜 중요한가요? | 공장주의 포인트 |
|---|---|---|
| XLPE 단열재에 공백이 있음 | 작은 가스 공간은 고체 절연체보다 유전 강도가 낮습니다.. | 압출 청결도, 재료 건조, 공정 안정성, 및 단열검사. |
| 고르지 않은 도체 스크린 | 날카롭거나 울퉁불퉁한 화면 표면은 전기장을 집중시킬 수 있습니다.. | 스크린 압출 품질, 부드러운 인터페이스, 화합물 선택, 및 층 접착. |
| 층간 오염 | 입자는 현장 분포를 방해하고 국지적 방전을 시작할 수 있습니다.. | 깨끗한 자재 취급, 폐쇄적인 생산 관리, 및 샘플 검사. |
| 손상된 절연 스크린 | 화면 결함으로 인해 전압을 인가하는 동안 국부적인 스트레스가 발생할 수 있음. | 조심스럽게 다루기, 제어된 스트리핑, 그리고 올바른 샘플 최종 준비. |
| 불량한 테스트 종료 | 케이블 본체가 허용 가능한 경우에도 테스트 끝부분이 방전될 수 있습니다.. | 깔끔한 종단, 스트레스 조절, 적절한 연면 거리, 그리고 반복적인 설정 검토. |
| 외부 소음 | 회로가 제어되지 않으면 노이즈가 케이블 PD로 오인될 수 있습니다.. | 구경 측정, 차폐, 접지, 배경 측정, 및 파형 검토. |
PD 테스트가 출하 릴리스에 어떻게 적용되는지
선적 전, XWA는 부분 방전 테스트를 고립된 이벤트로 처리하지 않습니다.. 릴리스 시퀀스의 일부입니다.. 케이블 코어가 이미 도체 준비를 통과했습니다., 삼중 압출, 경화, 냉각, 스크린 애플리케이션, 금속 스크린 또는 테이프 프로세스, 침구, 지정된 경우 장갑, 외장, 마킹, 그리고 드럼 와인딩. 각 단계는 최종 단열 시스템에 다른 방식으로 영향을 미칩니다..
PD 단계는 일반적으로 고전압 일상 테스트를 위해 케이블이 준비된 후에 나타납니다.. 테스트 회로는 안정적이어야 합니다.. 케이블 끝은 깨끗하고 적절하게 마무리되어야 합니다.. 금속 스크린은 올바르게 연결되어야 합니다.. 인가전압은 지정된 방법을 따라야 합니다.. 의미 있는 측정을 하기 전에 교정을 완료해야 합니다.. 이러한 상황이 통제되지 않을 때, 테스트는 유용한 품질 확인 대신 시끄러운 데모가 됩니다..
일반적인 공장 검토 순서
- 케이블 식별 확인, 정격 전압, 도체 크기, 길이, 드럼 번호, 및 프로젝트 사양.
- 적용규격 검토, 테스트 전압, 측정 방법, 및 수락 요구 사항.
- 테스트 설정에 적합한 깨끗한 피복 제거 및 응력 제어 조치로 케이블 끝을 준비합니다..
- 도체 연결, 금속 스크린, 테스트 회로에 따른 접지점 및 접지점.
- 최종 판단 전 PD 측정 시스템을 교정하고 배경 소음을 기록합니다..
- 합의된 테스트 절차에 따라 전압을 적용하고 안정적인 조건에서 PD 동작을 관찰합니다..
- 결과를 기록하세요, 그것을 수용 규칙과 비교하라, 테스트 기록을 배송 파일에 첨부하세요..
PD 측정은 민감하기 때문에 이 순서가 중요합니다.. 종단이 약하거나 접지가 불량하면 케이블 본체 외부로 방전이 발생할 수 있습니다.. 시험팀이 외부 방전과 케이블 본체 방전을 분리하지 않는 경우, 결과적으로 불필요한 거부가 발생하거나, 더 나쁜, 거짓된 자신감. 통제된 공장 방식은 두 가지 위험을 모두 줄여줍니다..
PD 결과에는 공학적 해석이 필요합니다., 단순한 합격 표시가 아닌
PD 보고서에는 일반적으로 단일 값 이상이 포함됩니다.. 테스트된 케이블을 식별해야 합니다., 테스트 전압, 배경 조건, 교정 참조, 측정 결과, 날짜, 장비 또는 테스트 회로 참조, 책임있는 검사 기록. 프로젝트 사양에서 증인 테스트를 요청하는 경우, 동일한 정보는 제3자가 검토할 수 있을 만큼 명확해야 합니다..
가장 흔한 실수는 PD를 맥락 없이 보편적인 숫자로 취급하는 것입니다.. 판독값은 전압 등급으로 평가되어야 합니다., 기준, 케이블 길이, 테스트 환경, 그리고 배경 소음. 한 공장에는 저소음 차폐실이 있을 수 있습니다., 다른 사람은 다른 레이아웃을 사용할 수 있습니다. 동일한 케이블 유형이라도 길이가 길면 다른 테스트 처리가 필요할 수 있습니다., 핵심 구조, 금속 스크린, 갑옷, 또는 터미널 준비 변경.
| 기록항목 | 파일에 표시되어야 하는 이유 | XWA가 출시 전에 확인하는 사항 |
|---|---|---|
| 케이블 식별 | 결과를 정확한 드럼 및 사양에 연결. | 모델, 전압, 도체 크기, 길이, 드럼 번호. |
| 적용규격 | 테스트 방법 및 승인 기준을 정의합니다.. | IEC 60502-2, 프로젝트 사양, 또는 합의된 계약 요구 사항. |
| 테스트 전압 | PD 동작은 전압 스트레스와 연관되어야 합니다.. | 인가전압, 지속, 그리고 지정된 순서. |
| 교정 및 배경 | 시스템 노이즈로부터 케이블 신호를 분리합니다.. | 교정 기록 및 안정적인 배경 수준. |
| 관찰된 PD 값 또는 동작 | 방전이 허용된 조건 내에서 유지되는지 여부를 표시합니다.. | 측정 결과 및 작업자 검토. |
| 출시 결정 | 테스트 데이터를 출하 관리와 연결. | 합격 상태, 보류 상태, 재시험 요구 사항, 아니면 시정조치. |
낮은 PD 결과가 증명할 수 있는 것, 그리고 증명할 수 없는 것
낮은 PD 결과는 테스트된 케이블 샘플 또는 완성된 길이가 테스트 조건에서 적절하게 거동했다는 유용한 증거입니다.. 압출 품질에 대한 자신감을 지원합니다., 화면 부드러움, 단열 청결도, 및 테스트 종료 준비. 또한 배송 전에 프로젝트 파일에 명확한 기술 기록을 제공합니다..
하지만, PD 테스트는 올바른 케이블 선택을 대체하지 않습니다., 설치 디자인, 접합 품질, 벤딩 제어, 당김 장력 조절, 스토리지 관리, 또는 설치 후 시운전 테스트. 케이블은 강력한 테스트 기록을 가지고 공장에서 출고될 수 있지만 드럼 취급 불량으로 인해 여전히 손상될 수 있습니다., 과도한 측벽 압력, 잘못된 당김, 또는 자격이 없는 액세서리. 공장 PD 테스트는 품질 관문입니다, 이후의 모든 프로젝트 조건이 정확할 것이라는 보장은 없습니다..
이러한 구별은 엔지니어링 커뮤니케이션에 중요합니다.. 책임 있는 공장에서는 PD 테스트를 마케팅 슬로건으로 사용하지 않습니다.. PD 데이터를 재료 관리와 함께 사용합니다., 생산 기록, 치수검사, 전압 테스트, 포장 확인, 및 서류 검토. 그 결과 MV 케이블을 국제 프로젝트에 출시하기 위한 보다 완벽한 기반이 되었습니다..
케이블 설계가 PD 감도에 미치는 영향
MV 케이블 설계로 PD 위험 제어 방식이 변경됨. 구리 와이어 스크린이 있는 단일 코어 케이블은 3코어 외장 케이블과 다르게 동작합니다.. 소형 도체에는 특히 부드러운 도체 스크린 압출이 필요할 수 있습니다.. 방수 테이프가 부착된 케이블은 인터페이스를 신중하게 제어해야 합니다.. 직접 매설을 사용하는 프로젝트에는 갑옷과 외장 강도가 필요할 수 있습니다., 그러나 갑옷은 약한 절연 인터페이스를 수정하지 않습니다. 각 디자인 레이어에는 고유한 역할이 있습니다..
| 디자인 요소 | PD 관련성 | 엔지니어링 노트 |
|---|---|---|
| 도체 모양 및 소형화 | 내부 화면의 전기장 평활도에 영향을 줍니다.. | 진원도 및 스크린 접착력은 현장 집중을 줄이는 데 도움이 됩니다.. |
| 도체 스크린 | 도체 주위에 부드러운 경계를 만듭니다.. | 불규칙한 화면 표면은 스트레스 포인트가 될 수 있습니다.. |
| XLPE 단열재 | MV 동작을 위한 주 유전체층. | 깔끔한 압출과 안정적인 경화가 PD 성능의 핵심입니다.. |
| 절연 스크린 | 단열재 표면의 자기장을 제어합니다.. | 벗기거나 취급하는 동안 손상되면 테스트 결과가 왜곡될 수 있습니다.. |
| 금속 스크린 | 전기 차폐 및 고장 전류 경로 제공. | 테스트 및 작동 중 연결 품질이 중요합니다.. |
| 갑옷과 칼집 | 기계적 및 환경적 스트레스로부터 보호. | 케이블을 보호하지만 절연 품질 관리를 대체하지는 않습니다.. |
PD 테스트가 특히 중요해지는 경우
부분 방전 검토는 대부분의 MV 케이블 릴리스 프로그램에 유용합니다., 하지만 일부 상황에는 특별한 주의가 필요합니다. 긴 내보내기 길이, 중요한 유틸리티 피더, 산업 플랜트 전력 분배, 광산 공급, 재생 가능 에너지 변전소, 입회 테스트가 포함된 프로젝트는 모두 추적 가능한 단열 기록에 대한 수요가 높아집니다.. 사양에서 엄격한 IEC를 요구하는 경우에도 동일하게 적용됩니다., 국가의, 또는 프로젝트별 품질 문서.
PD 테스트는 케이블의 설계가 복잡한 경우에도 유용합니다.: 기갑 MV 전원 케이블, 방수 케이블, 구리선 차폐 케이블, 납 피복 케이블, 또는 멀티 코어 MV 케이블. 복잡성이 자동으로 더 높은 위험을 의미하지는 않습니다., 하지만 인터페이스 수와 처리 단계가 늘어납니다.. 각 인터페이스는 생산을 통해 제어되고 검사를 통해 확인되어야 합니다..
PD 테스트에 대한 일반적인 오해
오해 하나: 눈에 보이는 결함이 없다는 것은 절연 위험이 없다는 것을 의미합니다.. 외피에서는 많은 절연 결함을 볼 수 없습니다.. 육안검사가 필요합니다, 하지만 전기 테스트를 대체할 수는 없습니다..
오해 2: PD 신호가 있으면 케이블 본체에 결함이 있음을 의미합니다.. 외부 소음, 접지 불량, 불완전한 테스트 종료로 인해 신호가 생성될 수 있습니다.. 공장은 출시 결정을 내리기 전에 원인을 조사해야 합니다..
오해 3: PD 시험은 내전압 시험과 동일합니다.. 내력 테스트는 정의된 조건에 대해 절연체가인가 전압을 견딜 수 있는지 확인합니다.. PD 측정은 국부적인 방전 활동을 찾습니다.. 두 수표는 관련되어 있지만 다른 질문에 대한 답변입니다..
오해 4: 좋은 PD 결과로 설치 위험 제거. 배송 후 설치 손상이 발생할 수 있습니다.. 굽힘 반경, 긴장을 당기는, 보관 조건, 부속품, 시운전은 여전히 중요합니다.
PD 요구 사항이 있는 MV 케이블을 견적하거나 제조하기 전에 XWA가 확인하는 정보
프로젝트에 PD 기록이 필요한 경우, 생산이 시작되기 전에 케이블 사양이 명확해야 합니다.. 공장에서 전압 레벨을 확인해야 하므로 모호한 테스트 요구 사항으로 인해 출시가 지연될 수 있습니다., 기준, 테스트 값, 보고서 형식, 증거 마련, 및 문서 언어. XWA는 일반적으로 엔지니어링 검토 전에 다음 세부 사항을 확인합니다.:
- 정격전압, ~와 같은 6/10 kV, 8.7/15 kV, 12/20 kV, 18/30 kV, 또는 26/35 kV.
- 도체 재료, 도체 크기, 스트랜드 클래스, 및 코어 수.
- 단열재, 일반적으로 MV 전원 케이블의 경우 XLPE.
- 도체 스크린 및 절연 스크린 요구 사항.
- 메탈릭 스크린 유형, 화면 영역, 오류 전류 요구 사항, 그리고 접지 기대.
- 방어구 종류, 외장재, 해당되는 경우 난연성 또는 저연소 요구 사항.
- 적용규격, 프로젝트 사양, 및 검사 계획.
- 필수 정기 테스트, 샘플 테스트, 유형 테스트 문서, 및 PD 보고서 형식.
- 드럼 길이, 포장방법, 목적지 포트, 그리고 제3자 증인 요구 사항.
명확한 데이터는 엔지니어링 팀이 올바른 케이블을 설계하고 올바른 릴리스 문서를 준비하는 데 도움이 됩니다.. 또한 일반적인 수출 문제를 방지합니다.: 케이블이 물리적으로 정확함, 그러나 요청한 테스트 문서가 충분히 일찍 정의되지 않았습니다.. MV 프로젝트의 경우, 기술 문서는 제품의 일부로 처리되어야 합니다..
공장 결론
MV 케이블 부분 방전 테스트는 엔지니어링 제어 지점으로 처리될 때 가장 유용합니다., 일반적인 마케팅 주장이 아닌. 지정된 테스트 조건에서 절연 시스템이 전기적으로 안정적인지 확인합니다.. 또한 생산 품질을 연결하는 데 도움이 됩니다., 재료의 청결함, 화면 제어, 시험 준비, 추적 가능한 하나의 기록으로 배송 및 발송.
XWA 전원용 & 케이블, 강력한 MV 케이블 릴리스 파일에는 케이블 디자인이 포함되어야 합니다., 적용 가능한 표준, 정기 테스트 결과, 필요한 경우 PD 검토, 포장 기록, 및 검사 서류. 이 접근 방식은 케이블을 배송하고 설치하기 전에 프로젝트 팀에게 보다 명확한 기술 기반을 제공합니다..
FAQ
모든 MV 케이블 주문에 부분 방전 테스트가 필요합니까??
PD 테스트는 케이블 표준에 따라 다릅니다., 전압 등급, 프로젝트 사양, 및 검사 계획. 압출 MV 케이블용, IEC와 일반적으로 논의됩니다. 60502-2 관련 요구 사항 및 프로젝트 품질 문서.
케이블 대신 테스트 설정에서 부분 방전이 발생할 수 있습니까??
예. 불량한 종료, 외부 소음, 약한 접지, 부적합한 간격으로 인해 신호가 발생할 수 있습니다.. 케이블 본체를 판단하기 전에 교정 및 배경 잡음 검토가 필요합니다..
PD 테스트를 통과하면 나중에 케이블이 고장나지 않는다는 의미입니까??
아니요. 통과된 공장 PD 테스트는 테스트 조건 하에서 절연 품질을 뒷받침합니다.. 나중에 잘못된 보관으로 인해 손상이 발생할 수 있습니다., 당기는, 굽힘, 접합, 액세서리 선택, 또는 시운전 오류.
PD 위험과 가장 관련이 있는 케이블 레이어는 무엇입니까??
지휘자 스크린, XLPE 단열재, 절연 스크린, 금속 스크린 인터페이스, 테스트 종료 준비는 전기장 제어 및 국부적 응력 집중에 영향을 미치기 때문에 특히 중요합니다..
