20kVケーブル用 12/20(24)kV配電プロジェクト
20kVケーブル XWA の 12/20(24)変電所向けの kV XLPE 遮蔽構造, 産業用フィーダー, 再生可能エネルギー収集システムと地下配電ネットワーク.
XWA 20kV ケーブル
20kVケーブル 正式には U と表記される IEC 電圧クラスに対応します。0/U(1つ) = 12/20(24)kV. 一部の市場では、同じ電圧クラスを 22kV ケーブルと呼ぶこともあります, 地域の配送ネットワークに応じて.
XWA は、銅またはアルミニウム導体を備えたこの XLPE シールド中電圧ケーブルを供給します, 単芯または三芯構造, 銅テープまたは銅線スクリーン, オプションの装甲とPVC, プロジェクト仕様に従った PE または LSZH シース材料.
電圧クラス
12/20(24)kV 20 kVと 22 IEC指向の仕様に基づくkV高圧配電システム.
施工範囲
銅またはアルミニウム導体の単芯および三芯ケーブル, 遮蔽された XLPE 断熱材とルート固有のシースまたは外装.
プロジェクトの使用
変電所, 産業用フィーダー, 市町村分布, 再生可能エネルギーの収集と地中ケーブルルート.

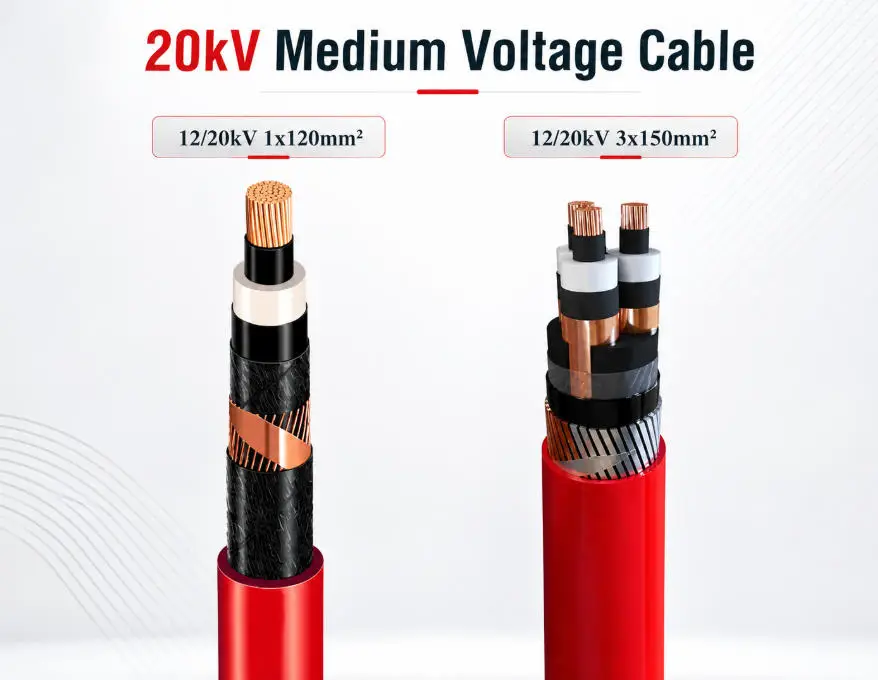

20kV XLPE ケーブルの構造
典型的な 12/20(24)kV 中電圧ケーブルには圧縮導体が含まれています, 導体スクリーン, XLPE絶縁体, 断熱スクリーン, 金属スクリーン, 寝具またはセパレーター層, オプションの装甲と外装. XWA は、最終層設計をコア構造および設置ルートに適合させます.
| 層 | 共通構造 |
|---|---|
| 導体 | 銅またはアルミニウム, クラス 2 撚り圧縮導体 |
| 断熱システム | 導体スクリーン, XLPE断熱材と断熱スクリーン |
| 金属スクリーン | 導通設計の銅テープスクリーンまたは銅線スクリーン |
| アーマーオプション | SWA, コアの種類とプロジェクトのルートに応じたSTAまたはAWA |
| アウターシース | PVC, PE, MDPE, HDPE または LSZH が指定されている場合 |
20kVケーブルの技術データ
以下のデータは、 推奨参考データ 共通の 12/20(24)kV XLPE シールド付き MV ケーブル構造 IEC 60502-2. XWA は承認されたケーブルスケジュールを通じて最終製造データを確認します, 設置条件とプロジェクトの仕様.
単芯 20kV ケーブルの参考データ
| サイズ | 直流抵抗20℃ (オーム/キロ) | 絶縁 (mm) | 約. の (mm) | 約. 重さ (kg/km) | 空気電流容量 30C (あ) | グランド電流値 20C (あ) |
|---|---|---|---|---|---|---|
| 1 × 50/16 | 0.387 | 5.5 | 29 | 1150 | 239 | 222 |
| 1 × 70/16 | 0.268 | 5.5 | 31 | 1350 | 297 | 271 |
| 1 × 95/16 | 0.193 | 5.5 | 32 | 1650 | 361 | 323 |
| 1 × 120/16 | 0.153 | 5.5 | 34 | 1900 | 416 | 367 |
| 1 × 150/25 | 0.124 | 5.5 | 35 | 2250 | 470 | 409 |
| 1 × 185/25 | 0.0991 | 5.5 | 37 | 2600 | 538 | 461 |
| 1 × 240/25 | 0.0754 | 5.5 | 40 | 3200 | 634 | 532 |
| 1 × 300/25 | 0.0601 | 5.5 | 42 | 3900 | 718 | 594 |
| 1 × 400/35 | 0.0470 | 5.5 | 45 | 4750 | 829 | 671 |
3 芯 20kV ケーブルの参考データ
| サイズ | 直流抵抗20℃ (オーム/キロ) | 絶縁 (mm) | 約. の (mm) | 約. 重さ (kg/km) | 空気電流容量 30C (あ) | グランド電流値 20C (あ) |
|---|---|---|---|---|---|---|
| 3 × 35 | 0.524 | 5.5 | 56-62 | 2600-3300 | 135-160 | 145-170 |
| 3 × 50 | 0.387 | 5.5 | 60-68 | 3300-4100 | 160-190 | 170-200 |
| 3 × 70 | 0.268 | 5.5 | 66-74 | 4300-5300 | 195-230 | 205-245 |
| 3 × 95 | 0.193 | 5.5 | 72-82 | 5600-6800 | 235-280 | 245-295 |
| 3 × 120 | 0.153 | 5.5 | 78-88 | 6800-8200 | 270-320 | 280-335 |
| 3 × 150 | 0.124 | 5.5 | 84-96 | 8200-9800 | 305-365 | 315-380 |
| 3 × 185 | 0.0991 | 5.5 | 92-104 | 9800-11800 | 350-420 | 360-430 |
| 3 × 240 | 0.0754 | 5.5 | 104-118 | 12500-15000 | 410-495 | 420-510 |
用途とルート条件
XWA は中圧配電フィーダ用にこの電圧クラスを製造しています, 変電所, 産業用電力取入口, 風力および太陽光収集回路, マイニング流通ルート, 地方自治体の地下ネットワークとダクトまたはトレイの設置.
より大きな導体サイズ, 熱間隔と接合の設計は単芯ケーブルを指すことが多い. コンパクトなルート, 短いラン, 複合ケーブル処理が必要な屋内変電所や設備では、多くの場合 3 芯ケーブルが使用されます。.
地下または濡れたルートの状況では、PE シースと防水オプションが必要になる場合があります. 煙とハロゲンの性能要件を含むプロジェクトでは、LSZH シースを指定できます.
関連する MV ケーブルのページ
よくある質問
12/20kVケーブルとは?
20kV ケーブルは、定格電圧 U0/U を持つ中電圧電力ケーブルです。(1つ) の 12/20(24)kV. 配電システム, 変電所, 産業用フィーダと再生可能エネルギー収集ルートはこの電圧クラスを使用します.
12/20kVは20kVケーブルと同じですか?
多くの IEC ベースの市場で, 12/20(24)kV は、一般的な市場名の背後にある正式な電圧指定です。. 一部のプロジェクトでは、この電圧クラスの市場名として 22kV ケーブルも使用されています。.
12/20kV XLPE ケーブルに適用される規格はどれですか?
IEC 60502-2 通常、この電圧範囲の押出絶縁の中電圧電力ケーブルをカバーします。. プロジェクト仕様には、地域の公共事業の要件も含めることができます, 国家規格または追加の試験文書.
このケーブルは単芯ですか、それとも三芯ですか?
はい. XWA は、シングルコアおよび 3 コア構造でこの電圧クラスを供給します。. 商用フィーダやより大きな導体サイズでは、単芯ケーブルが使用されることがよくあります, 一方、コンパクトなルート レイアウトでは 3 芯ケーブルが使用されることがよくあります.
この電圧クラスで一般的な導体サイズはどれですか?
一般的な銅またはアルミニウムの導体サイズには、多くのプロジェクト スケジュールに対応する 35mm2 ～ 400mm2 が含まれます, 構造に応じてさらに大きなサイズも可能, 定格電流と設置条件.
このケーブルは外装できますか?
はい. ルート設計には鋼線装甲を含めることができます, 機械的保護が重要な場合はスチールテープアーマーまたはアルミニウムワイヤーアーマー. アーマーの選択はシングルコアか 3 コア構造によって決まります, 故障電流設計と設置ルート.
XWA はこの電圧クラスのケーブル データをどのように準備するか?
XWA がケーブル構造を準備します, 寸法データ, 電流定格に関する議論, 確認された電圧クラスに従ったドラムスケジュールとテスト文書, 導体材料, コア数, 画面デザイン, 鎧, シースと取付ルート.
20kV ケーブルについては XWA にお問い合わせください
XWAは電圧クラスに関するプロジェクトオファーを準備しています, 導体材料, コア構造, 画面タイプ, 鎧, シースのデザイン, ドラムの長さと必要な規格.
電圧: 12/20(24)kV 通称: 20kVケーブル / 22kVケーブル 標準: IEC 60502-2 プロジェクト仕様書
