15kVケーブル用 8.7/15(17.5)kV配電プロジェクト
15kVケーブル XWA の 8.7/15(17.5)変電所向けの kV XLPE 遮蔽構造, 産業用フィーダー, 再生可能エネルギー収集システムと地下配電ネットワーク.
XWA 15kV ケーブル
15kVケーブル 正式には U と表記される IEC 電圧クラスに対応します。0/U(1つ) = 8.7/15(17.5)kV. 一部の市場では、13.8kV と 15kV の配電システムで同じ電圧クラスが使用されます。.

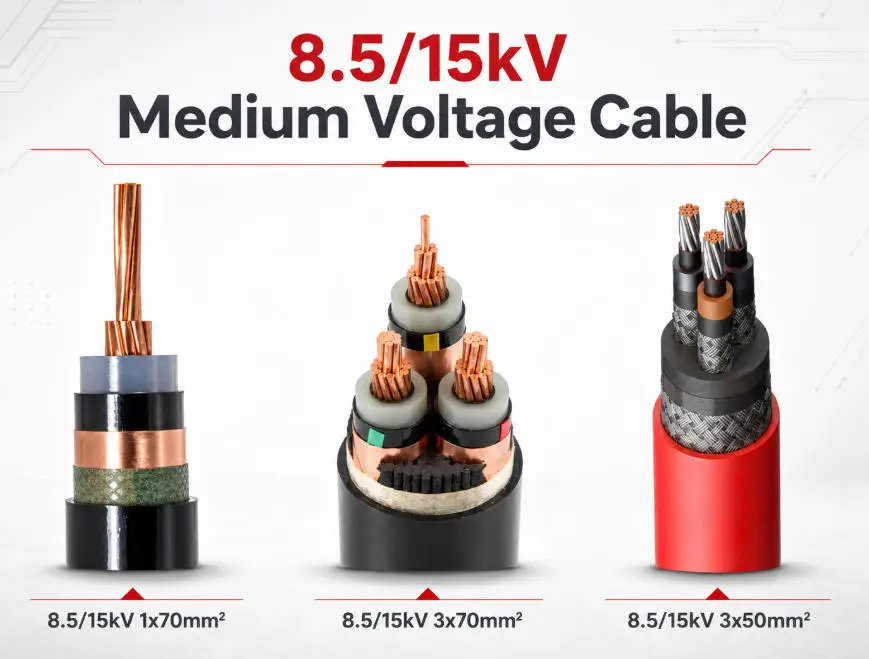

XWA は、銅またはアルミニウム導体を備えたこの XLPE シールド中電圧ケーブルを供給します, 単芯または三芯構造, 銅テープまたは銅線スクリーン, オプションの装甲とPVC, プロジェクト仕様に従った PE または LSZH シース材料.
電圧クラス
8.7/15(17.5)kV 13.8 kVと 15 IEC指向の仕様に基づくkV高圧配電システム.
施工範囲
銅またはアルミニウム導体の単芯および三芯ケーブル, 遮蔽された XLPE 断熱材とルート固有のシースまたは外装.
プロジェクトの使用
変電所, 産業用フィーダー, 市町村分布, 再生可能エネルギーの収集と地中ケーブルルート.
15kV XLPE ケーブルの構造
典型的な 8.7/15(17.5)kV 中電圧ケーブルには圧縮導体が含まれています, 導体スクリーン, XLPE絶縁体, 断熱スクリーン, 金属スクリーン, 寝具またはセパレーター層, オプションの装甲と外装. XWA は、最終層設計をコア構造および設置ルートに適合させます.
| 層 | 共通構造 |
|---|---|
| 導体 | 銅またはアルミニウム, クラス 2 撚り圧縮導体 |
| 断熱システム | 導体スクリーン, XLPE断熱材と断熱スクリーン |
| 金属スクリーン | 導通設計の銅テープスクリーンまたは銅線スクリーン |
| アーマーオプション | SWA, コアの種類とプロジェクトのルートに応じたSTAまたはAWA |
| アウターシース | PVC, PE, MDPE, HDPE または LSZH が指定されている場合 |
15kVケーブルの技術データ
以下のデータは、 推奨参考データ 共通の 8.7/15(17.5)kV XLPE シールド付き MV ケーブル構造 IEC 60502-2. XWA は承認されたケーブルスケジュールを通じて最終製造データを確認します, 設置条件とプロジェクトの仕様.
単芯 15kV ケーブルの参考データ
| サイズ | 直流抵抗20℃ (オーム/キロ) | 絶縁 (mm) | 約. の (mm) | 約. 重さ (kg/km) | 空気電流容量 30C (あ) | グランド電流値 20C (あ) |
|---|---|---|---|---|---|---|
| 1 × 35/16 | 0.524 | 4.5 | 26 | 920 | 198 | 188 |
| 1 × 50/16 | 0.387 | 4.5 | 27 | 1100 | 237 | 221 |
| 1 × 70/16 | 0.268 | 4.5 | 29 | 1300 | 295 | 270 |
| 1 × 95/16 | 0.193 | 4.5 | 30 | 1580 | 359 | 322 |
| 1 × 120/16 | 0.153 | 4.5 | 32 | 1830 | 414 | 365 |
| 1 × 150/25 | 0.124 | 4.5 | 33 | 2160 | 471 | 410 |
| 1 × 185/25 | 0.0991 | 4.5 | 35 | 2520 | 537 | 459 |
| 1 × 240/25 | 0.0754 | 4.5 | 38 | 3100 | 633 | 530 |
| 1 × 400/35 | 0.0470 | 4.5 | 43 | 4650 | 828 | 668 |
3 芯 15kV ケーブルの参考データ
| サイズ | 直流抵抗20℃ (オーム/キロ) | 絶縁 (mm) | 約. の (mm) | 約. 重さ (kg/km) | 空気電流容量 30C (あ) | グランド電流値 20C (あ) |
|---|---|---|---|---|---|---|
| 3 × 35 | 0.524 | 4.5 | 52-58 | 2350-3000 | 138-165 | 148-175 |
| 3 × 50 | 0.387 | 4.5 | 56-64 | 3000-3800 | 165-195 | 175-205 |
| 3 × 70 | 0.268 | 4.5 | 62-70 | 4000-5000 | 200-238 | 210-252 |
| 3 × 95 | 0.193 | 4.5 | 68-78 | 5200-6400 | 242-290 | 252-305 |
| 3 × 120 | 0.153 | 4.5 | 74-84 | 6300-7800 | 278-330 | 288-345 |
| 3 × 150 | 0.124 | 4.5 | 80-92 | 7700-9300 | 315-375 | 325-390 |
| 3 × 185 | 0.0991 | 4.5 | 88-100 | 9300-11200 | 360-430 | 370-445 |
| 3 × 240 | 0.0754 | 4.5 | 100-114 | 11800-14300 | 420-505 | 430-520 |
用途とルート条件
XWA は中圧配電フィーダ用にこの電圧クラスを製造しています, 変電所, 産業用電力取入口, 風力および太陽光収集回路, マイニング流通ルート, 地方自治体の地下ネットワークとダクトまたはトレイの設置.
より大きな導体サイズ, 熱間隔と接合の設計は単芯ケーブルを指すことが多い. コンパクトなルート, 短いラン, 複合ケーブル処理が必要な屋内変電所や設備では、多くの場合 3 芯ケーブルが使用されます。.
地下または濡れたルートの状況では、PE シースと防水オプションが必要になる場合があります. 煙とハロゲンの性能要件を含むプロジェクトでは、LSZH シースを指定できます.
関連する MV ケーブルのページ
よくある質問
15kVケーブルとは?
15kV ケーブルは、定格電圧 U0/U を持つ中電圧電力ケーブルです。(1つ) の 8.7/15(17.5)kV. 配電システム, 変電所, 産業用フィーダと再生可能エネルギー収集ルートはこの電圧クラスを使用します.
8.7/15kVは15kVケーブルと同じですか?
IECベースの仕様では, 8.7/15(17.5)kV は、一般的な市場名の背後にある正式な電圧指定です。. 一部のプロジェクトでは、この電圧クラスの市場名として 13.8kV ケーブルも使用しています。.
8.7/15kV 高圧ケーブルに適用される規格はどれですか?
IEC 60502-2 通常、この電圧範囲の押出絶縁の中電圧電力ケーブルをカバーします。. プロジェクト仕様には、地域の公共事業の要件も含めることができます, 国家規格または追加の試験文書.
このケーブルは単芯ですか、それとも三芯ですか?
はい. XWA は、シングルコアおよび 3 コア構造でこの電圧クラスを供給します。. 商用フィーダやより大きな導体サイズでは、単芯ケーブルが使用されることがよくあります, 一方、コンパクトなルート レイアウトでは 3 芯ケーブルが使用されることがよくあります.
この電圧クラスで一般的な導体サイズはどれですか?
一般的な銅またはアルミニウムの導体サイズには、多くのプロジェクト スケジュールに対応する 35mm2 ～ 400mm2 が含まれます, 構造に応じてさらに大きなサイズも可能, 定格電流と設置条件.
このケーブルは外装できますか?
はい. ルート設計には鋼線装甲を含めることができます, 機械的保護が重要な場合はスチールテープアーマーまたはアルミニウムワイヤーアーマー. アーマーの選択はシングルコアか 3 コア構造によって決まります, 故障電流設計と設置ルート.
XWA はこの電圧クラスのケーブル データをどのように準備するか?
XWA がケーブル構造を準備します, 寸法データ, 電流定格に関する議論, 確認された電圧クラスに従ったドラムスケジュールとテスト文書, 導体材料, コア数, 画面デザイン, 鎧, シースと取付ルート.
15kV ケーブルについては XWA にお問い合わせください
XWAは電圧クラスに関するプロジェクトオファーを準備しています, 導体材料, コア構造, 画面タイプ, 鎧, シースのデザイン, ドラムの長さと必要な規格.
電圧: 8.7/15(17.5)kV 通称: 13.8kVケーブル / 15kVケーブル 標準: IEC 60502-2 プロジェクト仕様書
