11Câble kV ou 33 kV la sélection est principalement une décision relative à la tension du système et à la conception de l'isolation. Un câble de 11 kV est normalement utilisé pour les circuits de distribution basse moyenne tension., tandis qu'un câble de 33 kV est utilisé là où la tension du réseau, distance d'alimentation, transfert de puissance, et le niveau de défaut nécessitent une classe de tension plus élevée. La différence n'est pas seulement la tension imprimée sur la gaine. Cela affecte l’épaisseur de l’isolation, contrôle du stress électrique, conception d'écran métallique, tension d'essai, diamètre du câble, rayon de courbure, accessoires, et publier la documentation.
Les deux câbles appartiennent à des fonctions de conception MT différentes
Les câbles 11 kV et 33 kV peuvent être des câbles d'alimentation XLPE moyenne tension., mais ils ne remplissent pas le même devoir. Une ligne d'alimentation 11 kV dessert souvent les sous-stations de distribution, installations industrielles, réseaux de distribution compacts, et des itinéraires MT plus courts. Un chargeur de 33 kV est couramment utilisé là où une capacité de transfert plus élevée, longueur d'itinéraire plus longue, ou une couverture de distribution plus large est nécessaire. L'application exacte dépend du réseau électrique, pas sur une simple préférence de catalogue.
XWA Cable examine les exigences de 11 kV et 33 kV dans le cadre de la Câble d'alimentation MT cadre d'ingénierie. Une page spécifique à la tension telle que 33Câble kV est utile pour le contexte du produit, mais la construction finale dépend toujours de la taille du conducteur, niveau d'isolation, zone d'écran, armure, gaine, état de l'itinéraire, essai, longueur du tambour, et exigences en matière de documents.
La désignation de la tension doit être lue correctement
La tension du câble MT est généralement écrite sous la forme U0/U(Un). U0 est la tension assignée à fréquence industrielle entre le conducteur et la terre ou l'écran métallique. U est la tension nominale entre les conducteurs. Um est la tension maximale du système pour laquelle le câble peut être utilisé. Cette notation est importante car une expression courante telle que « câble 11 kV » peut faire référence à différentes constructions de tension nominale dans différents marchés ou spécifications..
Les spécifications de projet courantes peuvent utiliser des désignations telles que 6.35/11(12)kV, 8.7/15(17.5)kV, 12/20(24)kV, 18/30(36)kV, ou 19/33(36)kV en fonction du système et de la pratique standard. La désignation exacte de la tension doit être confirmée par la norme du projet. XWA ne considère pas « 11 kV » ou « 33 kV » comme des informations suffisantes pour la production finale du câble..
| Article | 11Focus sur les spécifications des câbles kV | 33Focus sur les spécifications des câbles kV |
|---|---|---|
| Rôle du réseau | Départs de distribution MT inférieure et distribution des installations. | Départs MT supérieurs, itinéraires plus longs, et des droits de mutation plus élevés. |
| Désignation de tension | Souvent spécifié autour 6.35/11(12)kV ou équivalent local. | Souvent spécifié autour 18/30(36)kV, 19/33(36)kV, ou équivalent local. |
| Système d'isolation | Épaisseur d'isolation inférieure et contrainte d'essai inférieure à celle des classes MT supérieures. | Niveau d'isolation plus élevé, plus grand diamètre, et une attention plus stricte en matière de contrôle du stress. |
| Accessoires | Terminaisons et joints plus petits là où les conditions d'acheminement le permettent. | Accessoires de classe de tension plus élevée et espace de préparation plus grand. |
| Installation | Pliage et manipulation généralement plus faciles pour la même taille de conducteur. | Rayon de courbure plus grand, poids du tambour plus élevé, et un examen plus approfondi de l'itinéraire. |
L’épaisseur de l’isolation et la contrainte électrique font la vraie différence
La différence physique la plus importante est le système d'isolation. Un câble de 33 kV nécessite un niveau d'isolation plus élevé qu'un câble de 11 kV. L'épaisseur de l'isolation XLPE, écran conducteur, écran isolant, et l'écran métallique doit contrôler le stress électrique à une tension de fonctionnement et une tension d'essai plus élevées. Cela augmente normalement le diamètre du câble et affecte le rayon de courbure, accessoires, emballage, et méthode d'installation.
Une classe de tension plus élevée rend également la qualité de l'interface plus importante. L'écran conducteur doit être lisse, l'isolation XLPE doit être propre et uniforme, et l'écran isolant doit être correctement collé ou décapable selon la conception. Toute irrégularité peut créer un stress local. C'est pourquoi l'examen des spécifications des câbles 33 kV accorde une grande attention à la qualité de l'extrusion., conception d'écran, comportement de décharge partielle, et documentation des tests de routine.
La taille du conducteur n'est pas déterminée uniquement par la tension
La classe de tension et la taille du conducteur résolvent différentes parties de la conception. La classe de tension confirme le niveau d'isolation. La taille du conducteur confirme la capacité de transport de courant, chute de tension, tenue aux courts-circuits, et performances thermiques. Un câble de 33 kV n'a pas automatiquement besoin d'un conducteur plus gros qu'un câble de 11 kV. La surface de conducteur requise dépend du courant de charge, longueur de l'itinéraire, méthode d'installation, température du sol ou ambiante, regroupement, état du conduit, et exigence de court-circuit.
Par exemple, une ligne d'alimentation industrielle courte de 11 kV avec un courant élevé peut utiliser un conducteur plus gros qu'une ligne d'alimentation de 33 kV légèrement chargée. Inversement, un long trajet à 33 kV peut nécessiter un examen minutieux des chutes de tension et des pertes, même lorsque le courant est modéré. XWA sépare la classe de tension, dimensionnement des conducteurs, zone d'écran, et évaluation de l'installation lors de l'examen technique, car chaque élément répond à une question différente.
La conception de l'écran métallique change en fonction des défauts et des conditions de mise à la terre
L'écran métallique n'est pas seulement une couche de cuivre autour de l'isolant. Il contrôle le champ électrique, fournit un chemin pour le courant de charge, et peut transporter un courant de défaut à la terre jusqu'à ce que la protection fonctionne. Un système 33 kV peut avoir des niveaux de défaut et des dispositions de mise à la terre différents d'un système 11 kV., la zone de l'écran et la méthode de liaison doivent donc être confirmées.
La conception de l'écran doit être spécifiée par fonction: ruban de cuivre, fil de cuivre, fil de cuivre et ruban adhésif, ou une autre forme de bouclier métallique. L'article précédent de XWA sur Types d'écrans de câbles MT et conception de blindages métalliques explique ce point en détail. Pour la décision 11 kV contre 33 kV, le point clé est simple: la classe de tension ne définit pas automatiquement la zone de l'écran; le courant de défaut du système et le temps d'effacement doivent également être connus.
33Le câble kV nécessite généralement plus de marge d'installation

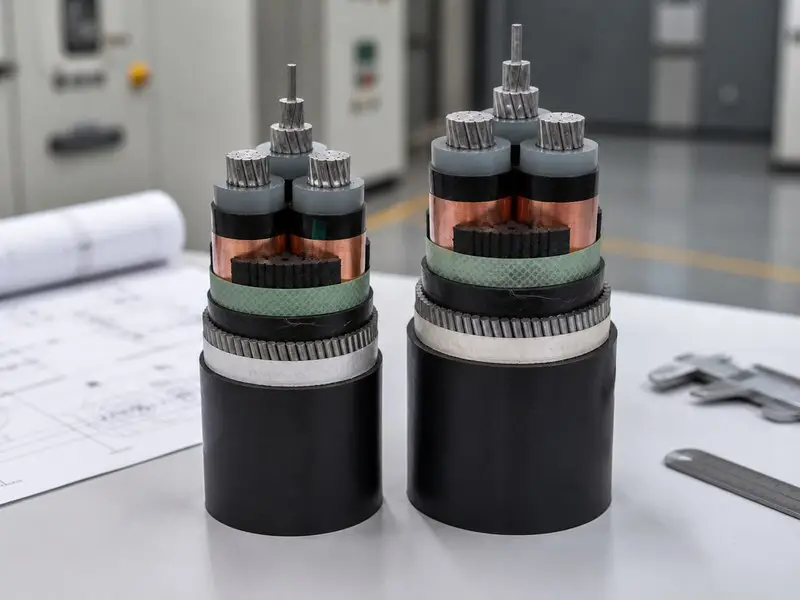

Avec le même matériau conducteur et le même nombre de noyaux, un câble de 33 kV est généralement plus gros et plus lourd qu'un câble de 11 kV en raison du niveau d'isolation plus élevé et de la construction associée. Cela affecte le rayon de courbure minimum, tirer la tension, pression sur les flancs, remplissage de conduit, dimensions du tambour, et matériel de levage. La planification de l'installation doit donc être revue avant que les longueurs finales du tambour ne soient confirmées..
Un câble de 11 kV peut être plus facile à installer dans des sous-stations compactes, parcours intérieurs, ou alimentateurs industriels courts. Un câble de 33 kV peut nécessiter une planification d'itinéraire plus minutieuse, surtout là où les conduits, virages, sections à enterrement direct, ou de longues tractions sont impliquées. Si le parcours est souterrain, la sélection du blindage et la protection de la gaine doivent également être revues avec la classe de tension.
| Facteur d'installation | Pourquoi ça change | Données de spécification à confirmer |
|---|---|---|
| Rayon de courbure | Une classe de tension plus élevée augmente généralement le diamètre global. | Diamètre du câble, nombre de noyaux, armure, gaine, virages de l'itinéraire. |
| Tirer une charge | Un câble plus gros et plus lourd crée une contrainte d'installation plus élevée. | Longueur de l'itinéraire, état du conduit, méthode de traction, pression sur les flancs. |
| Taille du tambour | Un câble de classe de tension plus élevée peut réduire la longueur pratique du tambour. | Longueur de livraison requise, limite d'emballage, méthode de déchargement du site. |
| Accessoires | Les dimensions des terminaisons et des joints augmentent avec la classe de tension. | Norme accessoire, espace d'installation, détails de l'écran et de l'armure. |
| Essai | Une classe de tension plus élevée modifie la tension d'essai et les exigences d'examen des PD. | Norme applicable, plan d'inspection, portée des tests de routine et des échantillons. |
Les normes et les tests doivent être spécifiés avant la production
CEI 60502-2 est couramment utilisé pour les câbles d'alimentation à isolation extrudée dans la plage moyenne tension, et sa portée est pertinente pour de nombreuses spécifications de câbles MT. La référence publique IECEE pour CEI 60502-2 aide à identifier la famille standard, mais cela ne remplace pas la spécification complète du projet. Normes de services publics locales, exigences nationales, et les plans d'inspection du projet peuvent ajouter des détails au-delà de la norme de base.
Les tests comprennent normalement des tests électriques de routine et des contrôles dimensionnels. Des classes de tension plus élevées peuvent accorder davantage d'attention à la mesure des décharges partielles, tenue en tension, continuité de l'écran, intégrité de la gaine, et publier la documentation. La méthode de test exacte et les valeurs d'acceptation doivent suivre la norme convenue et le plan d'inspection du projet.. XWA enregistre la conception de câble approuvée et les enregistrements de tests par rapport à la spécification finale plutôt que par rapport à un nom de tension générique..
Les accessoires et l'espace de terminaison sont souvent sous-estimés
Une terminaison de câble de 33 kV n'est pas simplement une version plus grande d'une terminaison de 11 kV. L'accessoire doit correspondre à la classe de tension, diamètre du câble, type d'écran isolant, construction d'écran métallique, armure si présente, et matériau de la gaine. Distance d'isolement, méthode de contrôle du stress, taille des pattes, connexion écran, et l'espace d'installation comptent. Un panneau compact ou une baie de sous-station fonctionnant avec un câble de 11 kV peut ne pas disposer de suffisamment d'espace pour les accessoires de 33 kV..
Le jointage change également. Les joints de classe de tension plus élevée nécessitent une préparation minutieuse de l'écran isolant, contrôle du stress, propreté, et correspondance des dimensions. Si un itinéraire comporte de nombreuses articulations, le système d'accessoires doit être revu avant la production du câble. Cela évite une lacune de spécification commune: la construction du câble est correcte, mais l'accessoire sélectionné ne correspond pas à l'écran réel, armure, diamètre, ou classe de tension.
Données de spécification dont XWA a besoin avant de confirmer un câble 11 kV ou 33 kV
Un examen complet des câbles MT nécessite plus qu'une étiquette de tension. XWA confirme normalement les informations suivantes avant de préparer le dossier final de construction et de devis.:
- Désignation de la tension nominale, y compris U0/U(Un), pas seulement « 11kV » ou « 33kV ».
- Norme applicable, comme la CEI 60502-2, spécification du service public local, ou norme de projet.
- Matériau conducteur, taille du conducteur, nombre de coeurs, et classe de chef d'orchestre.
- Type d'isolation, type d'écran, zone d'écran métallique, et exigence de courant de défaut.
- Méthode d'installation: enterrement direct, banque de conduits, plateau, tunnel, tranchée, ou itinéraire mixte.
- Armure, gaine, blocage de l'eau, ignifuge, LSZH, ou exigences de résistance aux UV.
- Longueur de l'itinéraire, longueur du tambour, limitations de flexion, méthode de traction, et contraintes de livraison.
- Test de routine, échantillon de test, document d'essai de type, exigence de décharge partielle, et plan d'inspection.
Résumé de décision pratique
Utilisez une construction de câble de 11 kV lorsque la tension du réseau, niveau d'isolation, système d'accessoires, et la conception des itinéraires sont construites autour de la classe MT inférieure. Utilisez une construction de câble de 33 kV lorsque la tension du système, distance d'alimentation, transfert de puissance, et la norme de réseau exigent la classe MT la plus élevée. Un câble de 33 kV n'est pas sélectionné simplement parce qu'il semble plus puissant; il est sélectionné lorsque la conception du système nécessite son niveau d'isolation et les spécifications associées.
La spécification ne doit pas s'arrêter à la tension. La conception finale du câble doit combiner la désignation de la tension, taille du conducteur, zone d'écran, exigence de courant de défaut, armure, gaine, itinéraire d'installation, plan de test, et un dossier de documents. C'est la différence pratique entre un nom de câble et une spécification de câble MT pouvant être fabriqué..
FAQ
Le câble 33 kV peut-il être utilisé sur un système 11 kV?
Cela peut être électriquement possible dans certaines situations, mais ce n'est pas automatiquement pratique. Un câble de 33 kV est plus gros, plus lourd, et nécessite des accessoires assortis. La conception du système, itinéraire d'installation, espace de terminaison, et les spécifications du projet doivent justifier la construction de classe de tension plus élevée.
Le câble 33 kV est-il toujours plus épais que le câble 11 kV ??
Pour le même type de câble général et le même état de conducteur, 33Le câble kV a normalement un niveau d'isolation plus élevé et un diamètre global plus grand. Les dimensions finales dépendent toujours de la taille du conducteur, construction d'écran, armure, gaine, et norme de projet.
La taille du conducteur augmente-t-elle de 11 kV à 33 kV ??
Pas automatiquement. La taille du conducteur dépend du courant, chute de tension, longueur de l'itinéraire, état de court-circuit, méthode d'installation, et classement thermique. La classe de tension définit le devoir d'isolation; la taille du conducteur définit le courant et le devoir thermique.
Quelle norme est couramment utilisée pour les câbles MT 11 kV et 33 kV ??
CEI 60502-2 est communément référencé pour les câbles d'alimentation MT à isolation extrudée, mais les normes des services publics locaux et les spécifications du projet peuvent ajouter des désignations de tension, détails de construction, essais, et exigences en matière de documentation.
Quel est le détail le plus important à confirmer avant la production?
La désignation exacte de la tension nominale U0/U(Un) doit être confirmé d'abord, suivi de la taille du conducteur, zone d'écran, exigence de courant de défaut, itinéraire d'installation, armure, gaine, standard, portée des tests, et longueur du tambour.
