Korrozioni i përcjellësit ACSR nuk është gjithmonë i dukshëm në fijet e jashtme të aluminit. Degradimi mund të përfshijë veshjen e bërthamës së çelikut, zonat dhe pajisjet e kontaktit të aluminit. Yndyrat e specifikuara të përcjellësit mund të reduktojnë aksesin mjedisor në rajonet e mbrojtura, por nuk e rikthen metalin tashmë të humbur ose nuk krijon forcën e mbetur. Për një dirigjent të ri, kërkesa për mbrojtje nga korrozioni duhet të identifikojë veshjen e bërthamës, yndyrat dhe mbulimi i aplikimit. Për një linjë ekzistuese, depozitat jonormale, dëmtimi i fillesë ose ënjtja e lokalizuar kërkon një vlerësim të gjendjes së drejtuar nga operatori dhe jo një trajtim kozmetik. Hapi tjetër i duhur varet nëse detyra është parandalimi apo diagnostikimi.
Gjeni shqetësimin përpara se të përmendni shkakun
ACSR kombinon fijet e aluminit me një bërthamë të përforcuar me çelik. Lagështia dhe ndotësit mund të ndikojnë në pjesë të ndryshme të atij asambleje, kështu që përshkrimi "përçues i gërryer" nuk është mjaftueshëm i saktë për të përcaktuar një specifikim zëvendësimi ose një vendim mirëmbajtjeje.
Fijet e jashtme: Dëmi i dukshëm është dëshmi, jo një diagnozë e plotë

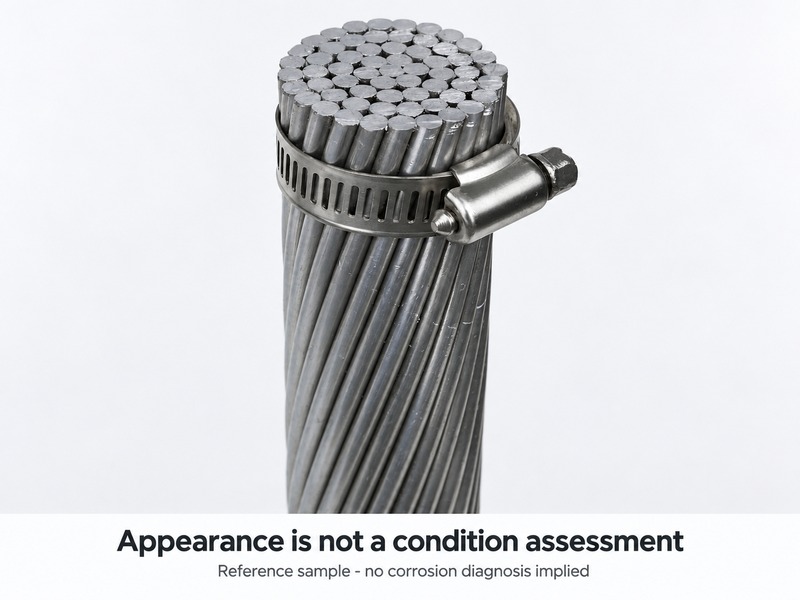

Depozitat, çngjyrosja e sipërfaqes, gropa dhe fijet e thyera nuk nënkuptojnë të gjitha të njëjtën gjë. Një rekord duhet të dallojë një ndryshim në pamje nga humbja e konfirmuar e metalit, dhe identifikoni nëse vëzhgimi është i izoluar, të përsëritura përgjatë një hapësire ose të përqendruar në një montim. Fotografitë janë të dobishme për dokumentimin e vendndodhjes dhe pamjes, por nuk mund të identifikojnë vetvetiu korrozionin e brendshëm ose forcën e mbetur.
Brenda paketës së fillesë: një pamje e jashtme e pastër nuk është një inspektim i bërthamës
Shtatori i CIGRE 2026 pasqyrë teknike e mekanizmave të përkeqësimit identifikon korrozionin që përfshin veshjen e zinkut dhe sulmin e çarjes rreth rajoneve të kontaktit të aluminit si mekanizma të rëndësishëm përcjellës. Implikimi praktik është se inspektimi duhet të trajtojë mekanizmin e dyshuar, jo vetëm sipërfaqja që shihet më lehtë.
Një vlerësim historik i gjendjes së Transpower-it për korrozionin e dokumentuar të linjës Central Park-Wilton B të lidhur me yndyrën që mungon në pjesë të përcjellësit. Këto ndërprerje u quajtën festa me yndyrë. Mësimi i dobishëm është vazhdimësia e aplikimit, jo një vlerësim i transferueshëm i jetëgjatësisë: Mosha e raportit dhe gjykimet e zëvendësimit kishin të bënin me një linjë të veçantë, mjedisi dhe ndërtimi.
Kapëse dhe nyje: trajtoni ndërfaqen si pjesë të problemit
Dëmtimi i përqendruar pranë një pajisjeje duhet të nxisë rishikimin e asaj ndërfaqe dhe historisë së saj. CIGRE gjithashtu vë në dukje lidhjen midis ngrohjes së përbashkët dhe korrozionit. Zëvendësimi i një materiali përcjellës pa shqyrtuar kushtet përkatëse të montimit ose instalimit mund të lërë të pazgjidhur shkakun fillestar. Kjo është një arsye për vlerësim të koordinuar, jo një diagnozë nga një fotografi.
Veshja metalike dhe yndyrat bëjnë punë të ndryshme
Veshja metalike i përket specifikimit të telit të çelikut. Grease është një material mbrojtës shtesë i aplikuar në pjesë të përcaktuara të përcjellësit të montuar. Një deklaratë e tillë si "i galvanizuar dhe me yndyrë" lë detaje të rëndësishme pa përgjigje: cili emërtim i veshjes, të cilat yndyrat, cilat shtresa dhe cilat kushte pune?
ASTM B232/B232M-24 mbulon telat e rrumbullakët alumini 1350-H19 me tela të veshur me bërthamë çeliku dhe identifikon emërtime të ndryshme të bërthamës. Për këtë arsye, përcaktimi i saktë dhe kërkesat e referuara të telit bërthamë duhet të mbeten të qarta. Të Faqja e përcjellësit XWA ACSR ofron kontekstin produkt-familje; plani teknik i miratuar përcakton sistemin e mbrojtjes së ofruar.
IEC 61394:2011 trajton kërkesat dhe testet për yndyrat e destinuara për të mbrojtur përçuesit e sipërm të zhveshur nga korrozioni. Nuk është një miratim i përgjithshëm i çdo përcjellësi të montuar duke përdorur atë yndyrë. Identiteti i yndyrës dhe provat e provës adresojnë materialin; specifikimi i aplikacionit duhet të adresojë veçmas se ku dhe sa është aplikuar dhe si verifikohet.
Për shqyrtimin e prodhimit, ky dallim parandalon një boshllëk të përbashkët dokumentacioni: një raport i përshtatshëm i yndyrës mund të shoqërojë një udhëzim jo të plotë aplikimi. Të dy dokumentet janë të nevojshëm për të përshkruar rezultatin e synuar. Shtimi i fjalëve "anti-korrozioni" në një fletë të dhënash nuk e zgjidh atë boshllëk.
Kthejeni "ACSR me yndyrë" në një kërkesë të paqartë
Një kërkesë efektive lidh materialin mbrojtës me vizatimin e përcjellësit. Më poshtë është një matricë e rishikimit inxhinierik, nuk është një zëvendësim për standardin e zbatueshëm ose një procedurë testimi të pranimit.
| Kërkesa për të zgjidhur | Çfarë duhet të përcaktojë specifikimi | Pse ndryshon rezultatin |
|---|---|---|
| Mbrojtje nga bërthama e çelikut | Materiali bazë, përcaktimi i veshjes dhe specifikimi i telit drejtues | Veshja e bërthamës nuk duhet të nxirret vetëm nga fjala ACSR |
| Identiteti i yndyrës | Produkti i identifikuar dhe dëshmia e aplikueshme e kualifikimit | Një përshkrim i përgjithshëm i yndyrës nuk mund të gjurmohet në një material specifik |
| Mbulimi i aplikimit | Shtresat ose rajonet e mbrojtura të qarta, duke përfshirë trajtimin e shtresës së jashtme | Dy oferta të quajtura greased mund të përshkruajnë ndërtime të ndryshme |
| Verifikimi i aplikacionit | Baza e sasisë së yndyrës së rënë dakord, kontrollet dhe regjistrimet e mbulimit | Përshtatshmëria e materialit nuk krijon aplikim të vazhdueshëm |
| Përputhshmëria e shërbimit | Kushtet e kërkuara të temperaturës dhe përputhshmëria me përcjellësin dhe pajisjet | Mbrojtja duhet të mbetet e përshtatshme për sistemin e synuar |
Një shembull konkret shfaqet në Specifikimin e Bordit të Energjisë Elektrike të Ceylon 010:2012. Ai kërkon yndyrë në bërthamën e çelikut dhe shtresat e brendshme të aluminit gjatë prodhimit, duke përjashtuar aplikimin në përçuesin e përfunduar. Ai gjithashtu identifikon vetitë e yndyrës dhe raportet mbështetëse. Kjo ilustron pse mbulimi i shtresës i përket një kërkese të shkruar; nuk është një udhëzim universal për të gjitha porositë ACSR.
Rekomandimi Inxhinierik ENA L38 Çështja 4, botuar në 2023, ofron një kufi tjetër të rëndësishëm. Shtrirja e tij e publikuar ka të bëjë me mbrojtjen nga korrozioni me yndyrë gjatë prodhimit dhe specifikon një zarf aplikimi normal deri në 75°C temperatura e përcjellësit dhe 132 kV. Ndërtime të tjera ose temperatura më të larta kanë nevojë për marrëveshje dhe rregullime të përshtatshme. Këto shifra janë qëllimi i dokumentit, vlerësime jo maksimale për të gjitha ACSR të lyera me yndyrë.
I njëjti qëllim publik paralajmëron kundër disa konfigurimeve plotësisht të yndyrshme në qarqet e destinuara për ngritjen e tensionit më të lartë për shkak të problemeve të mundshme të zhurmës. Prandaj, më shumë yndyrë nuk është automatikisht një specifikim më i mirë ose i këmbyeshëm. Ndërtimi i aplikueshëm, temperatura dhe kërkesat e sistemit duhet të merren parasysh së bashku.
Vlerësimi i nevojave të korrozionit në linjën ekzistuese, jo trajtim kozmetik
Pasi dyshohet për degradim, një specifikim i yndyrës së furnizimit të ri nuk përgjigjet nëse përcjellësi i instaluar mbetet i përshtatshëm për shërbim. Aplikimi i jashtëm nuk mund të zëvendësojë metalin që mungon ose të tregojë se zonat e paarritshme janë të mbrojtura. Një artikull nuk mund të autorizojë vazhdimin e funksionimit, riparimi ose tërheqja e një linje.
Raporti i Transpower kombinonte forma të ndryshme provash, duke përfshirë inspektimin ajror, vlerësimi i rrymës vorbull dhe testimi metalurgjik. Është një shembull i metodave të përputhjes me një pyetje të asetit, nuk është një kërkesë për të përdorur ato metoda të sakta në çdo linjë. Përzgjedhja, kalibrimi, interpretimi dhe çdo kampionim duhet të menaxhohet nga operatori përgjegjës dhe specialistë të kualifikuar.
- Për një raport vëzhgimi: ruaj vendndodhjen, datë, imazhe, montimin ose hapësirën e prekur, dhe nëse gjendja ka ndryshuar nga inspektimi i mëparshëm.
- Për një vlerësim inxhinierik: lidhin vëzhgimet me ndërtimin aktual, ekspozim, ngarkimi dhe historia e disponueshme e inspektimit ose e testimit.
- Për një vendim ndërhyrje: zbatojnë kriteret dhe procedurat e miratuara nga operatori. Mos nxirrni një përfundim të sigurt të periudhës së shërbimit të mbetur nga ngjyra, mosha ose një imazh.
Thyerje të dukshme të fillesë, ënjtje e lokalizuar ose një gjendje jonormale e kyçeve kërkojnë përshkallëzim të menjëhershëm përmes procedurave të operatorit. Kjo nuk është këshillë për t'u afruar, prekje, pastroni ose çmontoni një përcjellës me energji.
Kur ekspozimi ndaj korrozionit ndryshon propozimin e përcjellësit
Për furnizim të ri ose zëvendësim, ekspozimi i itinerarit mund të justifikojë rishikimin si të sistemit të mbrojtjes ACSR ashtu edhe të familjeve alternative të përcjellësve. Një Konstruksion AAAC me aliazh alumini heq bërthamën e çelikut, por nuk e bën linjën e plotë imun ndaj korrozionit ose eliminon kontrollet e përputhshmërisë së përshtatjes. Mekanike, ende duhet të plotësohen kërkesat elektrike dhe të varjes.
Egzistuesja ACSR kundrejt krahasimit inxhinierik AAAC trajton ato kompromise më të gjera. Këtu, pika kyçe është më e ngushtë: zëvendësimi i materialit dhe specifikimi i mbrojtjes janë vendime të veçanta inxhinierike. Asnjëra nuk rrjedh automatikisht nga një përshkrim i tillë si "rruga bregdetare".
Që XWA të rishikojë një kërkesë për mbrojtje nga korrozioni, informacioni fillestar është përcaktimi i përcjellësit, specifikimet qeverisëse, përshkrimi i ekspozimit, kushtet e kërkuara të funksionimit dhe mbulimi i propozuar me shtresën e bërthamës dhe yndyrën. Për një shqetësim të linjës së instaluar, Vlerësimi i gjendjes së operatorit duhet të përcaktojë nevojën për zëvendësim përpara se të konfirmohet një konfigurim i ri i furnizimit. Kjo i mban angazhimet e prodhimit të lidhura me një kërkesë të përcaktuar dhe jo me një premtim të pambështetur të jetëgjatësisë së shërbimit.
