Délka kabelového bubnu VN by měla být plánována z podzemní trasy, ne z prostého požadavku na co nejdelší délku dodávky. Praktický bicí plán kontroluje délku trasy, společné pozice, vnější průměr kabelu, hmotnost kabelu, minimální poloměr ohybu, směr tažení, zvedací zařízení, nakládání kontejnerů, a přístup na stránky. Delší bubny mohou redukovat spoje, ale mohou také vytvořit těžší kotouče, těžší vykládání, přísnější kontrola ohybu, a vyšší riziko manipulace.

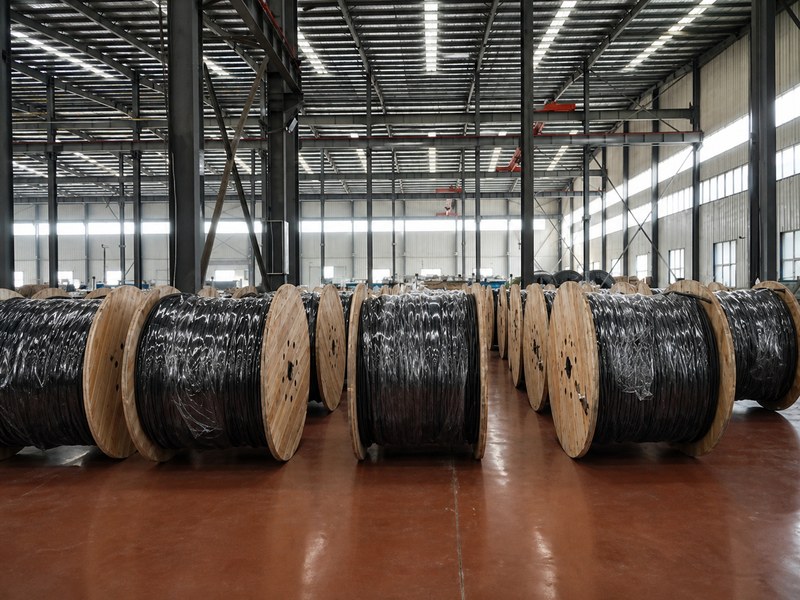

Délka bubnu je součástí návrhu instalace
Výroba vysokonapěťových kabelů a podzemní instalace se setkávají u kabelového bubnu. Továrna může vyrobit a zabalit délku kabelu, ale trasa musí být schopna přijímat, pohyb, vyplatit, a nainstalujte tento buben bez nadměrného namáhání kabelu. To je důvod, proč XWA kontroluje plánování bubnu spolu se schválenou konstrukcí kabelu a informacemi o trase MV napájecí kabel projekty.
První otázkou není pouze to, kolik metrů se vejde na jeden buben. Lepší otázkou je, kde každá délka začne, kde to skončí, zda trasa umožňuje kontrolovanou výplatu, a zda lze kabel táhnout nebo pokládat bez překročení manipulačních limitů. Bubnový plán, který vypadá efektivně na balicím seznamu, může být obtížný, pokud má trasa úzký přístup, omezený zvedací prostor, několik ohybů potrubí, nebo přísné umístění společných zálivů.
Větší délka bubnu ne vždy snižuje riziko projektu
Delší dodací délky jsou často atraktivní, protože mohou snížit počet spojů. Méně spojů může zjednodušit testování a snížit práci s příslušenstvím. Ale kompromis je skutečný: delší délka VN kabelu obvykle zvyšuje hmotnost bubnu, průměr bubnu, přepravní prostor, poptávka po vykládce, a kontrola výplat. Pokud místo nemůže bezpečně manipulovat s bubnem, delší délka se stává rizikem místo výhodou.
Manipulace s materiálem je také bezpečnostní problém, nejen problém s dopravou. Obecné pokyny, jako je britská stránka HSE ruční manipulace není specifická pro kabel, ale podporuje stejný princip: těžké předměty vyžadují plánovanou manipulaci, vhodné vybavení, a kontrola rizik. V práci s VN kabely, to se promítá do bodů pro zvedání bubnu, přístup vysokozdvižným vozíkem/jeřábem, stabilní půda, řízený směr otáčení, a bezpečný výplatní prostor.
| Volba délky bubnu | Potenciální výhoda | Riziko zkontrolovat před schválením |
|---|---|---|
| Delší jeden buben | Může snížit množství spojů a práci při spojování na místě. | Vyšší hmotnost bubnu, větší velikost kotouče, těžší vykládání, a delší tah. |
| Kratší bubny | Snazší manipulace a flexibilnější segmentace trasy. | Více společných míst, více příslušenství, a více koordinace testů. |
| Stejné délky bubnu | Zjednodušuje balení, štítky, a sledování dodávky. | Nemusí odpovídat úsekům trasy, kloubové zálivy, nebo směrem tahu. |
| Délky specifické pro trasu | Odpovídá každé tažné části a koncovému bodu. | Vyžaduje přesný průzkum trasy a přísnou identifikaci bubnu. |
Konstrukce kabelu mění výpočet délky bubnu
Stejná délka trasy může vyžadovat různé plánování bubnu, když se změní design kabelu. Jednožilový kabel 33kV, třížilový pancéřový kabel, a vodou blokovaný kabel VN nemají stejný vnější průměr nebo hmotnost. Větší průměr snižuje množství kabelu, který se vejde na praktický buben. Těžší konstrukce mění podmínky zvedání a přepravy. Konstrukce pancéřování a pláště také ovlivňuje limity ohybu během navíjení, odvíjení, a výplatu trasy.
Třída napětí je důležitá, protože konstrukce s vyšším napětím mají často větší tloušťku izolace a celkový průměr. A 33kV kabel může vyžadovat jinou strategii bubnu než návrh nižšího MV, i když je délka trasy podobná. Konečný plán bubnu by proto měl být zkontrolován po schválení stavby, ne dříve, než bude design kabelu opraven.
Segmentace trasy by měla přijít před balením
Podzemní trasy nejsou instalovány jako abstraktní celková délka. Jsou instalovány po částech: poloha bubnu ke kloubovému poli, společný záliv k rozvodně, břeh potrubí do tunelu, úsek příkopu do koncového bodu. Každá sekce má své vlastní body ohybu, směr tažení, podmínky přístupu, a instalační zařízení. Délka bubnu by měla následovat po této segmentaci.
Výkres trasy by měl určit, kde jsou spoje přijatelné a kde ne. Kloubové pozice by se měly vyhýbat místům se špatným přístupem, riziko akumulace vody, budoucí riziko výkopu, nebo nedostatek místa pro instalaci a testování příslušenství. Na dlouhé trasy, směr tahu může také určit, která délka bubnu je praktická. Trasa, kterou lze vytáhnout z jednoho konce, může vyžadovat jiné uspořádání bubnu než trasa, která vyžaduje tažení ve středu nebo postupnou instalaci.
Plánování bubnu a poloměr ohybu jsou propojeny
Průměr bubnu, průměr kabelu, a minimální poloměr ohybu jsou spojeny. Kabel navinutý na bubnu nesmí být tlačen do zatáčky těsnější, než je povolený limit. Trasa také potřebuje dostatek místa, aby kabel mohl opustit buben, přejet přes válečky, vstoupit do potrubí, a najíždějte na zakončení bez ostrých zatáček. To je důvod, proč by plánování bubnu mělo být přezkoumáno společně s plánem ohybů trasy.
Související článek XWA na Poloměr ohybu VN kabelu a tažné napětí vysvětluje instalační stránku tohoto problému. Pro plánování délky bubnu, klíčovým bodem je, že rozhodnutí o délce se stává také rozhodnutím o manipulaci. Pokud délka bubnu zvětší velikost kotouče nad rámec praktické manipulace na místě, riziko instalace se zvyšuje ještě předtím, než kabel vstoupí do trasy.
Použijte Kalkulačka hmotnosti kabelu zkontrolovat čistou hmotnost hotového kabelu kg/km a celkovou dodávanou délku, potom samostatně přidejte uvedenou táru bubnu. Výsledek nestanoví kapacitu navijáku ani bezpečné zvedání.
Data XWA zkontroluje před potvrzením délky bubnu
XWA normálně kontroluje plánovací data bubnu poté, co je konstrukce kabelu jasná. Recenze je praktická a dokumentární. Nenahrazuje místní instalační postupy, ale pomáhá sladit tovární plán balení se skutečnými podmínkami trasy.
| Datová položka | Proč to ovlivňuje délku bubnu | Dokument nebo zdroj |
|---|---|---|
| Schválená konstrukce kabelu | Definuje průměr, hmotnost, brnění, obrazovka, pochva, a limity vinutí. | Tovární datový list a výkres. |
| Délky úseků trasy | Určuje, kde každý buben začíná a končí. | Výkres trasy a plán instalace. |
| Umístění společných zálivů | Zabraňuje nepraktickým nebo nepřístupným polohám kloubů. | Rozvržení trasy a plán příslušenství. |
| Zařízení pro manipulaci se sudy | Potvrzuje, zda lze cívku vyložit, zvedl, a vyplaceny. | Plán logistiky místa. |
| Limity pro kontejnery nebo nákladní vozy | Kontroluje přepravní rozměry, nakládací množství, a pořadí doručení. | Plán balení a požadavek na přepravu. |
| Směr tahu a počet ohybů | Ovlivňuje tažné napětí, boční tlak, a stres na trase. | Stanovení metody a průzkum lokality. |
Typické chyby při plánování kabelového bubnu VN
Častou chybou je, že délka bubnu je považována za pohodlí výrobce namísto rozhodnutí o trase. Další chybou je stanovení délky bubnu před schválením průměru a hmotnosti kabelu. V podzemní práci MV, bicí plán by neměl být oddělen od společného plánování, tažná metoda, prostor příslušenství, a závěrečná testovací sekvence.
- Zadání maximální možné délky bez kontroly vykládacího a výplatního prostoru.
- Použití stejných délek bubnu, když úseky trasy nejsou stejné.
- Ignorování extra délky potřebné pro přípravu ukončení a společnou práci.
- Změna pancéřování nebo třídy napětí bez aktualizace přehledu ovládání bubnu a trasy.
- Umožňuje, aby značení bubnu bylo příliš vágní pro instalaci specifickou pro trasu.
- Plánování spár na místech, která jsou později obtížně přístupná nebo kontrolovaná.
Rozhodující je výrobní značení a pořadí dodávek
Pro délky bubnu specifické pro trasu, značení by mělo být dostatečně jasné pro identifikaci místa. Číslo bubnu, typ kabelu, označení napětí, jádrový počet, velikost vodiče, délka, hrubá hmotnost, směr rolování, a cílová část by měla být uvedena v balicích dokumentech. Pokud dorazí několik podobných bubnů dohromady, nejasné značení může zpozdit instalaci nebo vytvořit riziko použití nesprávné délky na nesprávném úseku trasy.
Záležet může také na pořadí doručení. První úsek trasy, který má být instalován, by neměl být při vykládce zachycen za bubny pozdějšího úseku. Pro velké projekty MV, pořadí balení a nakládání by se mělo, pokud je to možné, řídit pořadím instalace. To snižuje opakovaný pohyb bubnu a snižuje riziko manipulace.
Praktický závěr pro podzemní trasy VN
Nejlepší délka bubnu není vždy ta nejdelší. Je to délka, která odpovídá schválené konstrukci kabelu, segmentace trasy, společný plán, manipulační zařízení, způsob dopravy, a pořadí instalace. Tovární hodnocení XWA se zaměřuje na to, aby bylo možné kabelový balíček vyrobit, dohledatelné, pohyblivý, a kompatibilní s podzemní cestou před odesláním.
Když jsou data trasy neúplná, XWA stále může připravit předběžný plán bicích, ale konečné potvrzení by mělo počkat na výstavbu kabelu, délky úseků trasy, společné pozice, manipulační limity, a omezení balení jsou jasná. To je praktický rozdíl mezi dodáním délky kabelu a dodáním balíčku kabelů, který lze nainstalovat.
FAQ
Je vždy lepší délka nejdelšího VN kabelového bubnu?
Žádný. Delší buben může snížit spáry, ale může zvýšit hmotnost bubnu, velikost navijáku, obtížnost vykládání, tažná délka, a riziko kontroly výplat.
Co určuje maximální praktickou délku kabelu na bubnu?
Vnější průměr kabelu, hmotnost kabelu, minimální poloměr ohybu, rozměry bubnu, přepravní limity, a zařízení pro manipulaci na místě ovlivňují praktickou délku.
Měla by být potvrzena délka bubnu před schválením konstrukce kabelu?
Před kolaudací stavby by měl být vytvořen pouze předběžný plán. Konečná délka bubnu by měla odpovídat schválenému průměru kabelu, hmotnost, brnění, pochva, třída napětí, a plán úseku trasy.
Proč jsou místa spojů důležitá pro plánování bubnů?
Místa spojů definují, kde může každá délka kabelu končit. Špatné umístění spojů může způsobit instalaci, testování, přístup, odvodnění, a budoucí problémy s údržbou.
Jaké informace pomáhají XWA připravit spolehlivý bicí plán?
Délky úseků trasy, označení napětí, konstrukce kabelu, umístění společných zálivů, směr tažení, manipulační zařízení, dodací limity, a požadované pořadí balení jsou nejužitečnější detaily.
