Specifikimi i kabllove 15 kV është i plotë vetëm kur identifikon përcaktimin e tensionit, standarde, dirigjent, izolim, sistemi i ekranit ose i mbrojtjes, këllëf, forca të blinduara, testet në fabrikë, dhe paketën e dokumenteve. Vetëm fjalët "kabllo 15 kV" nuk i tregojnë një fabrike sa duhet për të prodhuar kabllon e duhur. Mund të përdoren oraret e stilit IEC 8.7/15(17.5)kV, ndërsa dokumentet e Amerikës së Veriut mund të përdorin 15 kV klasi, MV-105, EPR, XLPE, mburojë kasetë, ose formulim neutral koncentrik. Pyetja e dobishme nuk është "çfarë është kablloja 15 kV?Pyetja e dobishme është: cilat detaje të specifikimeve heqin paqartësinë përpara prodhimit dhe para se të zgjidhen aksesorët?
Përgjigja e shkurtër: një specifikim 15 kV duhet të kontrollojë tetë vendime
XWA trajton një plan kabllor 15 kV si një udhëzim inxhinierik, jo si pseudonim produkti. Orari duhet të kontrollojë nivelin e izolimit elektrik, sistemi i përcjellësit, shtresat e kontrollit të fushës elektrike, ekranin ose mburojën metalike, mbrojtjen mekanike, mbrojtjen e mjedisit të jashtëm, bazën e testit, dhe dokumentet që vërtetojnë kabllon e furnizuar ndjek projektin e miratuar.
Nëse mungon një nga këto vendime, rezultati mund të duket ende si një kabllo me tension të mesëm, por mund të mos i përshtatet projektit. Pasojat e zakonshme përfshijnë shënimin e gabuar të mbështjellësit, komplete përfundimi të papërputhshme, tokëzim i paqartë i ekranit, rishikime shtesë të vizatimit, inspektimi i vonuar, ose një kabllo që kalon lëshimin e fabrikës, por krijon pyetje gjatë pranimit të vendit.
| Vendimi | Çfarë duhet të tregojë specifikimi | Pse ka rëndësi |
|---|---|---|
| Emërtimi i tensionit | Shembull: 8.7/15(17.5)kV, 15 kV klasi, ose ekuivalent të përcaktuar nga projekti. | Kontrollon nivelin e izolimit, bazë testimi, aksesorë, dhe shënimi. |
| Baza standarde | IEC, ICEA, UL, IEEE, dobia, ose kërkesë kombëtare. | Parandalon terminologjinë e përzier dhe pritjet jokonsistente të testit. |
| Dirigjent | Bakri ose alumini, madhësia, klasës, dhe rregullimi thelbësor. | Ndryshon rezistencën, peshë, diametri, thumba, dhe sjelljen e qarkut të shkurtër. |
| Izolimi | XLPE, EPR, ose kompleks i përcaktuar nga projekti. | Ndryshon vlerësimin termik, sjellje dielektrike, përpunimi, dhe përshtatja e aksesorëve. |
| Ekrani ose mburoja | Ekrani i përcjellësit, ekran izolues, lloji dhe zona e ekranit metalik. | Kontrollon stresin elektrik, tokëzimi, rruga e defektit, dhe dizajni i lidhjes. |
| Armatura dhe këllëf | Lloji i armaturës, material këllëf, zjarri ose kërkesa mjedisore. | Lidh kabllon me kushtet e rrugës dhe kufijtë e trajtimit. |
| Testet | Testet rutinë të fabrikës dhe çdo kërkesë e veçantë e inspektimit. | Përcakton se çfarë duhet të verifikohet përpara dërgesës. |
| Dokumentet | Fleta e të dhënave, vizatim, raport testimi, lista e daulleve, shënjimi, rekord paketimi. | Krijon gjurmueshmëri nga specifikimet e miratuara deri te kabllot e dorëzuara. |
Për kontekstin e produktit, XWA e mban faqen e produktit të klasës së tensionit 15Kabllo kV dhe diapazoni më i gjerë i tensionit të mesëm në Kabllo Fuqie MV. Ky artikull është një shënim i cilësisë së specifikimeve: ai shpjegon se çfarë duhet të kontrollohet përpara se një kabllo 15 kV të bëhet gati për prodhim.
1. Konfirmoni nëse "15kV" nënkupton shënimin e tensionit IEC ose gjuhën e klasës së Amerikës së Veriut
Rreziku i parë është fjalori. Në projektet e orientuara nga IEC, Tensioni i vlerësuar zakonisht shprehet si Uo/U(Një). Uo është voltazhi i vlerësuar midis përcjellësit dhe tokës ose ekranit metalik. U është voltazhi i vlerësuar midis përçuesve. Um është voltazhi më i lartë i sistemit për pajisjet. Në këtë gjuhë, 8.7/15(17.5)kV është një mënyrë e zakonshme për të përshkruar një klasë të kabllove të tensionit të mesëm 15 kV.
Në dokumentet e stilit të Amerikës së Veriut, 15 kV mund të shfaqet me gjuhë të tilla si MV-105, kabllo energjie e mbrojtur, Izolimi EPR, Izolimi XLPE, mburojë kasetë, neutrale koncentrike, ose mburojë metalike. Ky formulim nuk është automatikisht ekuivalent me një emërtim kabllor IEC. I përket një tradite të ndryshme specifikimi dhe mund të ketë ndërtime të ndryshme, vlerësimi i temperaturës, provë, dhe duke shënuar pritjet.
Rregulli praktik është i thjeshtë: mbani një gjuhë standarde brenda një programi kabllor të miratuar. Nëse një shprehje e tensionit IEC, një përcaktim i temperaturës në Amerikën e Veriut, dhe një gamë aksesorësh specifike për shërbime shfaqen së bashku, XWA duhet të identifikojë se cila kërkesë kontrollon prodhimin. Përndryshe, përshkrimi i kabllit bëhet i lexueshëm, por jo i ekzekutueshëm.
| Formulimi në një dokument | Interpretim i dobishëm | Kërkohet sqarim i fabrikës |
|---|---|---|
| 8.7/15(17.5)kV | Shprehja e tensionit të vlerësuar të tensionit të mesëm të stilit IEC. | Botim standard, dirigjent, zona e ekranit, forca të blinduara, këllëf, dhe dokumentet e testimit. |
| 15 kV klasi | Gjuha e klasës së tensionit e zakonshme në specifikimet e Amerikës së Veriut. | Niveli i izolimit, dizajni i mburojës, vlerësimi i temperaturës, standard qeverisës, dhe shënimi. |
| MV-105 | Emërtimi i kabllove të tensionit të mesëm i përdorur në disa kontekste të Amerikës së Veriut. | Standardi i aplikueshëm, material izolues, baza e temperaturës, dhe nëse projekti e pranon emërtimin. |
| 15kabllo kV XLPE | Klasa e tensionit plus material izolues. | Ende e paplotë pa ekran, dirigjent, këllëf, forca të blinduara, dimensionet, dhe teste. |
2. Shkruani ndërtimin si një udhëzim prodhimi
Një specifikim i fortë i kabllove 15 kV përshkruan shtresën pas shtrese të kabllove. "Kabllo XLPE 15 kV" nuk mjafton sepse XLPE përshkruan vetëm izolimin kryesor. Nuk përcakton materialin përcjellës, ekrani i përcjellësit, ekran izolues, ekran metalik, material këllëf, lloji i armaturës, kërkesa për bllokimin e ujit, sjellja e zjarrit, ose rregullimi i kabllove.

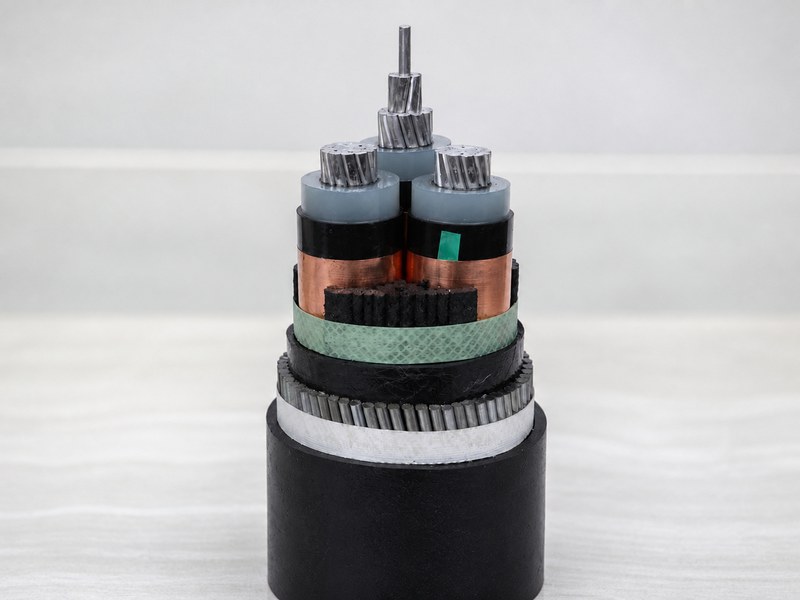

Për një kabllo tipike të tensionit të mesëm me izolim të ekstruduar, linja e ndërtimit duhet të identifikojë përcjellësin, ekrani i përcjellësit, izolim, ekran izolues, ekran metalik, shtroje ose ndarës aty ku është e aplikueshme, armaturë nëse kërkohet, dhe këllëf i jashtëm. Çdo shtresë ka një qëllim të veçantë inxhinierik. Përçuesi bart rrymën e ngarkesës. Ekranet gjysmëpërçues kontrollojnë fushën elektrike. Ekrani metalik mbështet funksionet e tokëzimit dhe defektit. Armatura i përgjigjet rrezikut mekanik të rrugës. Mbulesa mbron kabllon gjatë dërgesës, shtrimin, dhe shërbimi.
Materiali përcjellës nuk duhet të trajtohet si një vendim i vetëm me kosto. Bakri jep rezistencë më të ulët në të njëjtin seksion kryq dhe mund të mbështesë një kabllo më kompakte. Alumini zvogëlon peshën dhe mund të jetë praktik për rrugë të gjata shpërndarjeje, por llogaritja elektrike, metoda e përfundimit, dhe funksioni i qarkut të shkurtër duhet të mbështesë akoma madhësinë e zgjedhur. XWA mund të prodhojë të dy drejtimet kur orari i kabllove përcakton qartë bazën inxhinierike.
3. Përcaktoni kërkesat e ekranit ose mburojës përpara zgjedhjes së aksesorëve
Formulimi i ekranit ose i mburojës ka një efekt të drejtpërdrejtë si në prodhim ashtu edhe në instalim. Një ekran me shirit bakri, ekran me tela bakri, neutrale koncentrike, ose dizajni i kombinuar i mburojës ndryshon tokëzimin, rrugë defekti-rrymë, humbjet e këllëfës, praktika e lidhjes, dhe përgatitjen e përfundimit. Fraza "kabllo e mbrojtur" është pra shumë e dobët për një specifikim përfundimtar 15 kV, përveç nëse standardi i projektit e përcakton tashmë ndërtimin e ekranit.
Zona e ekranit metalik duhet të koordinohet me studimin e mbrojtjes ku projekti kërkon një rrugë të përcaktuar të rrymës së prishjes së tokës. Metoda e lidhjes gjithashtu ka rëndësi. Lidhja me një pikë, lidhja e dy skajeve, dhe lidhjet e kryqëzuara nuk krijojnë të njëjtat kushte të rrymës së ekranit dhe të tensionit të induktuar. Dizajni i kabllit nuk e zgjidh vetë lidhjen, por duhet të mbështesë marrëveshjen e synuar të lidhjes.
Përshtatja e aksesorëve është arsyeja e dytë që detajet e ekranit kanë rëndësi. Përfundimet dhe nyjet varen nga diametri i izolimit, diametri i ekranit të izolimit, Lloji i ekranit metalik, diametri i mbështjellësit, dizajni i armaturës, dhe klasa e tensionit. Një kabllo 15 kV mund të prodhohet në mënyrë korrekte dhe ende bëhet e vështirë për t'u përfunduar nëse diapazoni i aksesorëve është zgjedhur nga një përshkrim jo i plotë i kabllove.
4. Mos e trajtoni XLPE, EPR, dhe MV-105 si terma të këmbyeshëm
XLPE dhe EPR janë sisteme izoluese, jo vetëm emrat e marketingut. Ato ndryshojnë në sjelljen materiale, përpunimi, performanca termike, ndjesi mekanike, dhe traditat aksesore. MV-105 nuk është një fjalë tjetër për kabllon IEC 8.7/15kV. Është një emërtim i përdorur në specifikimet specifike të kabllove të tensionit të mesëm të Amerikës së Veriut dhe duhet të përdoret vetëm kur standardi qeverisës dhe dokumentet e projektit e kërkojnë atë..
Një program i zakonshëm i dobët i përzien këto terma pa shpjeguar se cili standard kontrollon kabllon. Për shembull, “8.7/15kV kabllo XLPE, MV-105, ICEA, Raporti i testit IEC” mund të jetë i kuptueshëm si një pyetje kërkimi, por nuk është automatikisht një kërkesë koherente prodhimi. XWA duhet të përafrojë gjuhën përpara se të konfirmojë fletën e të dhënave, sepse trashësia e izolimit, pritjet e testit, shënjimi, dhe dimensionet e aksesorëve duhet të vijnë nga një bazë e miratuar.
Qasja më e mirë është ndarja e vendimeve: përcaktimi i tensionit, standarde, material izolues, vlerësimi i temperaturës aty ku është e rëndësishme, lloji i ekranit ose mburojës, këllëf dhe forca të blinduara, dhe gamën e aksesorëve. Kur këto përcaktohen veçmas, përshkrimi përfundimtar i kabllit bëhet më i lehtë për t'u rishikuar dhe më i lehtë për t'u prodhuar.
5. Ndani testet e fabrikës nga testet e pranimit të vendit
Testet në fabrikë konfirmojnë se kablloja e furnizuar nga XWA përputhet me modelin e miratuar përpara dërgesës. Testet e pranimit të vendit konfirmojnë sistemin e instaluar kabllor pas transportit, shtrimin, përkulje, duke tërhequr, bashkim, përfundimin, dhe ekspozimit mjedisor. Këto dy faza testuese janë të lidhura, por nuk janë zëvendësues për njëri-tjetrin.
Lëshimi i fabrikës për një kabllo 15 kV me izolim të ekstruduar mund të përfshijë rezistencën e përcjellësit, testi i tensionit të lartë, testi i shkarkimit të pjesshëm aty ku kërkohet, inspektimi dimensional, inspektimi vizual, inspektimi i këllëfës, verifikimi i shënjimit, dhe inspektimi i kazanit sipas standardit të rënë dakord dhe kërkesave të rendit. Lista e saktë nuk duhet shpikur nga një artikull në blog; duhet të vijë nga standardi qeverisës, specifikimi i projektit, dhe planin e miratuar të inspektimit.
Testet e vendit mund të përfshijnë kontrolle të vazhdimësisë, kontrollet e integritetit të këllëfës, rezistenca e izolimit, VLF përballojnë, pra delta, ose diagnostifikimi me shkarkim të pjesshëm në varësi të praktikës së projektit dhe pajisjeve të lidhura. Artikulli i XWA mbi Testimi i kabllove MV përpara dërgesës shpjegon më në detaje anën e fabrikës. Referenca e jashtme e dukshme në këtë artikull tregon për hyrje zyrtare në katalogun e IEC për kontekst neutral të shtrirjes standarde.
| Kontrolloni ose dokumentoni | Roli i fabrikës | Roli i sitit |
|---|---|---|
| Rezistenca e përcjellësit | Konfirmon materialin dhe madhësinë e përcjellësit kundrejt kërkesës së prodhimit. | Zakonisht nuk është pyetja kryesore e komisionimit, përveç nëse dyshohet për vazhdimësi ose dëmtim. |
| Testi i tensionit ose i rezistencës | Konfirmon integritetin elektrik të fabrikës sipas standardit të rënë dakord. | Konfirmon sistemin e instaluar kabllor pas vendosjes dhe përfundimit aty ku specifikohet. |
| Shkarkim i pjesshëm | Mbështet kontrollin e cilësisë së sistemit të izolimit aty ku kërkohet. | Mund të mbështesë rishikimin diagnostik të aksesorëve të instaluar dhe gjendjes së sistemit kabllor. |
| Inspektimi dimensional | Konfirmon izolimin, ekran, këllëf, dhe të dhënat e diametrit për kabllon e furnizuar. | Mbështet përshtatjen e aksesorëve dhe pranimin e materialit nëse kërkohen regjistrime. |
| Inspektimi i daulleve dhe shënjimit | Konfirmon gjatësinë, identifikimi, paketim, dhe gjurmueshmëria përpara dërgesës. | Mbështet shpërndarjen e rrugës, sekuenca e instalimit, dhe shënimet e mirëmbajtjes. |
6. Ndeshni këllëfin dhe armaturën në rrugë, jo ndaj zakonit
E njëjta klasë e tensionit 15 kV mund të kërkojë vendime të ndryshme për këllëf dhe armaturë. Një furnizues i mbrojtur i ndërprerësve të brendshëm, lidhje e jashtme e nënstacionit, rrugë kanal-bankë, linjë industriale e varrosur direkt, qark grumbullimi i rinovueshëm, dhe furnizuesi i minierave të gjitha krijojnë mekanike të ndryshme, lagështia, kimike, zjarrit, rrezet e diellit, dhe kushtet e trajtimit.
Armatura mund të jetë e dobishme kur goditet, ngjeshja, ose ekziston rreziku i varrimit të drejtpërdrejtë. Nuk është automatikisht më mirë në çdo rrugë. Armatura rrit diametrin, peshë, ngurtësi e përkuljes, madhësia e daulles, forcë tërheqëse, dhe kompleksiteti i përfundimit. Për kabllot MV me një bërthamë, Përzgjedhja e armaturës magnetike gjithashtu ka nevojë për kujdes inxhinierik, sepse humbjet e shkaktuara dhe ngrohja mund të bëhen të rëndësishme. Kushtet e rrugës duhet të përcaktojnë metodën e mbrojtjes, jo një linjë kabllore e vjetër e kopjuar.
Materiali i mbështjellësit duhet të trajtohet veçmas nga materiali izolues. PVC, PE, LSZH, dhe komponimet e tjera të projektit zgjidhin probleme të ndryshme të mbrojtjes së jashtme ose të sjelljes nga zjarri. Izolimi XLPE me mbështjellës PVC dhe izolimi XLPE me mbështjellës PE janë dizajne të ndryshme kabllosh. Një specifikim i plotë tregon të dyja shtresat.
7. Bëjeni paketën e dokumenteve të qëndrueshme nga brenda
Konsistenca e dokumentit është shpesh aty ku një kabllo teknikisht e pranueshme bëhet e vështirë për t'u miratuar. Fleta e të dhënave të kabllove, vizatim ndërtimi, raporti i provës së fabrikës, lista e daulleve, lista e paketimit, shënimi i këllëfës, dhe përshkrimi i faturës nuk duhet të përdorë gjuhë kontradiktore të tensionit ose emra jo të plotë të ndërtimit. Një grup dokumentesh që e quan të njëjtin produkt “kabllo 15 kV,” “Kabllo 8.7/15kV,” dhe “kabllo MV-105” pa shpjegim krijon punë të panevojshme rishikimi.
| Dokumenti | Informacion që duhet të përputhet | Arsyeja |
|---|---|---|
| Fleta e të dhënave teknike | Tensioni, standarde, dirigjent, izolim, ekran, këllëf, forca të blinduara, dimensionet, dhe peshë. | Përcakton se çfarë do të prodhojë XWA. |
| Vizatim ndërtimi | Sekuenca e shtresave, diapazoni i diametrit, lloji i ekranit, dhe këllëfi ose rregullimi i armaturës. | Mbështet miratimin teknik dhe zgjedhjen e aksesorëve. |
| Raporti i testit rutinë | Emërtimi i kabllit, numri i daulles, standarde, dhe bazën e testimit. | Lidh provat e provës me gjatësinë e kabllos së dhënë. |
| Shenja e këllëfës | Tensioni, madhësia, standarde, identiteti i prodhuesit, vit, dhe shënimi i gjatësisë aty ku kërkohet. | Mbështet identifikimin gjatë instalimit dhe mirëmbajtjes në të ardhmen. |
| Lista e daulleve dhe lista e paketimit | Numri i daulles, gjatësia, peshë bruto, informacion për destinacionin, dhe llojin e paketës. | Mbështet shkarkimin, alokimi i rrugës, dhe gjurmueshmëria e dërgesës. |
8. Formati më i dobishëm i specifikimeve 15 kV
Një përshkrim praktik i kabllove 15 kV mund të ndërtohet në këtë mënyrë: përcaktimi i tensionit, materiali dhe madhësia e përcjellësit, rregullimi thelbësor, material izolues, dizajni i ekranit ose mburojës, këllëf dhe forca të blinduara, standarde, dokumentet e testimit, gjatësia e daulles, dhe gjendja e rrugës. Ky urdhër pasqyron se si rishikimi inxhinierik zakonisht kalon nga kërkesa elektrike në ndërtim dhe më pas në dokumentacion.
Një vijë e dobët thotë: "Kabllo XLPE 15 kV." Një linjë më e fortë thotë: “8.7/15(17.5)KV kabllo alumini me përçues me një bërthamë të izoluar XLPE, ekrani i përcjellësit, ekran izolues, Ekran metalik me tela bakri me sipërfaqe të caktuar, Mbulesa e jashtme PE, forca të blinduara jo të blinduara ose të përcaktuara nga projekti, teste standarde dhe rutinë sipas specifikimeve të miratuara të projektit, furnizohet në bateri të shënuara me fletë të dhënash, vizatim, raporti i testit rutinë, dhe lista e paketimit.” Formulimi i saktë duhet ende të përshtatet me standardin qeverisës dhe planin e projektit, por versioni i dytë i jep fabrikës informacion të përdorshëm.
Çfarë ka nevojë XWA përpara se të konfirmojë një konfigurim 15 kV
Për konfigurimin dhe kuotimin, XWA ka nevojë për shprehjen e tensionit të vlerësuar, standardi i aplikueshëm, material përcjellës, madhësia e përcjellësit, rregullim me një bërthamë ose tre bërthama, material izolues, lloji dhe zona e ekranit ose mburojës, material këllëf, kërkesa për armaturë, rruga e instalimit, gjatësia totale, gjatësi për daulle, destinacion, dhe listën e dokumenteve të kërkuara. Nëse projekti përdor terminologjinë e Amerikës së Veriut si MV-105, standardi dhe baza e vlerësimit të temperaturës duhet të identifikohen qartë.
Përfundimi inxhinierik është i drejtpërdrejtë: një specifikim i mirë i kabllove 15 kV redukton interpretimin. I tregon fabrikës se çfarë të ndërtojë, i tregon furnizuesit të aksesorëve se cilat dimensione dhe dizajn ekrani duhet të përputhen, u tregon grupeve të inspektimit se cilat dokumente duhet të kontrollojnë, dhe i jep projektit një sistem kabllor të gjurmueshëm në vend të një emri të tensionit të lirë.
FAQ
Kablloja 15 kV shkruhet gjithmonë si 8.7/15(17.5)kV?
Nr. 8.7/15(17.5)kV është e zakonshme në specifikimet e tensionit të mesëm të stilit IEC, por praktika rajonale dhe standardi qeverisës kontrollojnë formulimin përfundimtar. Dokumentet e Amerikës së Veriut mund të përdorin gjuhë të ndryshme të klasës së tensionit dhe të nivelit të izolimit.
Cili është ndryshimi midis kabllos 15 kV dhe kabllos MV-105?
15Kablloja kV përshkruan një klasë tensioni. MV-105 është një emërtim i tensionit të mesëm i përdorur në specifikime të caktuara kabllore të Amerikës së Veriut dhe është i lidhur me një konventë të vlerësimit të temperaturës. Nuk duhet të përdoret si sinonim global për kabllon IEC 15kV.
A ka nevojë për një kabllo 15kV gjithmonë ekran ose mburojë metalike?
Modelet e kabllove MV të mbrojtura ose të mbrojtura zakonisht përdorin një ekran ose mburojë metalike për kontrollin e fushës elektrike, tokëzimi, dhe kërkesat e rrymës së defektit. Lloji dhe zona e saktë e ekranit duhet të ndjekin standardin, studimi i mbrojtjes, dhe specifikimet e projektit.
A mund të zëvendësohen lirisht XLPE dhe EPR?
Nr. XLPE dhe EPR janë sisteme të ndryshme izolimi. Çdo zëvendësim duhet të rishikohet në përputhje me kërkesat standarde, vlerësimi i temperaturës, përputhshmëria e aksesorëve, kushtet e rrugës, dhe dokumentet e miratimit të projektit.
Cilat dokumente e bëjnë më të lehtë miratimin e specifikimeve të kabllove 15 kV?
Paketa më e dobishme përfshin fletën e të dhënave teknike, vizatim ndërtimi, raporti i testit rutinë, lista e daulleve, lista e paketimit, konfirmimi i shënjimit të këllëfit, dhe fotot e inspektimit aty ku kërkohet. Këto dokumente lidhin specifikimet e miratuara me kabllon e dhënë.
