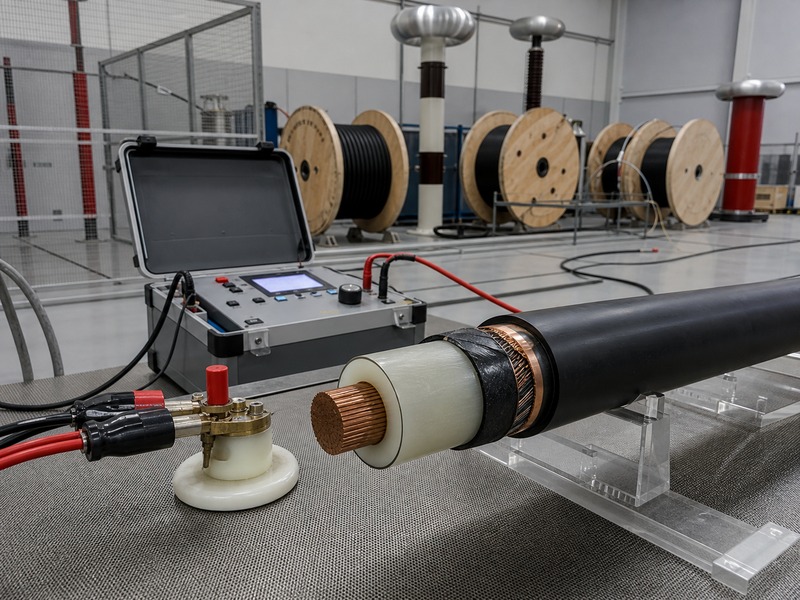

Перед отправкой, XWA Cable подтверждает, что каждый заказ кабеля среднего напряжения прошел плановые испытания, требуемые утвержденной технической спецификацией, и что отчет об испытаниях соответствует фактической производственной партии.. Для МЭК 60502-2 кабель, обзор обычно охватывает сопротивление проводника, частичный разряд, испытание напряжения, строительные замеры, идентификация, и документы, определенные договором. Типовые испытания и выборочные испытания служат разным целям, и их не следует путать с рутинными испытаниями..
Цель – не собрать толстый пакет документов. Цель состоит в том, чтобы соединить каждый барабан и тестовую запись с утвержденным кабелем.. Протокол испытаний без кода кабеля, обозначение напряжения, размер проводника, номер барабана или партии, метод испытания, результат, дата, и ответственный протокол проверки обеспечивает ограниченную отслеживаемость.
В этой статье представлены заводские испытания кабеля XWA., прослеживаемость, и перспектива контроля документации для EPC, полезность, и промышленные проекты. В нем объясняется, как XWA организует данные испытаний и связывает их с прилагаемым кабелем.. The Страница продукта силового кабеля среднего напряжения обеспечивает контекст коммерческого продукта; в этой статье основное внимание уделяется приемке перед отправкой.
Начните с разделения рутины, Образец, И типовые тесты
Приемо-сдаточные испытания распространяются на изготовленные длины кабелей в соответствии со стандартом и проектной спецификацией.. Они помогают выявить производственные дефекты в поставляемом кабеле.. Выборочные испытания применяются к выбранным образцам или готовому кабелю на определенных частотах.. Типовые испытания подтверждают конструкцию кабеля или систему в более сложных условиях.. Они не доказывают, что каждый новый барабан прошел все процедуры типовых испытаний..
В спецификациях проекта иногда используется фраза «все тесты» без определения категории.. XWA отделяет рутину, образец, тип, и специальные тесты, потому что они отвечают на разные вопросы качества. В утвержденном плане проверок указано, какие плановые испытания применяются к изготовленным длинам., какие выборочные испытания применимы к партии, и какие данные типовых испытаний подтверждают конструкцию кабеля.
| Категория теста | Основная цель | Типичные доказательства | Заводской контрольный пункт |
|---|---|---|---|
| Плановый тест | Проверьте изготовленную длину кабеля | Отчет о заводе, связанном с партией/барабаном | Предполагая, что общий сертификат распространяется на груз |
| Образец теста | Проверьте выбранные образцы продукции | Отчет об образце партии и измерениях | Ожидание, что каждый барабан получит разрушительные проверки |
| Типовое испытание | Проверка конструкции кабеля | Сертификат или отчет по конкретному проекту | Использование несвязанного отчета о проектировании |
| Специальный/проектный тест | Соответствие контракту или коммунальным требованиям | Утвержденный план проверок и испытаний | Добавление тестов после производства без согласования |
Утвержденная таблица данных является отправной точкой для отчета об испытаниях.
Тестирование начинается с контроля документации. До производства, XWA подтверждает обозначение кабеля, номинальное напряжение, материал и размер проводника, экран проводника, Изоляция из сшитого полиэтилена, изоляционный экран, металлический экран, блокировка воды, броня, внешняя оболочка, стандартный, длина барабана, и маркировка. В отчете об испытаниях должна быть ссылка на утвержденную конструкцию..
Если цитата ссылается 33кВ кабель но в окончательно утвержденной спецификации используется 18/30(36)обозначение кВ, документы должны оставаться последовательными. Если утвержденное требование проекта изменяет площадь медного экрана, броня, или ножны после одобрения, план проверки также может измениться. Отчет, в котором перечислены только «кабели среднего напряжения». 240 мм2» недостаточно хорошо идентифицирует продукт..
Для фона выбора проекта, XWA предоставляет Руководство по выбору кабеля среднего напряжения. Те же переменные, которые использовались при выборе, должны присутствовать в протоколах производства и приемки..
Сопротивление проводника: Базовый тест с коммерческими последствиями
Сопротивление проводника подтверждает, соответствует ли проводник применимым требованиям после корректировки до эталонной температуры.. Он может выявить проблемы с материалом проводника., поперечное сечение, конструкция пряди, суставы, или измерение. В отчете должно быть указано измеренное значение., корректирующая база, предел, и результат.
XWA проверяет, что в отчете указан правильный материал и размер проводника.. Пределы меди и алюминия различаются. Класс дирижера также имеет значение. Результат без единиц измерения или температурной поправки не может быть просмотрен должным образом.. Если проект включает несколько размеров, для каждого размера требуется правильный предел приемлемости.
Сопротивление также связано с эффективностью проекта.. Кабель может соответствовать требованиям по сопротивлению, но при этом требует отдельного исследования токовой нагрузки или падения напряжения.. Заводские испытания на устойчивость подтверждают соответствие продукции; он не заменяет расчеты проектирования системы.
Частичный разряд: Важный, Но легко упростить
Испытание на частичный разряд занимает центральное место во многих режимах приемки кабелей среднего напряжения, поскольку дефекты в системе изоляции, экраны, или интерфейсы могут создавать локализованные электрические разряды. Испытание должно соответствовать применимому стандарту и согласованным условиям напряжения.. XWA не сводит контроль частичного разряда к одной фразе, такой как «PD пройден».
В отчете должен быть указан кабель, тестовая установка или ссылка на метод, испытательное напряжение, измеренный уровень или заявление о приемке, контроль фонового шума, где это необходимо, и результат. Лаборатория должна использовать подходящее оборудование и процедуры.. Концы кабелей и тестовые клеммы также имеют значение, поскольку плохое временное окончание может повлиять на результаты измерений..
Низкое заявленное значение бесполезно, если отчет нельзя связать с отправкой.. Наоборот, аномалия при тестировании не доказывает автоматически, что вся производственная партия дефектна. Поставщик должен изучить установку, прекращение, оборудование, и кабель, прежде чем принять решение о расположении. XWA записывает расследование, расположение, и проводить повторные испытания всякий раз, когда возникает несоответствие.
Испытание напряжения проверяет целостность изоляции в определенных условиях
При испытании напряжения применяется указанное испытательное напряжение в течение определенного времени в соответствии с соответствующим стандартом или контрактом.. Проверяет целостность изоляции после изготовления.. Точный метод и уровень зависят от номинала кабеля и нормативных требований.. XWA применяет уровень напряжения и продолжительность, определенные применимым стандартом и утвержденной спецификацией проекта..
В отчете должно быть указано обозначение номинального напряжения., испытательное напряжение, продолжительность, частота или метод испытаний, длина кабеля или номер барабана, и результат. В простой записи «Испытание высоким напряжением прошло успешно» недостаточно информации для технической проверки..
Испытание напряжения не подтверждает все аспекты долговременной работы кабеля.. Работает со строительным контролем, материальные проверки, испытание на частичный разряд, образцы тестов, и доказательства типовых испытаний. Приемка зависит от полного плана качества.

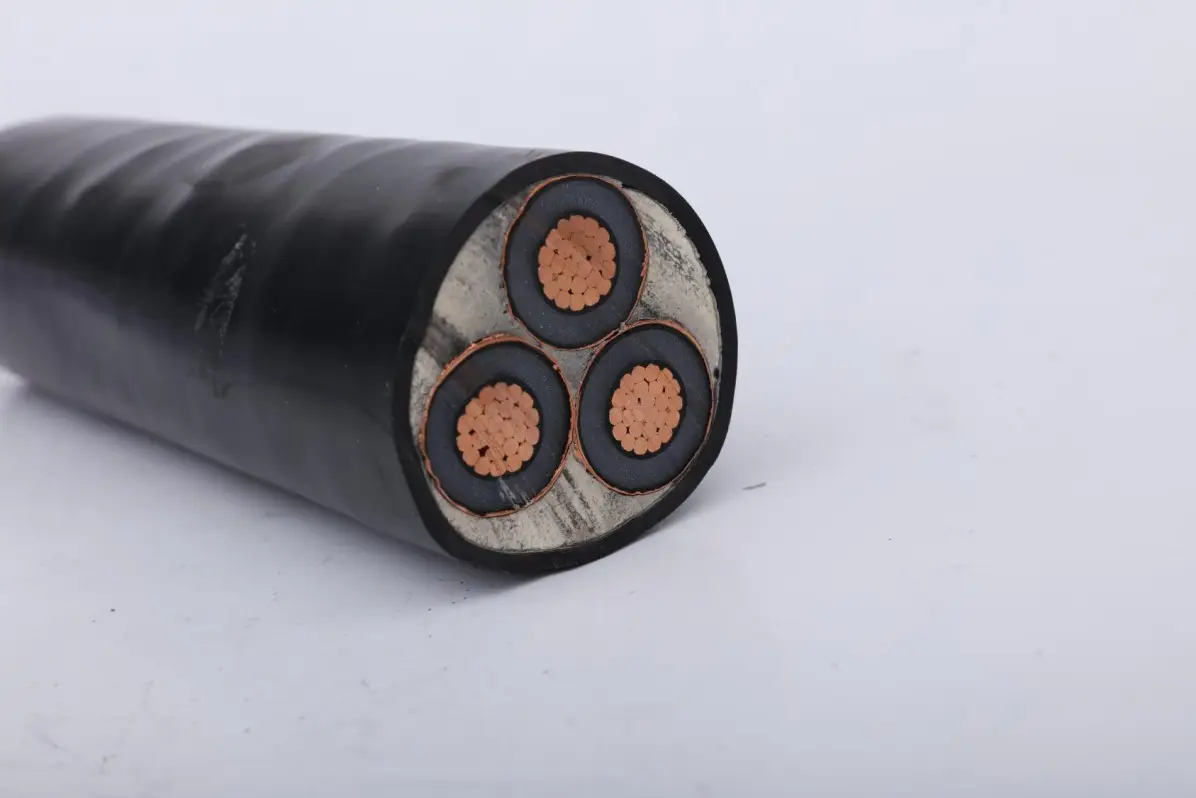

Строительные измерения и визуальный осмотр
Электрические испытания привлекают внимание, однако при проверке размеров и визуальной проверке часто выявляются практические отклонения от конфигурации.. XWA подтверждает конструкцию проводника, толщина изоляции, размеры экрана, область экрана из медной проволоки или ленты, броня, толщина оболочки, общий диаметр, маркировка, и длина барабана по утвержденным данным.
Толщина изоляции заслуживает тщательного рассмотрения, поскольку электрическое напряжение среднего напряжения зависит от спроектированной системы изоляции.. Поверхности экрана и интерфейсы должны быть гладкими и совместимыми.. Конструкция металлического экрана должна соответствовать току повреждения и конструкции соединения.. Броня должна соответствовать условиям установки и требованиям к одножильным кабелям.. Качество внешней оболочки влияет на защиту от влаги и удобство использования..
| Объект проверки | Что сочетать | Распространенная ошибка конфигурации |
|---|---|---|
| Дирижер | Материал, размер, сорт, конструкция пряди | Неправильный материал или неясный класс |
| Изоляция | Материал, номинальная/минимальная толщина, чистота | Запись только номинальной стоимости |
| Металлический экран | Конструкция и площадь медной проволоки/ленты | Игнорирование требования о замыкании на землю |
| Броня | Материал и конструкция | Использование неподходящей брони на одножильном кабеле |
| Внешняя оболочка | Материал, толщина, цвет, маркировка | Отсутствует УФ, огонь, или требование проекта |
| Барабан | Длина, серийный номер, заканчивается, упаковка | Отчет не связан со списком барабанов |
Пакет предотгрузочной документации XWA
Практичная упаковка перед отправкой должна содержать утвержденную техническую документацию., план проверок и испытаний, отчет о плановых испытаниях, применимый протокол испытаний образца, свидетельства типовых испытаний, когда это необходимо, список барабанов, товарная накладная, детали маркировки кабеля, и фотографии перед отправкой. Контракт может требовать больше или меньше, но документы должны образовывать один прослеживаемый комплект.
В плане проверок и испытаний следует определить точки остановки и контрольные точки до начала производства.. Когда проект требует проведения испытаний на частичный разряд или напряжение под свидетелем, XWA планирует точки удержания и наблюдения перед началом производства.. Запрос, сделанный после упаковки кабеля, может привести к задержке., переработка, или несогласие.
На фотографиях должна быть видна маркировка кабелей., номера барабанов, концы кабеля, состояние барабана, защита, и погрузка контейнера при необходимости. Фотографии не являются доказательством испытаний, но они помогают проверить личность и упаковку. Новый процесс метаданных мультимедиа также должен точно описывать эти изображения в библиотеке WordPress, если они поддерживают общедоступный контент..
Прослеживаемость: Подключите кабель, Барабан, Много, и отчет
Прослеживаемость — это разница между отчетом и полезным свидетельством приемки.. Каждая изготовленная длина должна быть связана с номером барабана., тип кабеля, размер, производственная партия, и результат теста. Список барабанов должен связать эти номера с отгрузочными документами..
Если проект получит пятьдесят барабанов, Система отслеживания XWA показывает, какие испытания применимы к каждой длине, а какие выборочные испытания применимы к партии.. Если несоответствие затрагивает одну партию, система определяет затронутый объем, не подвергая всю партию неопределенности.
Заводские приемочные испытания и проверка третьей стороной
В некоторых проектах EPC используются заводские приемочные испытания или сторонний инспектор.. Это может повысить прозрачность, но только тогда, когда объем очевиден. Инспектор не может проверить неопределенную спецификацию. XWA подтверждает утвержденную таблицу данных, план испытаний, критерии приемки, список документов, и план отбора проб перед визитом.
Инспектор должен проверить идентификацию оборудования и статус калибровки., идентификатор кабеля, условия испытаний, результаты, маркировка, состояние барабана, и согласованность документов. Короткий визит не может заменить контроль качества производства.. Он проверяет выбранные доказательства на согласованном этапе..
Независимая проверка также не делает неподходящую конструкцию кабеля подходящей.. Утверждение дизайна происходит до начала производства. FAT подтверждает, что поставляемый кабель и документация соответствуют согласованным требованиям..
Распространенные проблемы в отчетах об испытаниях кабелей среднего напряжения
- В отчете отсутствуют ссылки на барабаны или партии..
- Обозначение напряжения отличается от утвержденной договорной спецификации..
- Сопротивление проводника не имеет температурной коррекции или ограничения..
- Частичный разряд имеет маркировку «пройден» без условий испытаний..
- Отсутствует уровень или продолжительность проверки напряжения.
- В отчете используется общее описание продукта..
- Данные типовых испытаний относятся к кабелю другой конструкции..
- Площадь экрана, броня, или требования к оболочке отсутствуют в протоколах проверок.
- Статус калибровки недоступен, если этого требует контракт..
- В списке барабанов и упаковочном листе используются противоречивые идентификаторы..
Как справиться с несоответствующим результатом
Неудачный или сомнительный результат требует контролируемого реагирования.. Поставщик должен определить поврежденный кабель., остановить выпуск, изучить испытательную установку и производственную запись, определить причину, и предложить исправление или отказ. Повторное тестирование должно проводиться в соответствии с согласованными стандартами и процедурами качества..
XWA выдает запись о несоответствии, в которой сохраняется первоначальный результат., расследование, расположение, корректирующие действия, повторное тестирование, и одобрение. Исходный результат остается частью протокола качества.. Прозрачные записи вызывают больше доверия, чем представление о том, что на производстве никогда не бывает отклонений..
Тестирование не заканчивается у ворот завода
Заводские испытания не могут защитить кабель от плохой транспортировки., хранилище, тянет, изгиб, или прекращение работы. Тяжелые кабельные барабаны среднего напряжения нуждаются в подходящей упаковке, удушающий, разгрузка, хранилище, и торцевое уплотнение. Монтажные бригады должны соблюдать радиус изгиба., напряжение, и защита оболочки.
После установки, спецификации проекта могут потребовать испытаний оболочки, проверка изоляции, VLF или другие пуско-наладочные испытания, или дополнительные тесты. Они отличаются от заводских плановых испытаний.. Владелец, консультант, поставщик кабеля, и поставщик аксессуаров должен согласовать метод ввода в эксплуатацию..
Данные проекта XWA подтверждает перед началом производства
- Обозначение напряжения кабеля и напряжение системы.
- Материал проводника, размер, и класс.
- Изоляция, экраны, металлическая область экрана, броня, и ножны.
- Применимые стандартные и проектные отклонения.
- Обязательная процедура, образец, тип, и специальные тесты.
- План проверок и испытаний с точками удержания/свидетеля.
- Обязательный формат отчета и поля отслеживания.
- Объем сторонней проверки, если таковые имеются.
- Длина барабана, нумерация барабанов, упаковка, и фотографии.
- Порт назначения, срок доставки, и график проекта.
Часто задаваемые вопросы
Требуется ли проверка на частичный разряд на каждом кабельном барабане среднего напряжения??
Применимый стандарт и утвержденная спецификация проекта определяют объем плановых испытаний.. XWA применяет требования, определенные стандартом и спецификацией проекта., и в отчете указана изготовленная длина кабеля.
Достаточно ли сертификата типовых испытаний для приемки груза??
Нет. Данные типовых испытаний подтверждают надежность конструкции в определенных условиях.. Приемка груза также требует текущих доказательств планового контроля и выборочных испытаний., прослеживаемость, строительные проверки, и договорные документы.
Что должен включать отчет о плановых испытаниях кабеля среднего напряжения??
Он должен идентифицировать кабель, размер, Напряжение, стандартный, лот или барабан, метод испытания, условия, результат измерения, предел приема, дата, ссылка на оборудование или процедуру, и одобрение.
Могут ли команды проекта EPC стать свидетелями заводских испытаний??
Свидетельствование может помочь в важных проектах, но объем и точки хранения должны быть согласованы до начала производства. Четкие документы и отслеживаемость остаются необходимыми даже при присутствии инспектора..
Могут ли заводские испытания гарантировать работоспособность установки??
Нет. Заводские испытания подтверждают соответствие производства при определенных условиях.. Перевозки, хранилище, тянет, изгиб, расшивка, прекращение, и ввод в эксплуатацию по-прежнему влияют на эффективность проекта.
Заводское качество XWA
Испытание кабеля среднего напряжения перед отправкой должно создать прослеживаемую связь между утвержденной конструкцией, изготовленный кабель, результаты испытаний, барабаны, и товаросопроводительные документы. XWA отделяет рутину, образец, тип, и тесты проекта вместо предоставления общего «сертификата испытаний».
Для технической конфигурации и расценок, XWA требует обозначения напряжения, размер проводника, строительство, область экрана, броня, оболочка, стандартный, количество, длина барабана, необходимые тесты, свидетельские показания, документы, и порт назначения. XWA Cable может подготовить технические характеристики и объем испытаний для проверки перед производством..
