Для сельской электрификации, Кабель ABC и голый проводник решают одну и ту же основную проблему по-разному.: они передают энергию по воздушным столбам, но они справляются с изоляцией, разрешение, контактный риск, линейное оборудование, поведение при неисправности, и обслуживание по-разному. Кабель ABC связывает изолированные фазовые проводники вокруг или рядом с соединительным проводом.. Неизолированный проводник разделяет проводники под напряжением и использует воздушный зазор., изоляторы, и геометрия полюса.
Практический выбор не в том, «какой кабель всегда лучше».?«Кабель ABC обычно заслуживает первой проверки при контакте с общественностью., растительность, узкая полоса отвода, сервисные капли, или риск межфазного контакта имеет значение. Голый проводник часто остается привлекательным при длинных пролетах., простой осмотр, устоявшаяся коммунальная практика, и более низкая первоначальная стоимость проводника имеет большее значение. Маршрут, Напряжение, загрузка, стандартный, и модель обслуживания должна решить.

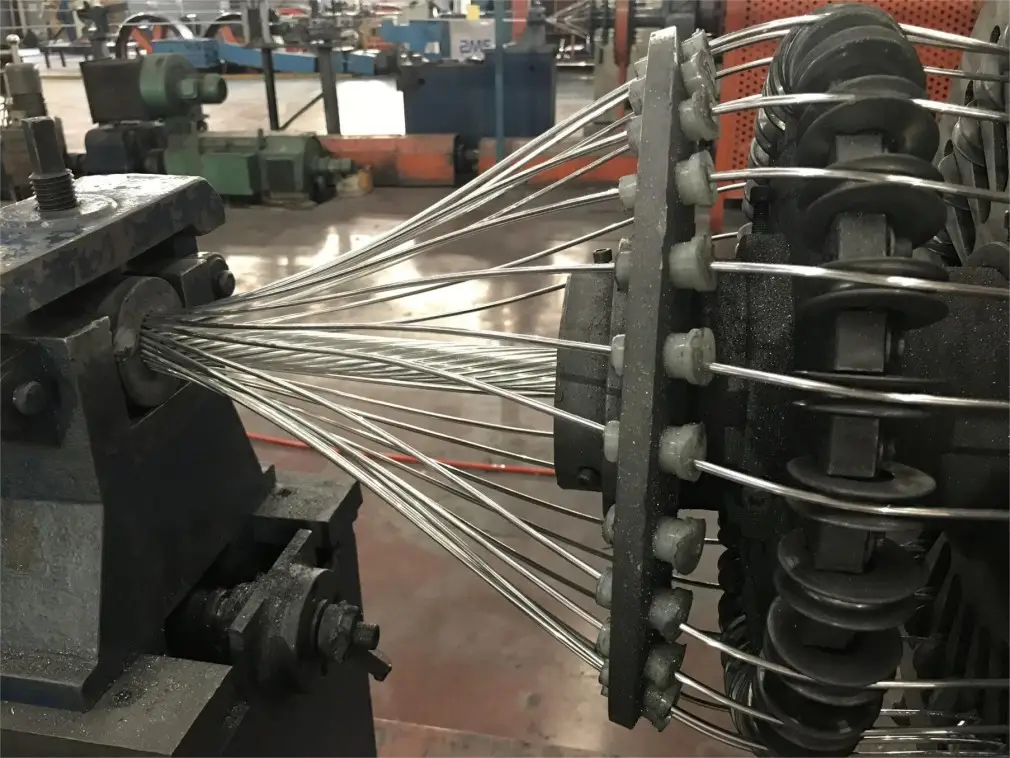

С точки зрения завода и инженерной мысли XWA Cable, это сравнение объясняет, как условия трассы влияют на конструкцию кабеля., аппаратное обеспечение, и длительная эксплуатация. Соответствующие конфигурации показаны на Страница продукта ABC Cable и Ассортимент продукции для воздушных кабелей после того, как станут ясны условия проекта.

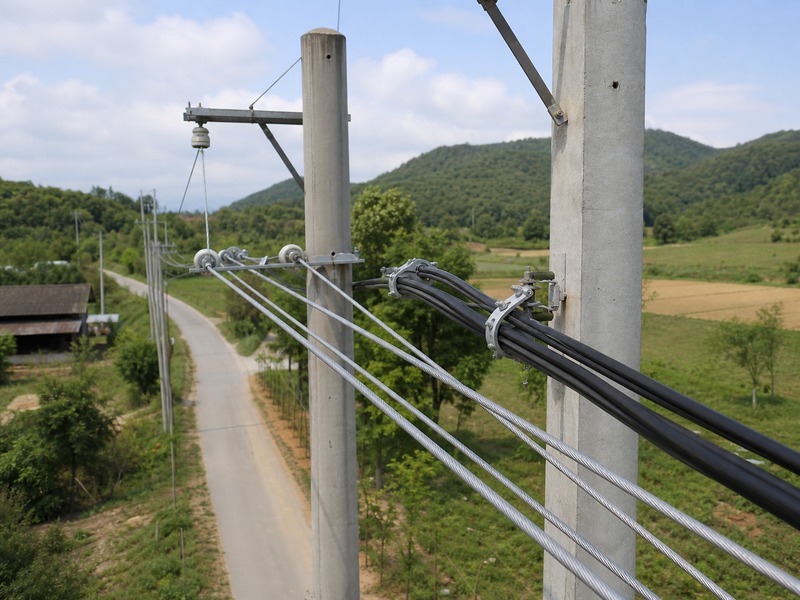

Разница, которая меняет дизайн всей линейки
Голые воздушные проводники остаются электрически незащищенными. В линии используются отдельные положения фаз., изоляторы, перекладины, и воздушный зазор для разделения фаз и заземленных объектов.. В воздушном жгуте используются изолированные жилы, собранные в компактный жгут.. В зависимости от дизайна, нейтральный проводник может нести механическое напряжение, в то время как изолированные фазовые провода следуют по маршруту.
Это структурное различие меняет больше, чем внешний вид.. Это влияет на оборудование на вершине столба., поведение при контакте с деревом, риск случайного контакта, способы подключения услуги, место неисправности, ремонт проводника, практика натягивания струн, и поставка проектов. Проект не может заменить одну систему другой, подбирая только алюминиевое поперечное сечение..
| Область принятия решений | Кабель ABC | Голый проводник | Проверка проекта |
|---|---|---|---|
| Электрическое воздействие | Изолированные фазные провода | Открытые проводники, разделенные воздухом | Сколько публики, здание, или существует риск контакта с растительностью? |
| Геометрия линии | Компактная комплектация | Отдельные фазы на изоляторах | Какое пространство и зазор на вершине столба доступны?? |
| Механическая поддержка | Мессенджер или самонесущая конструкция | Каждый проводник несет напряжение | Каковы пролеты, ветровые нагрузки, и аппаратные требования? |
| Обслуживание | Изоляция и арматура требуют проверки | Проводник и изоляторы визуально доступны. | Какие навыки и запасные части может поддержать коммунальное предприятие? |
| Первоначальная стоимость материала | Обычно более высокая сложность кабелей и аксессуаров. | Часто более низкая стоимость проводника | Оправдывает ли риск жизненного цикла разницу?? |
Где кабель ABC часто является более сильным аргументом
Кабель ABC часто подходит для деревенских дорог., плотные зоны обслуживания, узкие коридоры, обсаженные деревьями маршруты, неофициальные строительные зоны, и места, где публика может подойти к линии. Изоляция не делает линию безопасной для прикосновения, но это добавляет физический барьер вокруг фазных проводов под напряжением.. Этот барьер может уменьшить количество неисправностей из-за кратковременного контакта фаз и некоторых событий вегетации, если система спроектирована и обслуживается правильно..
Компактный комплект также может упростить установку на опоре.. Это может помочь там, где ширина дороги, близость здания, или существующая инфраструктура ограничивает доступное пространство. Проекты сельской электрификации часто разворачиваются вокруг домов, магазины, школы, и дороги общего пользования. Компактная изолированная система может облегчить организацию последующих сервисных подключений., при условии, что утилита указывает совместимые разъемы для прокалывания, зажимы, якоря, и сервисный кабель.
Кабель ABC может уменьшить некоторые механизмы отключения, связанные с соприкосновением проводников друг с другом во время ветра или падающих ветвей.. Это не устраняет перебои в работе. Поврежденная изоляция, плохие разъемы, вход в воду, неправильное натяжение, и неподходящее оборудование все равно может стать причиной сбоев. XWA рассматривает ABC как спроектированную линейную систему., не как единый продукт, который автоматически исправляет надежность сети.
ABC обычно заслуживает серьезного рассмотрения, когда:
- Маршрут проходит через населенные пункты или оживленные придорожные территории..
- Управление растительностью сложно или дорого.
- Здания, знаки, или эксплуатационные перепады создают зазорное давление.
- Проекту необходимо множество связей с клиентами на протяжении всего маршрута..
- Коммунальным предприятиям нужна компактная конструкция на опоре.
- Контакт фаз во время ветра является известной проблемой надежности..
Где неизолированный проводник все еще может быть лучшим инженерным выбором
Голый проводник остается стандартным решением для открытых сельских коридоров, пути передачи, и распределительные линии с достаточным зазором. Он доступен во многих AAC., АААК, АКСР, и проекты АКАР. Коммунальные службы уже разбираются в его оснащении, напряженное поведение, процедуры проверки, и способы ремонта. Для длинных пролетов или маршрутов, где преобладает механическая прочность., система с голыми проводниками может предложить больше возможностей.
Голые линии легче проверить визуально, поскольку отсутствует полимерная изоляция, скрывающая повреждение проводника.. Линейщики могут определить сломанные пряди, износ проводника, загрязнение изолятора, и аппаратные проблемы с использованием установленных методов проверки. Для системы может также потребоваться меньше специализированных разъемов, прокалывающих изоляцию..
Первоначальная стоимость проводника может быть ниже, но полная стоимость линии должна включать изоляторы, перекладины, больший фазовый интервал, растительные работы, конструкция столба, и риск простоя. XWA сравнивает полные конфигурации линий, а не только стоимость проводников, потому что оборудование, расстояние, конструкция столба, и объем установки меняют результат.
Для открытой местности с большими пролетами, низкая публичность, контролируемая растительность, и серьезное коммунальное обслуживание, голый проводник может оставаться более экономичным выбором на протяжении всего жизненного цикла. XWA также предоставляет Руководство для проводников ACSR и AAAC когда проект достигает стадии выбора голого проводника.
Безопасность: Изоляция снижает риск, но не устраняет его
Одна из наиболее разрушительных ошибок в спецификации — описание кабеля ABC как «безопасного при прикосновении». Это не. Изоляция является частью конструкции кабеля., но линия остается под напряжением энергосистемы. Установка, сервисные соединения, тестирование, и техническое обслуживание требуют квалифицированного персонала и коммунальных процедур..
ABC может уменьшить случайный междуфазный контакт и добавить защиту от кратковременного контакта с ветвями или внешними объектами.. Однако, изоляция может стареть от солнечного света, нагревать, истирание, электрический стресс, плохие аксессуары, или повреждение установки. Коммунальным предприятиям необходимы правила проверки на наличие трещин в изоляции, свободные зажимы, уплотнение разъема, и поврежденные сервисные краны.
Голые проводники требуют более строгих воздушных зазоров и общественного разделения. Их риск возрастает, когда здания вторгаются на маршрут или когда ветви деревьев попадают в фазовый интервал.. Хорошее расположение столба, контроль провисания проводника, состояние изолятора, управление растительностью, и осведомленность общественности остаются важными.
Растительность, Погода, И условия сельских маршрутов
Растительность часто является центральной проблемой распределения в сельской местности.. Голые проводники могут выйти из строя, когда ответвления замыкают фазы или касаются проводника под напряжением и земли.. Изоляция ABC может уменьшить количество неисправностей от легкого или временного контакта., но тяжелые ветки могут сломать пучок или истереть изоляцию. Ни один из проектов не заменяет управление растительностью..
Ветер изменяет перемещение проводника и нагрузку на опору. Голые фазы нуждаются в расстоянии, которое предотвращает столкновение при ожидаемом движении.. Пакеты ABC уменьшают проблемы разделения фаз, но на связку и ее посланника действует ветровая нагрузка. Лед, соль, пыль, нагревать, и ультрафиолетовое воздействие также влияют на выбор материалов и оборудования..
Прибрежные или загрязненные маршруты требуют проверки на коррозию.. Выбор голых проводников, таких как AAAC или специальные конструкции ACSR, могут по-разному реагировать на коррозионную среду.. Для систем ABC требуется устойчивый к коррозии мессенджер., арматура, и разъемы, а также подходящую изоляцию. В спецификации проекта должно быть указано, является ли линия прибрежной., промышленный, гора, лес, пустыня, или высокогорный.
| Состояние маршрута | Кабельный концерн ABC | Проблема голых проводников | Данные проекта |
|---|---|---|---|
| Густая растительность | Истирание и нагрузка на ветки | Замыкания фаз и контакт заземления | Тип растительности и план расчистки |
| Прибрежный воздух | Мессенджер, разъем, и коррозия фитингов | Дирижер, стальной сердечник, и загрязнение изолятора | Расстояние от берега и класс коррозии |
| Длинные пролеты | Натяжение и провисание мессенджера | Прочность проводника и фазовый зазор | Типичный и максимальный диапазон |
| Плотное заселение | Качество сервисного разъема | Общественное пространство и близость к зданию | Плотность клиентов и ширина коридора |
Падение напряжения и рост нагрузки по-прежнему контролируют размер проводника
Кабель ABC не устраняет требования к электрическим размерам.. Сельские кормушки могут быть длинными, и падение напряжения может контролировать размер проводника до того, как мощность теплового тока. Голые проводники сталкиваются с той же проблемой. Инженер-конструктор должен учитывать сопротивление проводника., ток нагрузки, длина маршрута, коэффициент мощности, сетевое расположение, и будущий спрос.
Небольшой проводник может выдержать существующую нагрузку, но оставить плохое напряжение в дальнем конце деревни.. Провод большего размера может уменьшить падение напряжения и способствовать росту, но это увеличивает вес, размер барабана, монтажное натяжение, и стоимость. Правильное сравнение использует один и тот же прогноз нагрузки и целевой показатель падения напряжения для обеих систем..
Статья XWA о Выбор размера кабеля ABC объясняет данные проекта, необходимые перед настройкой кабеля. Та же самая дисциплина применяется при сравнении неизолированного проводника.. Предоставить участки маршрута, локации трансформаторов, максимальный спрос, плотность обслуживания, и планируемое расширение.
Оборудование и установка могут полностью изменить сравнение затрат
Для кабеля ABC требуются совместимые подвесные зажимы., анкерные зажимы, скобки, разъемы, и сервисные аксессуары. Плохо подобранное оборудование может повредить изоляцию., допустить проскальзывание, или создайте водные дорожки. Голый проводник требует изоляторов, перекладины, связи, тупиковое оборудование, и соответствующий интервал. Обе системы требуют опорных конструкций, рассчитанных на механические нагрузки..
Монтажным бригадам необходимы различные инструменты и обучение.. Натяжка кабеля ABC должна защищать изоляцию от острых поверхностей и чрезмерного изгиба.. Установка соединителя требует контролируемых методов.. Бригады с голыми проводниками должны соблюдать расстояние между фазами и защищать жилы от повреждений.. Предприятие, которому не хватает аксессуаров ABC или обученных технических специалистов, может столкнуться с более высокими затратами на техническое обслуживание, даже если продукт обеспечивает преимущества в области безопасности..
В котировках XWA, в комплекте поставки указано, включены ли фитинги. XWA может сравнить поставку только по кабелю с согласованным системным пакетом, включающим аппаратное обеспечение., инструменты, запчасти, и требования к установке.
Стандарты и технические характеристики важнее предпочтений
Кабели ABC и конструкции с неизолированными проводниками относятся к различным национальным стандартам., полезность, и международные спецификации. В тендере может быть определен материал проводника., изоляция, посланник, номинальное напряжение, свойства растяжения, маркировка, и тестирование. Голые проводники могут соответствовать стандартам IEC или ASTM., в то время как требования ABC часто исходят из стандартов коммунальных предприятий или национальных стандартов воздушных кабелей..
Не заменяйте ABC оголенным проводником., или одно семейство голых проводников для другого, без инженерного одобрения. Изменение может повлиять на провисание, напряжение, нагрузка на столб, поведение при неисправности, разрешения, и аксессуары. Поставщик может сравнить варианты, но инженер коммунального предприятия или проектировщик должен принять окончательный проект.
Стоимость жизненного цикла: Лучший метод, чем цена за метр
Стоимость жизненного цикла включает материал, аппаратное обеспечение, опорные конструкции, установка, управление растительностью, частота отключений, время ремонта, сохранено, и сервисные соединения. ABC может иметь более высокую первоначальную стоимость, но снижает некоторые неисправности, связанные с контактами.. Голый проводник может стоить дешевле, и опытному коммунальному предприятию его будет легче обслуживать..
Используйте модель сценария вместо общего утверждения. Оцените первоначальную стоимость установки, ежегодные вегетационные работы, ожидаемые причины простоев, замена разъема или изолятора, и возможности экипажа. Затем сравните маршрут с запланированным периодом обслуживания.. Самый дешевый проводник может не обеспечить самую низкую стоимость сети..
| Категория стоимости | Кабель ABC | Голый проводник |
|---|---|---|
| Проводник/кабель | Обычно более высокая сложность материала | Часто более низкая стоимость проводника |
| Аппаратное обеспечение | Специализированные зажимы и соединители | Изоляторы, перекладины, связи, тупики |
| Растительность | Может уменьшить некоторые неисправности контактов | Большая зависимость от зазора |
| Ремонт | Требуются навыки изоляции и подключения. | Привычные методы ремонта без дополнительных затрат |
| Сервисные соединения | Компактный, но качество разъема имеет решающее значение | Требуются безопасные разветвления и зазоры. |
Информация о проекте, необходимая XWA для сравнения систем
- Сетевое напряжение и расположение фаз.
- Текущая нагрузка, будущая нагрузка, длина маршрута, и предел падения напряжения.
- Типовые и максимальные пролеты.
- Местность, растительность, ветер, лед, температура, и коррозионная среда.
- Фазовый размер ABC, дизайн мессенджера, изоляция, и ядра уличного освещения.
- Тип голого проводника, кодовое имя, конструкция пряди, и требования к растяжению.
- Утилита или национальный стандарт.
- Необходимые фитинги, разъемы, изоляторы, и инструменты.
- Количество, длина барабана, упаковка, порт назначения, и внутренний транспорт.
- Таблицы данных, плановые тесты, упаковка фотографий, и требования к проверке.
Часто задаваемые вопросы
Всегда ли кабель ABC безопаснее, чем голый проводник??
ABC добавляет изоляцию вокруг фазных проводов и может снизить риск прикосновения., но он остается под напряжением и требует квалифицированного монтажа. Безопасность зависит от всей конструкции, разрешения, аппаратное обеспечение, обслуживание, и служебные процедуры.
Устраняет ли кабель ABC обрезку деревьев??
Нет. Изоляция может уменьшить количество неисправностей от легкого контакта., но тяжелые ветки могут истереть или сломать кабель. Коммунальным предприятиям по-прежнему требуется проверка растительности и управление маршрутами..
Какая система лучше для длинных сельских пролетов?
Голые проводники часто предлагают более длинные варианты прочности., особенно с ACSR. ABC также может покрыть запланированные промежутки времени, если мессенджер и оборудование исправны.. Инженер-проектировщик должен проверить провисание и натяжение..
Почему кабель ABC может стоить дороже?
ABC включает в себя изоляцию и зачастую нуждается в специализированных мессенджерах., зажимы, якоря, и разъемы. XWA рекомендует сравнивать полную стоимость установки и стоимость жизненного цикла., не только цена за метр.
Может ли утилита заменить голый ACSR на ABC, используя то же сечение??
Не автоматически. Электрическое сопротивление, механическая поддержка, нагрузка на столб, провисать, аксессуары, и стандартные требования могут отличаться. Требуется инженерное одобрение.
Окончательный инженерный вид
Кабель ABC часто является более надежным вариантом в густонаселенных сельских коридорах., маршруты, подверженные растительности, и сети с множеством сервисных подключений. Голый проводник может оставаться более надежным вариантом для открытых маршрутов, длинные пролеты, установленные системы технического обслуживания, и проекты, ориентированные на низкую первоначальную стоимость проводников. Ни один из них не выигрывает в каждом проекте.
Для технической конфигурации и расценок, XWA требует напряжения, нагрузка, длина маршрута, охватывать, условия окружающей среды, размер проводника, посыльный или требование силы, стандартный, количество, длина барабана, арматура, и порт назначения. XWA Cable может сравнивать подходящие конструкции ABC и воздушных проводов, не рассматривая одну систему как универсальный ответ..
