ANWENDUNG
RS485-Kommunikationskabel sind für eine hochzuverlässige differenzielle serielle Datenübertragung konzipiert, Vollständig konform mit dem elektrischen Schnittstellenstandard TIA/EIA-485. Sie bieten eine stabile Fernkommunikation mit hervorragender Anti-Interferenz-Leistung, und werden häufig verwendet:
- Industrielle Automatisierungssteuerungssysteme (SPS, DCS, SCADA-Systemvernetzung)
- Gebäudeautomation & Intelligente Gebäudesteuerung (BMS, Zugangskontrolle, Brandmeldeanlagen)
- Intelligentes Netz & Kommunikation von Energieverteilungsautomatisierungsgeräten
- Sicherheit & Datenübertragung des Videoüberwachungssystems
- Verkehrssignal & intelligentes Transportsystem (ES IST) Vernetzung
- Projekte für erneuerbare Energien (Solar-, Windpark) Feldgerätekommunikation
- Petrochemie, Metallurgie & Bergbaufeldinstrumente und Sensordatenübertragung
Diese Kabel können in Kabelrinnen verlegt werden, in Leitungen vergraben, im Innen-/Außenbereich verlegt, oder in rauen Industrieumgebungen eingesetzt werden, mit ausgezeichneter Beständigkeit gegen elektromagnetische Störungen, mechanische Beanspruchung und Umweltkorrosion.

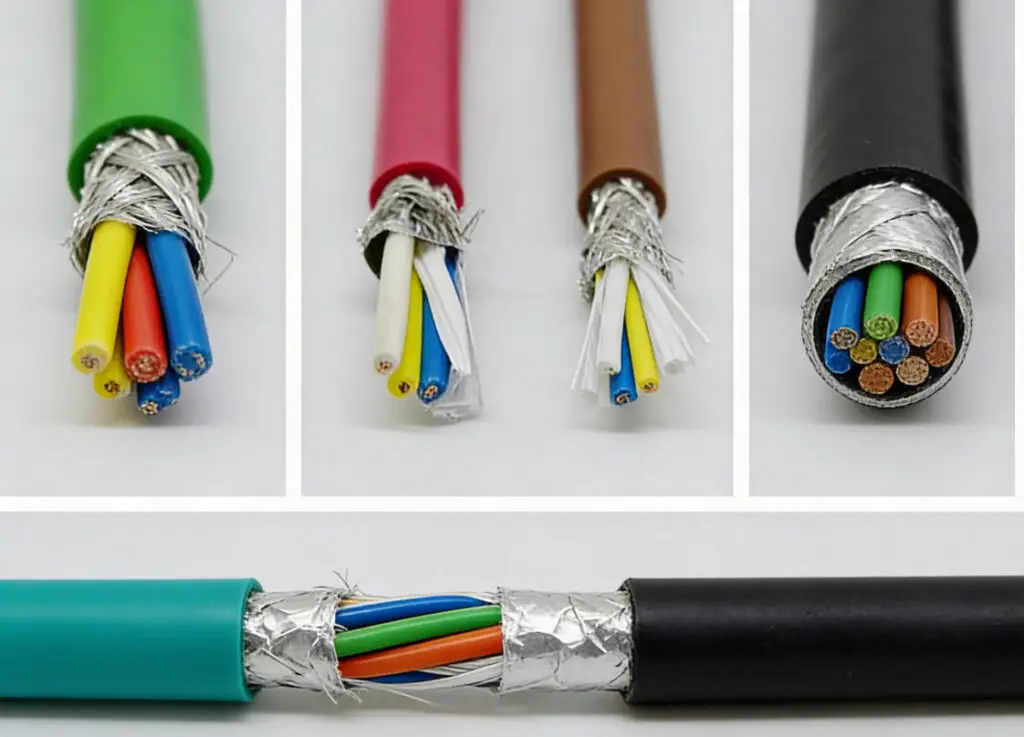

KONSTRUKTION
- Leiter: Geglühtes blankes Kupfer / Verzinntes Kupfer, Klasse 1 (solide) / Klasse 5 (gestrandet) Leiter, gängige Größen AWG24/22/20 (0.2mm² ~ 0,5 mm²)
- Isolierung: Hochleistungsfähiges vernetztes Polyethylen (XLPE) / Polyethylen (PE) / PVC-Isolierung, Gewährleistung stabiler dielektrischer Eigenschaften und einer standardmäßigen charakteristischen Impedanz von 120 Ω
- Twisted-Pair: Kerndrähte paarweise verdrillt mit präziser Schlaglänge, um Übersprechen zu reduzieren und die Stabilität der Differenzsignalübertragung sicherzustellen
- Abflussdraht: Verzinnter Kupfer-Erdungsdraht für kontinuierliche und zuverlässige Erdung (für abgeschirmte Strukturen)
- Innere Abschirmung: Abschirmung aus Aluminiumfolie (100% Abdeckung) für einen umfassenden Schutz vor elektromagnetischen Störungen
- Vollständige Abschirmung: Abschirmung aus verzinntem Kupfergeflecht (Abdeckung ≥85 %), für eine verbesserte EMI/RFI-Beständigkeit in rauen Industrieumgebungen
- Innenfutter: Extrudiertes Polymer-Innenfutter zur Verstärkung und zum Schutz der Kernstruktur
- Rüstung (optional): Stahlbandpanzerung (STA) / Stahldrahtrüstung (SWA) zum Schutz vor mechanischen Beschädigungen, geeignet für direkte Erdverlegung und raue Außenszenarien
- Äußere Hülle: Hochwertiges PVC / LSZH (Raucharm, kein Halogen) / PE / PUR-Mantel, anpassbar an unterschiedliche Umgebungsanforderungen
- Kernidentifikation: Farbcodierte Kernpaare für eine einfache Installation und Wartung vor Ort
EIGENSCHAFTEN
- Charakteristische Impedanz: 120Ω ±20 %, entspricht vollständig den elektrischen Anforderungen des TIA/EIA-485-Standards
- Temperaturbewertung:
- Dirigent im Dauerbetrieb: -40℃~90℃ (XLPE-isolierter Typ); -20℃~70℃ (PVC-isolierter Typ)
- Kurzschluss: 160℃ (max 5 Sekunden für XLPE-isolierte Ausführung)
- Übertragungsleistung: Unterstützt Übertragungsraten von bis zu 10 Mbit/s (12m kurze Distanz) / 100kbit/s (1200m lange Distanz), mit geringer Dämpfung und geringer Signalreflexion
- Anti-Interferenz-Leistung: Die abgeschirmte Struktur bietet eine hervorragende Beständigkeit gegen elektromagnetische Störungen (EMI) und Funkfrequenzstörungen (RFI), Gewährleistung einer stabilen Datenübertragung in industriellen Umgebungen mit starken elektrischen Störungen
- Mechanische Festigkeit: Hervorragende Biege- und Zugfestigkeit, Mindestbiegeradius ≥10× Kabelaußendurchmesser (Festinstallation); ≥15× Kabelaußendurchmesser (flexible Installation)
- Umweltresistenz: Anpassbare Hülle sorgt für Ölbeständigkeit, Korrosion, UV, Abrieb und Witterungseinflüsse, Anpassung an raue Industrieumgebungen, Außen- und Untergrundszenarien
- Flexibilität: Erhältlich in Massivleiterausführung (für feste Verkabelung) und flexibler Litzenleiter (für Mobil- und Schleppkettenanwendungen)
STANDARDS
- TIA/EIA-485: Elektrische Eigenschaften symmetrischer digitaler Mehrpunktsysteme
- IEC 61158: Industrielle Kommunikationsnetze – Feldbus-Spezifikationen
- IEC 60228: Leiter isolierter Kabel
- IEC 60332: Tests an Elektro- und Glasfaserkabeln unter Brandbedingungen
- GB/T 9330: Kunststoffisolierte Steuerkabel (Chinesischer nationaler Standard)
- UL 2464: Mehradrige flexible Kabel mit oder ohne Abschirmung (Nordamerikanischer Markt)
- ISO/IEC 11801: Informationstechnologie – Generische Verkabelung für Kundengelände
- IEC 60079: Standards für explosionsfähige Atmosphären (für eigensichere Kabel)

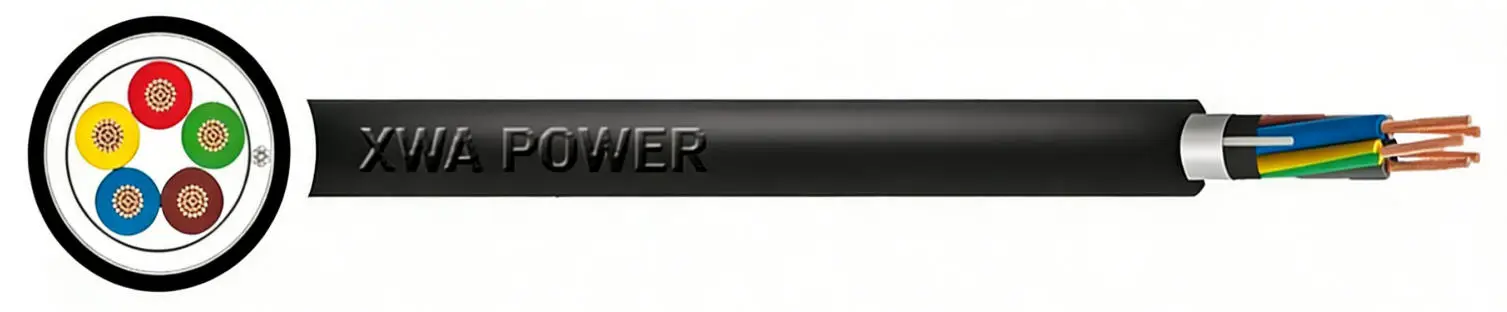

Abgeschirmtes THHN/THWN-2-Kabel
THHN/THWN-2-Kabel werden in der Klasse verwendet 1, Division 2 Gefährliche Orte, wie sie beispielsweise im Öl vorkommen, Gas- und Petrochemieindustrie.
