VN kabel pancéřovaný ocelovým drátem se používá, když vysokonapěťová trasa potřebuje mechanickou ochranu za izolačním stíněním, kovová obrazovka, lůžkoviny, a vnější plášť. To je nejdůležitější pro přímé pohřbívání, průmyslové koridory, drsná půda, inženýrské přechody, a trasy, kde dopad, zdrcující, kontakt výkopu, nebo manipulační stres nemůže být řízen pouze civilní ochranou. SWA není univerzální upgrade: přidává průměr, hmotnost, ztuhlost, výpovědní práce, a elektromagnetické úvahy, zejména v jednojádrových střídavých obvodech.
Praktická technická otázka nezní, zda je pancíř z ocelového drátu pevný. Otázkou je, zda riziko trasy ospravedlňuje přidanou pancéřovou vrstvu a zda lze hotový kabel ještě vytáhnout, ohnutý, ukončeno, spojený, testováno, zabalené, a instalovány v rámci projektových limitů.

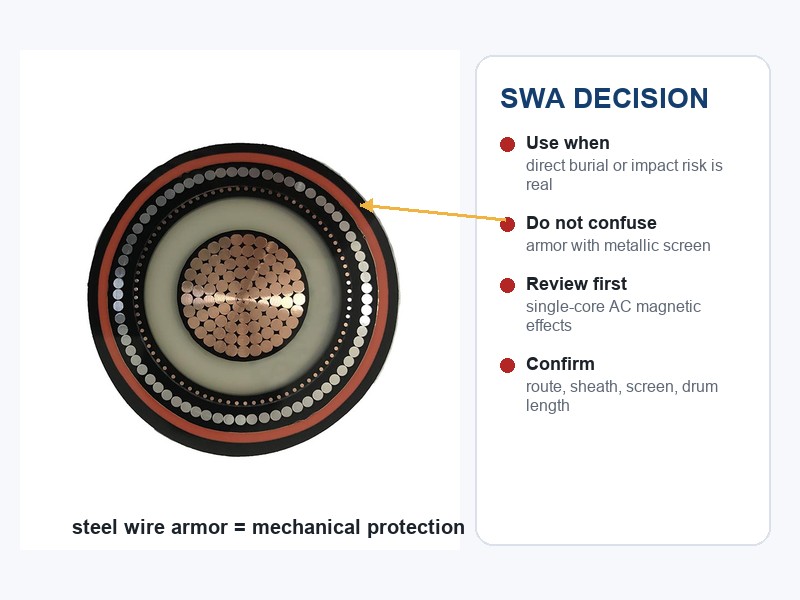

Krátká odpověď: SWA chrání před rizikem cesty, ne elektrické napětí
Ve vysokonapěťovém kabelu, ocelové brnění je mechanická ochranná vrstva. Je umístěn mimo systém kabelových jader a pomáhá odolávat vnějšímu tlaku, dopad, tahání zneužívání, a náhodnému kontaktu. Nenahrazuje stínění vodičů, izolační clona, kovová obrazovka, nebo pochva. Tyto vrstvy řídí elektrické pole, kontinuita obrazovky, zemní zlom, hranice vlhkosti, a ochrany životního prostředí.
Na tomto rozdílu záleží, protože MV kabel může vypadat pevnější po přidání pancéřování, a přesto je stále nesprávně specifikován. Trasa vystavená mechanickému poškození může vyžadovat pancéřování, ale kabel stále potřebuje správné označení napětí, velikost vodiče, izolační systém, kovová plocha obrazovky, materiál pláště, vazební uspořádání, rutinní testy, a kompatibilita příslušenství.
XWA běžně kontroluje SWA společně s kompletní MV napájecí kabel konstrukce. Pro napěťově specifické systémy jako např 33kV kabel, rozhodnutí o pancéřování se kontroluje podle průměru kabelu, design obrazovky, rozvržení trasy, délka bubnu, a způsob instalace spíše než jako samostatný doplněk.
Tam, kde ocelové brnění dává inženýrský smysl
Konstrukce SWA je nejužitečnější tam, kde kabelová trasa vystavuje vnější plášť a jádro skutečnému mechanickému ohrožení. Přímý pohřeb je běžný případ, zejména tam, kde trasa protíná veřejný pozemek, rostlinné cesty, průmyslové dvory, kamenitá půda, zhutněný zásyp, nebo budoucí výkopové zóny. Pancéřová vrstva poskytuje silnější fyzickou bariéru než samotná neozbrojená pochva.
Další silnou stránkou jsou průmyslové cesty. Vysokonapěťové přivaděče v blízkosti základů, podložky na vybavení, dopravníkové oblasti, těžební cesty, rozvodny, cesty sběru obnovitelné energie, a zóny náročné údržby mohou čelit rozdrcení, dopad, vibrace, nebo náhodný kontakt během pozdějších prací na stavbě. V těchto podmínkách, pancéřová vrstva snižuje pravděpodobnost, že vnější síla dosáhne izolačního systému.
| Stav trasy | Relevance SWA | Technický limit |
|---|---|---|
| Přímý pohřeb v odkryté zemi | Často užitečné, když je civilní ochrana omezená. | Lůžkoviny, hloubka pohřbu, výstražná páska, a ochrana krytu stále záleží. |
| Koridor průmyslového závodu | Užitečné tam, kde zařízení, základy, nebo činnost údržby vytváří riziko dopadu. | Tažná trasa a koncový prostor musí být zkontrolovány včas. |
| Skalnatý zásyp nebo hrubý příkop | Může snížit riziko poškození jádra kabelu. | Ostré kameny by neměly být povoleny proti pochvě nebo brnění. |
| Chráněná potrubní banka | Může být zbytečné, pokud potrubí poskytuje spolehlivou mechanickou ochranu. | Přidaný průměr může snížit okraj výplně potrubí a zvýšit tažnou sílu. |
| Dlouhý jednojádrový střídavý obvod | Vyžaduje speciální kontrolu před výběrem magnetického brnění. | Magnetický pancíř může vytvářet dodatečné ztráty a zahřívání v závislosti na konstrukci obvodu. |
Brnění, obrazovka, a pochva jsou různá rozhodnutí
Nejčastější chybou specifikace je ošetření pancíře, štít, a plášť jako stejnou ochrannou funkci. Jsou to samostatná rozhodnutí. Kovové stínění nebo stínění je součástí elektrického návrhu. Pomáhá řídit elektrické pole kolem izolace a zajišťuje kontinuitu pro požadavky na poruchový proud a uzemnění podle návrhu projektu. Pancéřová vrstva je převážně mechanická. Vnější plášť je vnější hranicí proti vlhkosti, oděru, chemikálie, sluneční světlo, a expozice místa.
Kabel může být stíněný a bez pancéřování. Kabel může být pancéřován a přesto potřebuje správně navržené kovové stínění. Kabel může mít silné pancéřování z ocelových drátů, ale stále nesplňuje požadavky projektu, pokud je materiál pláště nevhodný pro prostředí instalace. XWA odděluje tyto vrstvy při kontrole konstrukce, takže konečný kabel nespoléhá na to, že jedna vrstva vykonává práci další vrstvy.
Toto téma souvisí se stávajícím článkem XWA rozhodnutí o pancéřových a neozbrojených kabelových trasách. Toto srovnání vysvětluje širší výběr trasy. Tento článek se úžeji zaměřuje na pancéřování z ocelových drátů v konstrukci napájecích kabelů VN.
Stavební změny vytvořené SWA
Typický pancéřovaný kabel VN začíná vodičem, stínění vodiče, Izolace XLPE nebo EPR, izolační clona, kovová obrazovka, lůžkoviny nebo vnitřní pochva, pancéřová vrstva, a vnější plášť. Přesné pořadí se mění podle konstrukce kabelu, norma, jádrový počet, požadavek na blokování vody, a regionální specifikace. SWA běžně používá galvanizované ocelové dráty položené kolem lože nebo vnitřního pláště před vytlačením konečného vnějšího pláště.
Vrstva brnění se mění více než vzhled. Zvyšuje celkový průměr a hmotnost kabelu. Může změnit minimální poloměr ohybu, protože hotový kabel je tužší. Může změnit velikost bubnu a plánování přepravy. Může to ovlivnit přípravu příslušenství, protože brnění musí být svlékáno a správně ukončeno. Může také ovlivnit elektrické ztráty, pokud je kolem jednožilových AC kabelů použito magnetické pancéřování.
| Vrstva nebo parametr | Role v hotovém kabelu | Bod související s SWA |
|---|---|---|
| Dirigent | Přenáší zátěžový proud. | Výběr mědi nebo hliníku ovlivňuje průměr, hmotnost, a tepelné chování. |
| Izolace XLPE nebo EPR | Poskytuje dielektrickou pevnost pro napěťovou třídu. | Pancéřování nekompenzuje nesprávnou úroveň izolace. |
| Kovová obrazovka | Podporuje ovládání elektrického pole, kontinuita, a návrh poruchového proudu. | Plocha obrazovky musí být specifikována odděleně od brnění. |
| Povlečení nebo vnitřní pochva | Odděluje a podporuje vrstvu brnění. | Chrání spodní vrstvy před tlakem pancíře během výroby a servisu. |
| Pancíř z ocelového drátu | Poskytuje mechanickou ochranu a podporu v tahu. | Přidává váhu, ztuhlost, a doplňkové práce. |
| Vnější plášť | Chrání před vnějším prostředím. | Výběr materiálu stále závisí na půdě, sluneční světlo, olej, plamen, nebo chemickou expozicí. |
Jednožilové AC obvody vyžadují zvláštní pozornost
Ocel je magnetická. Tato skutečnost se stává důležitou, když pancéřování obklopuje jednožilový AC kabel. Magnetická kovová vrstva kolem jedné fáze může být vystavena střídavému magnetickému toku, které mohou vytvářet indukované efekty, dodatečné ztráty, a vytápění. Dopad závisí na konstrukci kabelu, proud, konfigurace brnění, lepení, vzdálenost, rozložení instalace, a provozu systému. Nemělo by být odmítnuto volbou obecného katalogu.
Pro vícežilový kabel, seskupení fází může snížit některé magnetické efekty, protože fázové proudy jsou umístěny ve stejném tělese kabelu. Pro jednožilové VN obvody, tam, kde je vyžadována mechanická ochrana, lze uvažovat o nemagnetickém pancíři, jako je pancéř z hliníkového drátu. Dalším řešením může být chráněný instalační systém namísto magnetického pancíře. Správné rozhodnutí závisí na trase, uspořádání obvodů, a specifikace projektu.
To je důvod, proč XWA nepovažuje SWA za automatickou volbu pro každý vysokonapěťový obvod. Je posouzena konstrukce závodu spolu s fázovým uspořádáním, kovový design obrazovky, lepení praxe, tepelné hodnocení, a kompatibilita příslušenství.
Kompromisy při instalaci jsou součástí specifikace
Pancéřovaný kabel je pevnější, ale také se hůře ovládá. Další ocelové dráty zvyšují hmotnost a mohou vyžadovat větší bubny. Vytahování napětí, boční tlak, poloměr ohybu, překážky na trase, výplň potrubí, přístup k bubnu, a metoda zvedání se stávají důležitějšími. Kabel, který je mechanicky chráněn na papíře, může stále představovat riziko instalace, pokud byla trasa navržena kolem menšího průměru bez pancéřování.
Z tohoto důvodu, SWA by měla být potvrzena před dokončením délky bubnu a způsobu trasy. Instalační plán by měl zkontrolovat, zda kabel může vstoupit do potrubí, průjezd zatáčky, dosáhnout ukončení, a namontujte vývodky nebo příslušenství. Těžké bubny také vyžadují náležitou kontrolu manipulace. Neutrální bezpečnostní zdroje, jako je HSE návod k ruční manipulaci ukázat, proč naložit váhu, rozložení úkolů, a manipulační metoda vyžaduje plánovanou kontrolu spíše než improvizovaný pohyb na místě.
Normy dávají rámec; trasa dává konečnou odpověď
IEC 60502-2 je běžná reference pro vysokonapěťové silové kabely s extrudovanou izolací. V systémech, které se řídí severoamerickou praxí, jsou relevantní také normy pro testování IEEE a příslušenství. Normy definují důležitou konstrukci, testování, a hranice systému, ale automaticky nerozhodují, zda trasa potřebuje pancéřování z ocelových drátů. Stav trasy, užitná specifikace, způsob instalace, uspořádání jádra, požadavek na plášť, a balíček dokumentace doplní odpověď.
Pro VN kabel SWA, technický plán by proto měl obsahovat více než jen napětí a velikost vodičů. Měl by definovat standard, materiál vodiče, jádrový počet, izolační materiál, typ obrazovky a oblast, typ zbroje, materiál pláště, tam, kde je to vhodné, požadavek na blokování vody, požár nebo požadavek LSZH, pokud je to relevantní, délka bubnu, zkušební dokumenty, a rozsah kontroly.
Co XWA nebude předpokládat ze slova “obrněný”
Slovo “obrněný” není dostatečně přesný pro výrobu VN kabelů. XWA nepřevezme materiál pancíře, velikost pancéřového drátu, magnetické chování, materiál pláště, oblast obrazovky, design blokující vodu, nebo rozsah kontroly z tohoto jediného slova. Technický plán by měl uvádět, zda je kabel pancéřovaný ocelovým drátem, pancéřová ocelová páska, pancéřovaný hliníkovým drátem, nebo jinou chráněnou stavbu.
To je zvláště důležité, když se plán kabelů pohybuje mezi stylem IEC, britského stylu, a severoamerické terminologii. SWA může být běžné znění v jedné specifikaci, zatímco jiný projekt může definovat pancéřování pomocí kódu kabelu nebo užitného výkresu. XWA zpracovává výkres trasy, kabelový standard, uspořádání jádra, a seznam dokumentů jako řídící informace. Pokud tyto podrobnosti chybí, továrna může navrhnout stavbu, ale konečný návrh by měl být před výrobou potvrzen oproti datům trasy a systému.
Tovární kontroly předtím, než XWA potvrdí konstrukci SWA
XWA kontroluje konstrukci SWA zevnitř ven. Vodič a izolační systém musí odpovídat napěťové třídě. Kovové stínění musí odpovídat požadavku na poruchový proud a uzemnění. Podestýlka musí podpírat pancíř bez poškození stíněného jádra. Pancéřové dráty musí být aplikovány rovnoměrně a zakryty vnějším pláštěm vhodným pro prostředí trasy.
Rutinní kontrola výroby obvykle zahrnuje kontrolu rozměrů, kontroly odporu vodičů, napěťové zkoušky, kontrola pláště, a přezkoumání dokumentů podle dohodnutého standardu a specifikace. Při částečném vybití, speciální test pláště, ukázkový test, kontrola třetí stranou, nebo jsou vyžadovány záznamy specifické pro projekt, tyto položky by měly být uvedeny před zahájením výroby. XWA nebude vymýšlet certifikaci nebo testovací data po vyrobení kabelu; rozsah dokumentu musí odpovídat dohodnutému návrhu.
Projektová data potřebná pro konfiguraci VN kabelu SWA
Pro konfiguraci a cenovou nabídku, Společnost XWA potřebuje dostatek informací o projektu, aby mohla rozhodnout, zda je pancéřování z ocelových drátů správnou konstrukcí. Krátký popis jako „VN kabel s pancéřováním“ nestačí pro spolehlivou technickou kontrolu.
| Požadovaná položka | Proč na tom záleží |
|---|---|
| Označení napětí a typ systému | Definuje úroveň izolace, zkušební rozsah, a třída příslušenství. |
| Jednojádrové nebo tříjádrové provedení | Ovládá kontrolu materiálu brnění, průměr kabelu, a způsob instalace. |
| Materiál a velikost vodiče | Ovlivňuje aktuální hodnocení, hmotnost, průměr, a nákladovou strukturu. |
| Typ a plocha kovové obrazovky | Řídí uzemnění, kapacita poruchového proudu, a příprava příslušenství. |
| Instalační trasa | Vysvětluje, zda je SWA nezbytná nebo zda stačí civilní ochrana. |
| Materiál pláště a prostředí | Spojuje kabel s půdou, potrubí, sluneční světlo, olej, plamen, nebo chemickou expozicí. |
| Délka bubnu a ohyby trasy | Zabraňuje nereálnému balení, tahání, a ohybové předpoklady. |
| Požadované normy a dokumenty | Definuje tovární testy, inspekční záznamy, a uvolnit dokumenty. |
FAQ
Je ocelový drát pancéřovaný VN kabel vždy lepší než nepancéřovaný VN kabel?
Žádný. SWA je lepší, když mechanické riziko cesty ospravedlňuje přidané pancéřování. V chráněných kanálech, tunely, podnosy, nebo řízených zákopů, nepancéřovaný kabel VN lze snáze vytáhnout, ohyb, ukončit, a zabalit.
Může ocelové brnění nahradit kovovou clonu?
Žádný. Kovová clona a pancíř mají různé funkce. Obrazovka patří k elektrickému provedení, zatímco pancéřování z ocelových drátů poskytuje především mechanickou ochranu.
Je SWA vhodný pro jednožilový kabel VN?
Vyžaduje pečlivé přezkoumání. Magnetický ocelový pancíř kolem jednožilového AC kabelu může vytvářet dodatečné ztráty a zahřívání v závislosti na obvodu. Vhodnější může být nemagnetické pancéřování nebo jiný způsob ochrany cesty.
Jaké informace potřebuje XWA před potvrzením VN kabelu SWA?
XWA potřebuje označení napětí, materiál a velikost vodiče, jádrový počet, izolace, typ obrazovky a oblast, požadavek na zbroj, materiál pláště, instalační trasa, délka bubnu, norma, a požadavky na dokumenty.
Inženýrský závěr
Pancéřovaný kabel VN z ocelového drátu má smysl, když trasa vytváří mechanické riziko, které civilní ochrana sama o sobě nemůže ovlivnit. Nemělo by být vybráno pouze proto, že se zdá silnější. Správný design vyvažuje ochranu proti hmotnosti, průměr, poloměr ohybu, tahání napětí, design obrazovky, jednojádrové magnetické efekty, doplňkové práce, tovární testování, a dodací dokumentace.
Když je trasa přímo zasypaná, vystavený, průmyslový, nebo obtížně ovladatelné, SWA může být praktickou konstrukcí. Když je trasa již chráněna a prostor pro tažení je omezený, neozbrojené nebo nemagnetické pancéřované konstrukce mohou poskytnout lepší technický výsledek. XWA potvrzuje stavbu po přezkoumání plánu kabelů a dat trasy spíše než použití jednoho pravidla pancéřování na každý projekt MV.
