Классификация кабелей CPR определяет, как производители декларируют характеристики реакции на огонь для кабелей, используемых в европейских строительных работах.. Для кабеля XWA, ключевой момент прост: СЛР — это не то же самое, что сказать, что кабель — LSZH., огнестойкий, или огнестойкий. CPR соединяет кабель с EN 50575, занятия по реакции на огонь, заявленная производительность, маркировка, и подтверждающие документы. В европейских строительных проектах, XWA требуется таблица кабелей, чтобы указать требуемый класс и маршрут документа, прежде чем подтверждать производство., маркировка, и упаковка.

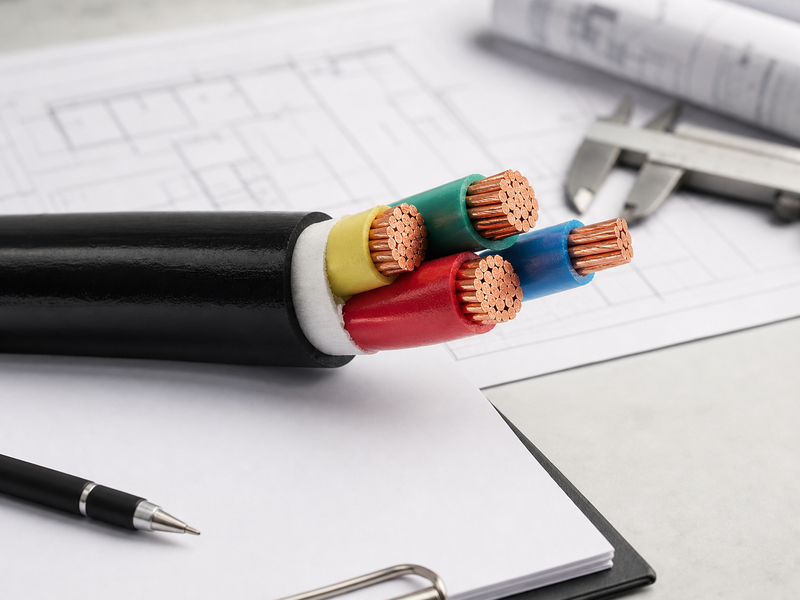

Эта тема актуальна для низковольтного строительного кабеля., Безгалогеновый кабель типа RZ1-K, Кабель N2XH, и другие внутренние маршруты электропередачи, где рецензенты проверяют дым., кислотность, распространение пламени, и одобрение установки. XWA соединяет классификацию CPR с практической конфигурацией продукта посредством Силовой кабель низкого напряжения, Кабель N2XH, и Международные кабельные стандарты гид.
Почему классификация CPR является в первую очередь проблемой контроля документации
Регламент о строительной продукции устанавливает общую европейскую структуру для строительной продукции.. Для кабелей, используемых в строительных работах, В 50575 связывает эту структуру с эффективностью реакции на огонь. Практический результат заключается в том, что для проекта может потребоваться заявленный класс пожарной безопасности., Декларация эффективности, и последовательная маркировка продукции. Европейская комиссия объясняет более широкую структуру CPR в своем официальном сообщении. Страница Положения о строительной продукции.
В заводском обзоре, XWA рассматривает CPR как требование к контролируемому документу. Само по себе название кабеля еще не подтверждает класс. Материал куртки сам по себе не доказывает класс. Фотография чистого образца кабеля не доказывает класс. Заявленная производительность должна соответствовать тестируемому семейству продуктов., применимый стандарт, маршрут производства, и маркировка, используемая на конечном кабеле.
Вот почему вопросы по СЛР должны появляться до подтверждения производства.. Если в расписании указано N2XH или RZ1-K, но не указан требуемый класс CPR, завод может подтвердить конструкцию кабеля только в ограниченной степени. Если проект требует определенного класса, XWA проверяет конструкцию кабеля и документацию на соответствие этому требованию, прежде чем разместить заказ..
Класс CPR не является названием материала.
Во многих проектных документах используется LSZH., LSOH, без галогенов, огнестойкий, огнестойкий, СЛР, и RU 50575 в том же абзаце. Эти термины не означают одно и то же. ЛСЖ описывает материальное направление. Огнезащитный состав описывает поведение под воздействием пламени.. Огнестойкость часто означает целостность цепи в условиях пожара., это другая тема. Классификация CPR описывает заявленные характеристики реакции на пожар при использовании строительных изделий в Европе..
По этой причине, XWA разделяет три уровня информации. Первый слой – кабельная конструкция.: дирижер, изоляция, постельные принадлежности, оболочка, броня, если есть, и номинальное напряжение. Второй слой – поведение материала.: без галогенов, низкий дым, огнестойкий, или другие сложные свойства. Третий уровень охватывает заявленную производительность.: класс сердечно-легочной реанимации, проверочные доказательства, Декларация эффективности, и маркировка.
| Срок. | Что это означает на практике. | Чего оно само по себе не доказывает. | точка обзора XWA. |
|---|---|---|---|
| ЛСЖ или ЛСОХ. | Направление малодымного, безгалогенного материала. | Он не указывает автоматически класс CPR.. | Подтвердить огневые испытания и требования к документированию. |
| Огнестойкий. | Устойчивость к распространению пламени при определенных условиях испытаний. | Он не определяет дым, кислотность, или только капли. | Подтвердите точный метод испытаний и уровень приемки.. |
| Огнестойкий. | Часто используется для обеспечения целостности цепи во время пожара.. | Это не то же самое, что класс реакции на огонь CPR.. | Стандарты целостности контуров должны быть отделены от класса СЛР.. |
| класс сердечно-легочной реанимации. | Заявленные характеристики реакции на пожар для европейских строительных работ. | Он не описывает полную структуру кабеля.. | Подтвердить RU 50575 маршрут, ДоП, маркировка, и соответствующие доказательства. |
Как обычно понимаются европейские классы кабелей
Европейские классы кабелей CPR варьируются от высоких характеристик реакции на возгорание до более низких заявленных классов.. Технические характеристики здания могут относиться к Aca., B1ca, B2ca, примерно, ДКА, Эка, или FCA. В обычных обсуждениях силовых кабелей, практический фокус часто падает на B2ca, примерно, ДКА, и Эка, в зависимости от типа здания, маршрут, национальные правила, и уровень риска проекта.
Сам по себе урок не всегда полон. Дополнительные критерии могут включать образование дыма., пылающие капли или частицы, и кислотность. В проектных документах они часто обозначаются суффиксами, например s, д, и классификации. Кабельная линия, в которой говорится только “СЛР” или “кабель для СЛР” поэтому является неполным. В нем должен быть указан класс и любые дополнительные критерии..
XWA не присваивает класс CPR по предположению.. Класс должен соответствовать тестируемому продукту и пакету документов.. Если проект запрашивает Cca-s1a,д1, а1, заводской обзор отличается от проекта, который просит только эка. Выбор материала, проверочные доказательства, маркировка, расходы, Время выполнения, и подготовка документов могут все измениться.
| Формулировка CPR в расписании кабельного телевидения. | Инженерное значение. | Проблема, если оставить неясным. | Заводской ответ. |
|---|---|---|---|
| Совместимость с СЛР. | Слишком широк для контроля производства. | Нет точного класса, суффикс, или маршрут документа. | Запросите требуемый класс и ожидание DoP. |
| В 50575 Эка. | Заявленный класс реакции на огонь. | Может все еще отсутствовать маршрут проекта и детали разметки.. | Подтвердить семейство кабелей, маркировка, и документация. |
| Приблизительно-s1,d1,a1. | Класс плюс дым, капли, и критерии кислотности. | Требует тщательного подтверждения и проверки семейства продуктов.. | Прежде чем подтверждать производство, ознакомьтесь с поддержкой тестирования.. |
| кабель LSZH. | Только направление материала. | Может не соответствовать требуемому классу СЛР. | Подтвердите, требуются ли для проекта документы CPR. |
Объекты огневых испытаний, которые часто появляются вокруг CPR
Классификация CPR находится рядом с несколькими объектами испытаний на огнестойкость, которые требуют осторожного использования.. В 50399 меры по распространению пламени, тепловыделение, и испытания на дымообразование кабелей в определенных условиях пожара. В 60332-1-2 относится к вертикальному распространению пламени для одиночного изолированного провода или кабеля.. В 60754 устраняет газы, выделяющиеся при горении кабельных материалов. В 61034 учитывает плотность дыма при определенных условиях горения.
Эти стандарты помогают описать доказательства производительности., но спецификация не должна смешивать их свободно. Кабель может иметь сертификат испытания на пламя., заявление о галогенокислотном газе, и заявление о плотности дыма, но классу CPR по-прежнему нужен собственный маршрут заявленной производительности. XWA проверяет точный тестовый язык, прежде чем он появится в таблице данных., техническое представление, или маркировка кабеля.
Важным инженерным моментом является прослеживаемость.. Кабельная конструкция, сложная система, производственная партия, и пакет документов должны указывать на одно и то же заявление о производительности. Когда график требует СЛР, XWA проверяет, может ли запрошенное семейство кабелей соответствовать этому требованию и может ли окончательная маркировка юридически и технически его отразить..
Где классификация CPR влияет на выбор продукта
Классификация CPR оказывает наибольшее влияние на строительные и инфраструктурные маршруты, где кабели становятся частью строительных работ.. Типичные примеры включают общественные здания., больницы, школы, железнодорожные станции, туннели, аэропорты, центры обработки данных, Коммерческие башни, отели, и закрытые технические коридоры. На этих маршрутах, рецензенты проекта могут проверить поведение дыма, агрессивный газ, распространение пламени, и заявленные характеристики до утверждения установки.
Выбор продукта зависит не только от класса. Для низковольтного фидера может потребоваться N2XH или другой безгалогеновый силовой кабель.. Расписание в испанском стиле может называться RZ1-K или RZ1-K. (КАК). Для цепи управления может потребоваться экранированный кабель управления с подходящей оболочкой.. Для интерфейса здания с солнечной батареей может потребоваться семейство фотоэлектрических кабелей для маршрутов постоянного тока и отдельное семейство кабелей низкого или среднего напряжения для маршрутов распределения.. СЛР не заменяет эти решения кабельного типа.. Он добавляет уровень производительности и документа сверху..
Для XWA, Самый безопасный путь — сначала определить семейство кабелей и маршрут установки., затем подтвердите требуемый класс СЛР и подтверждающую документацию.. Изменение этого порядка может привести к созданию кабеля, имеющего класс пожарной безопасности, но не подходящего для электрической трассы., состояние изгиба, метод завершения, или класс напряжения.
Как XWA проверяет требования CPR перед ценовым предложением
Рассмотрение CPR начинается с графика прокладки кабеля по проекту.. XWA проверяет рынок назначения, тип проекта, кабельная трасса, обозначение кабеля, Напряжение, класс дирижера, изоляционные и обшивочные материалы, требуемый класс пожарной безопасности, и пакет документов. Затем группа проверяет, может ли запрошенное семейство кабелей поддерживать этот класс без изменения предполагаемого применения..
Например, проект, который называется N2XH и требует документации CPR, требует проверки конструкции N2XH, требование класса, маркировка, и декларационные документы. Для проекта, который имеет название RZ1-K, но допускает использование эквивалентного кабеля LSZH, необходима сравнительная запись.. Проект, который только заявляет “безгалогенный кабель” необходим требуемый класс, прежде чем XWA сможет подготовить точное техническое предложение.
| Данные, необходимые XWA. | Почему это важно. | Пример формата. |
|---|---|---|
| Рынок назначения. | Национальные правила и требования к документам могут различаться. | Испания, Германия, Чили со спецификацией ЕС, или другой рынок. |
| Обозначение кабеля. | Определяет семейство продуктов до рассмотрения CPR. | N2XH, РЗ1-К, Силовой кабель низкого напряжения, кабель управления. |
| Номинальное напряжение. | Разделяет низковольтные, среднее напряжение, и специальные кабельные маршруты. | 0.6/1 кВ, 6/10 кВ, 12/20 кВ. |
| Требуемый класс СЛР. | Контролирует результаты испытаний и путь декларации. | Эка, ДКА, Приблизительно-s1,d1,a1, или формулировка, специфичная для проекта. |
| Маршрут установки. | Показывает, принадлежит ли кабель строительным работам.. | стояк, поднос, трубопровод, туннель, заводская комната, общественный коридор. |
| Пакет документов. | Контролирует проверку и приемку перед отправкой. | Техническая спецификация, отчет о плановых испытаниях, ДоП, если требуется, упаковка фотографий. |
Распространенные ошибки СЛР, которые приводят к задержкам в одобрении
Первая ошибка – использование “СЛР” как единая спецификация. СЛР – это основа. В расписании должен быть указан класс и требование к документу.. Вторая ошибка — рассматривать материал LSZH как доказательство классификации CPR.. ЛСЖ полезен, но это не заменяет заявленную производительность. Третья ошибка — сочетание терминов «огнестойкость» и «CPR», как будто оба термина относятся к одному и тому же испытанию.. Они не.
Четвертая ошибка — игнорирование маршрута приложения. Логика проверки кабеля во внешнем промышленном канале может отличаться от логики проверки кабеля в стояке общественного здания.. Пятая ошибка — добавление на куртку сертификационных слов, техническая спецификация, или счет без документального подтверждения. XWA избегает использования неподдерживаемых знаков, поскольку они создают риск несоответствия при проверке..
Шестая ошибка возникает, когда проекту добавляется высокий класс CPR после того, как детали производства уже исправлены.. Проверка огневых характеристик предшествует подтверждению производства. Это может повлиять на выбор соединения., проверочные доказательства, маркировка, расходы, и план доставки.
Как СЛР связана с N2XH, РЗ1-К, и кабель низкого напряжения
N2XH и RZ1-K являются распространенными примерами, поскольку оба названия часто встречаются в европейских кабельных таблицах.. На европейских строительных маршрутах часто используется N2XH в качестве обозначения безгалогенного низковольтного силового кабеля.. В спецификациях испанского типа часто используется RZ1-K для гибких безгалогенных низковольтных кабелей.. CPR может применяться, когда XWA размещает кабель на европейском строительном рынке и проект требует декларации о реакции на пожар..
Это не означает, что каждая линия N2XH или RZ1-K имеет один и тот же класс CPR.. В проекте должен быть указан класс, и пакет документов должен это поддерживать. XWA рассматривает название продукта и класс CPR как два связанных, но отдельных решения.. Название продукта сообщает производителю, какое семейство кабелей необходимо просмотреть.. Класс CPR сообщает фабрике, какие доказательства реакции на пожар и маршрут документации следует проверять..
Такое разделение также защищает более широкую прокладку кабелей низкого напряжения.. XWA может сконфигурировать низковольтный силовой кабель с оболочкой из разных материалов., классы дирижера, количество ядер, и планы упаковки. Класс СЛР добавляет еще один уровень. Он не должен стирать электрические и механические требования, которые делают кабель пригодным для фактического маршрута..
Практичный документооборот, используемый XWA
Требования к кабелю для СЛР, XWA обычно создает технический файл на основе контролируемой последовательности.. Первый, XWA пересматривает расписание кабельного телевидения. Второй, XWA подтверждает точное обозначение и семейство кабелей. Третий, XWA проверяет класс CPR и дополнительный дым, капелька, и критерии кислотности. Четвертый, XWA сопоставляет конструкцию кабеля с имеющимися доказательствами и производственными возможностями.. Пятый, XWA согласовывает таблицу данных, маркировка, и информация об упаковке.
Этот поток уменьшает количество изменений, вносимых в последнюю минуту.. Это также обеспечивает единообразие окончательной документации по кабелю.. В файле проекта не должно быть указано ни одного класса, таблица данных другого класса, и куртка, обозначающая третью претензию. Если имеющиеся доказательства не могут поддержать класс, XWA определяет это до производства, а не рассматривает это как исправление на этапе отгрузки..
Часто задаваемые вопросы
Что такое классификация кабелей СЛР??
Классификация кабелей CPR – это заявленный уровень реакции на пожар для кабелей, используемых в европейских строительных работах.. Он соединяет характеристики кабеля с EN 50575, формулировка класса, маркировка, и подтверждающие документы.
СЛР — это то же самое, что LSZH??
Нет. LSZH описывает поведение материала с низким содержанием дыма и без галогенов.. Классификация СЛР — это заявленная система эффективности.. Кабель может быть LSZH без автоматического подтверждения определенного класса CPR..
Какой класс CPR нужен строительному кабелю?
Требуемый класс зависит от страны, тип здания, маршрут, уровень риска, и спецификация проекта. XWA необходимо указать точную формулировку класса, прежде чем подтверждать производство и маркировку..
Имеет ли И 50575 заменить стандарты кабеля IEC?
Нет. В 50575 рассматривает декларацию о реакции на огонь при использовании строительных изделий. Стандарты электротехнического строительства, стандарты проводников, и стандарты семейства кабелей по-прежнему остаются актуальными.
Может ли XWA добавить CPR после изготовления кабеля??
Проект не должен рассматривать CPR как ярлык послепроизводства.. CPR зависит от тестируемого семейства продуктов, заявленная производительность, маркировка, и документы. XWA рассматривает требования CPR перед подтверждением производства.
Какую информацию следует отправить в XWA для проверки кабеля, связанного с СЛР??
XWA требует обозначения кабеля, Напряжение, размер проводника, маршрут установки, требуемый класс сердечно-легочной реанимации, суффикс дыма/капель/кислотности, если есть, количество, длина барабана, рынок назначения, и необходимые документы.
Техническое заключение XWA
Классификация кабелей для СЛР лучше всего работает в качестве точного требования к характеристикам и документации.. Он становится самым слабым, когда в расписании он используется как свободный синоним LSZH или огнестойкого кабеля.. Для европейских строительных проектов, XWA сначала подтверждает семейство кабелей, затем проверяет класс CPR, В 50575 маршрут, доказательства огневых испытаний, маркировка, и пакет документов. Такой подход дает проекту кабель, который соответствует электрической трассе и проверке соответствия..
Для конфигурации и предложения, XWA нужен график прокладки кабеля по проекту, обозначение кабеля, номинальное напряжение, данные проводника, требуемый класс сердечно-легочной реанимации, маршрут установки, количество, длина барабана, рынок назначения, и документировать ожидания. С этими деталями, XWA может проверить, будет ли N2XH, Кабель LSZH типа RZ1-K, Силовой кабель низкого напряжения, или другая конструкция - правильный маршрут.
